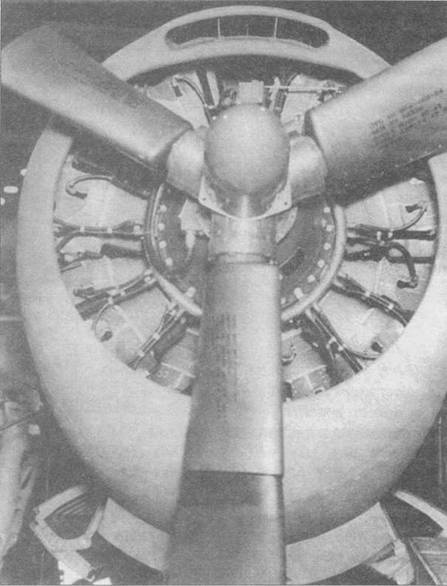

Двигатель Wright R-2600-8 на прототипе XTBF-1. Видны накладки на винте Curtiss Electric. На серийных самолетах Эвенджер устанавливались воздушные винты Hamilton Standard без накладок.

Пулемет калибра 12,7 мм установленный в задней нижней стрелковой точке обслуживался радиооператором. На верхнем снимке слева видна патронная коробка, закрепленная на правом борту фюзеляжа. С левой и правой стороны пулемета имелись окна, которые позволяли стрелку лучше наблюдать за задней полусферой.

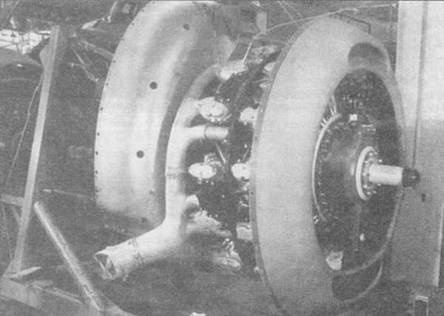

Двигатель Wright R-2600-20 на ТВМ-3, виден дополнительный воздухозаборник в нижней части капота.

Самолеты Эвенджер стали первыми самолетами, переданными в 1954-55 годах японским Морским Силам Самообороны (Kaijo Jieitai). С базы Омура в Сасебо летало по десять самолетов TBM-3S-2 и ТВМ-3W-2 предназначавшихся для обнаружения подводных лодок. Их количество постепенно сокращалось (неисправные машины разбирали на запчасти). В 1960 году оставшиеся Эвенджеры переоборудовали в буксировщики мишеней, а в 1962 году они были окончательно списаны.

В 1953-64 годах Королевские Голландские Воздушные Силы Военного Флота получили 50 самолетов TBM-3S и TBM-3W. Ими была оснащена эскадрилья № 1, базирующаяся в Хато, на острове Курасао Голландских Антильских островов, а также эскадрилья № 4 базирующаяся на авианосце HNMLS Karel Doorman (ex-HMS Venerable). Они использовались для выполнения заданий по поиску подводных лодок.

Самолеты Эвенджер модификаций ТВМ-3Е и TBM-3S, Flit Air Arm вновь получил в 1953 году (100 штук). Им было присвоено обозначение Эвенджер AS Mk. 4 (в том случае, если речь шла о ТВМ-3Е с оригинальным оборудованием и вооружением), Эвенджер AS Мк. 5 (TBM-3S с установленным британским оборудованием, в данном случае с обтекателем увеличенного размера под правым крылом) и Эвенджер AS Mk. 6 (TBM-3S с установленным британским оборудованием и обтекателем радара в передней части бомбового отсека). Они использовались для заданий по обнаружению подводных лодок во время войны в Корее. Эти самолеты в 1954 году были частично заменены самолетами Грумман S2F-1 Сентинел. В 1955 году оставшиеся самолеты Эвенджер были признаны устаревшими и в первой линии их заменили самолетами Фэйри Файерфлай Мк 5, хотя ТВМ на вооружении FAA оставались до 1962 года. Последней частью эксплуатировавшей эти самолеты была 831-я эскадрилья.

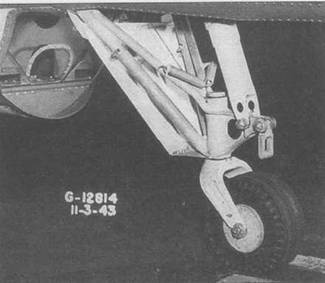

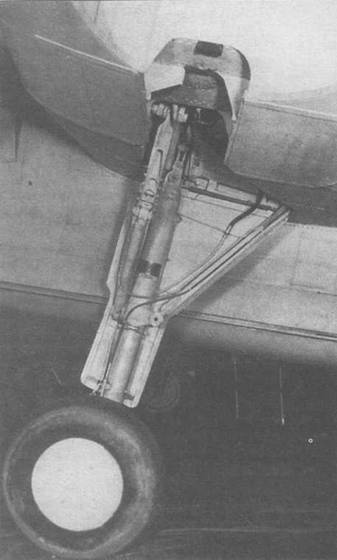

Левая стойка основного шасси самолета TBF-1. На диске колеса установлен колпак. На более поздних Эвенджер ах они не устанавливались.

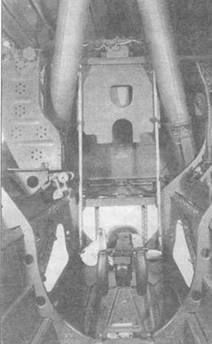

Хвостовое колесо. Над колесом видна серьга для крепления самолета на палубе.

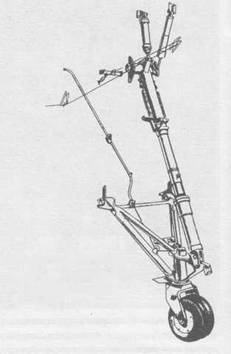

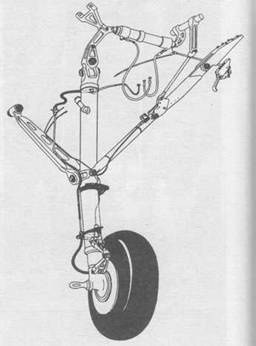

Схемы стойки основного шасси (вверху) и хвостового колеса (внизу).

В 1950 году около 12 самолетов ТВМ-1С получила Servicio Aeronautica de la Marina. Некоторые из них находились в эксплуатации еще в 70-х года.

Самолет TBM/TBF Эвенджер был однодвигательным среднепланом цельнометаллической конструкции, с убирающимся в полете двухколесным шасси и хвостовым колесом, и одинарным вертикальным стабилизатором.

Фюзеляж. Имел полумонококовую конструкцию переменного полуэллиптического сечения с дюралевой обшивкой (из сплавов 24ST, 24SO, 52S) подкрепленную шпангоутами и стрингерами. К центральной части фюзеляжа крепилось крыло. К одному из шпангоутов в задней части, крепилось хвостовое колесо. Вертикальный стабилизатор с интегрированным форкилем, а также горизонтальный стабилизатор были установлены в задней части фюзеляжа. Тормозной крюк для посадки на авианосцах, убирающийся при помощи цепной передачи, крепился к последнему шпангоуту.

Кабина экипажа. Была отделена от двигательной установки стальной плитой, представляющей собой противопожарную перегородку. Кабина пилота была спереди защищена козырьком с окнами из плексигласа, вставленных в алюминиевые переплеты. Фонарь кабины сдвигался назад. С левой стороны имелось специальное открывающееся окошко, предназначенное для аварийной эвакуации.

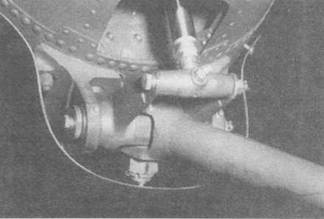

Посадочный крюк на ТВМ-3, устанавливающийся на поздних Эвенджерах начиная с Bu№ 86175.

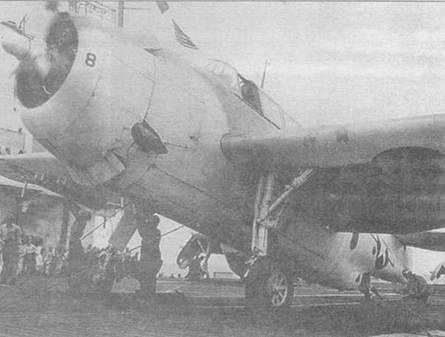

TBF-1C, подготовленный к старту с использованием катапульты на авианосце USS Mission Bay (CVE-59), 14 сентября 1944 года. Трос катапульты прикреплен к крюкам на створках стоек шасси.

Место оператора радара APS-4 на ТВМ-3Е. Виден тубус для наблюдения за экраном и панели переключателей.

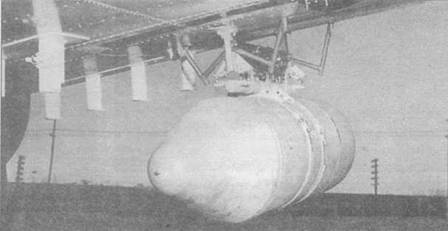

Контейнер радара APS-4 — вид сзади. Слева видны узлы подвески ракет Мк 5 (без направляющих).

Основная панель бортовых приборов размещалась перед пилотом. Над ней устанавливался прицел Mk.8. С правой стороны от него размещались, кроме прочего, рычаги управления двигателем и выпуском тормозного крюка. С левой стороны размещались элементы электрооборудования, а также переключатели радиостанции. Перед пилотским креслом располагалась ручка управления.
