За кабиной пилота располагалась кабина бомбардира. В ней, кроме прочего, размещался индикатор бортового радара, а также рычаг управления открыванием створок бомбоотсека. Во время боя бомбардир переходил в нижнюю часть фюзеляжа, уже за бомбоотсеком, где размещался бомбовый прицел. Он также обслуживал пулемет, имеющий небольшой сектор обстрела вниз-назад. Наблюдение он мог вести через большие окна в бортах, прикрытые плексигласом. Пулемет бомбардира калибра 7,62 мм устанавливался по потребности, в зависимости от рода задач выполнявшихся во время боевого вылета. Бомбардир садился в самолет через специальную дверцу в правом борту фюзеляжа, за вращающейся башенкой. Заднее место занимал бортовой стрелок, размещавшийся во вращающейся башенке типа 150SE-2. Между его креслом и кабиной бомбардира помещалась надувная спасательная лодка.

Подкрыльевой, сбрасываемый топливный бак емкостью 58 американских галлонов (215 л). Черпая деталь в виде буквы «Т» это антенна радиовысотомера APN-1.

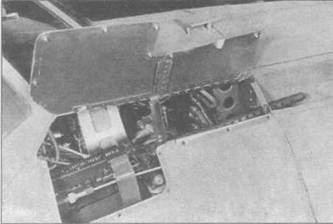

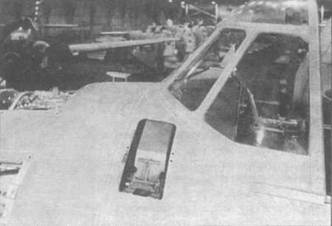

TBF-1 — крышка отсека переднего пулемета калибра 7,62 мм открыта, из него вел огонь пиют.

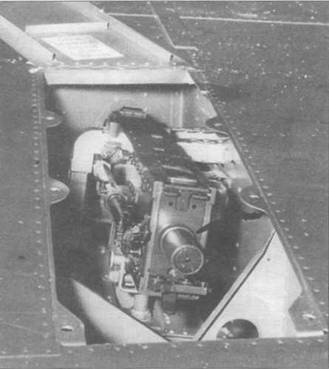

TBF-1 — патронный ящик переднего пулемета калибра 7,62 мм, из которого вел огонь пилот.

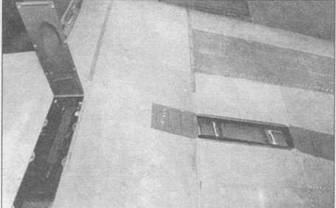

Детали установки крыльевого 12,7 мм пулемета.

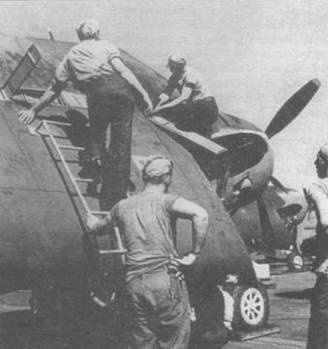

Укладка боезапаса крыльевых 12,7 мм пулеметов, начавших устанавливаться, с версии ТВМ-1С, требовала специальной лесенки в там случае если крылья самолета были сложены, а на авианосцах это была наиболее частая ситуация.

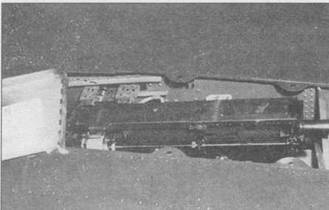

Детали установки крыльевого 12,7 мм пулемета.

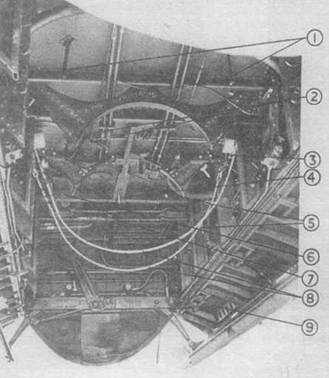

Бомбовый отсек самолета Грумман Тарпон принадлежащего FAA — британского аналога TBF-1, испытывавшегося в TDU Госпарт в июне 1943 года. На нем испытывалась американская торпеда Mk 13 Mod.l, катбра 22,4 дюйма (569 мм), до этого времени не известная во Flit Air Arm. Использовавшаяся в Британии торпеда калибра 18 дюймов (457мм) была слишком длинна, чтобы поместиться в бомбовый отсек. Поэтому британские Эвенджеры не использовали торпеды, а только бомбы. Обозначения на снимке: 1. Передние опоры. 2. Эластичный строп 3. Хомут 4. Стопорный болт 5. Крепежная петля. 6. Стяжная винтовая муфта. 7. Передняя серьга. 8. Торпедный строп. 9. Место под коробчатый стабилизатор полета торпеды.

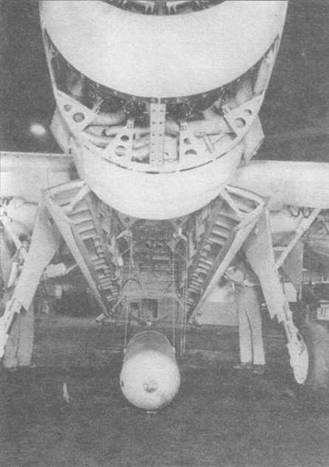

Подготовка Эвенджера к подвеске торпеды. Она уже подвешена на стропах и постепенно поднимается при помощи лебедки.

Вращающаяся башенка типа 150SE-2 была оснащена пулеметом типа М2 калибра 12,7 мм с запасом патронов 200 штук, смонтированным с левой стороны от ее оси вращения. Бронированное кресло стрелка был установлено по центру. Башенка спереди была защищена броневой плитой. С правой стороны имелось специальное окошко для эвакуации при аварийных ситуациях. Внутри находился подсвечиваемый прицел Мк.9 и коллиматорный прицел Мк. 11, а также фотопулемет. В башенке также находился вентиль кислородной системы, указатель давления кислорода, переключатели радиостанции и освещения. Привод башенки обеспечивал ее вращение с нормальной скоростью 20 град/сек в горизонтальной плоскости, а в вертикальной плоскости — 12 град/сек. Переключатель скорости позволял включить повышенную скорость движения — соответственно 45 град/сек, и 30 град/сек. Максимальное отклонение пулемета в вертикальной плоскости составляло от — 30 град до +85 град. В горизонтальной плоскости башенка могла вращаться на 360 град. Был также предусмотрен аварийный, ручной привод. В варианте TBM-3S предназначенном для борьбы с подводными лодками башенка демонтировалась, чтобы освободить место для дополнительного члена экипажа и вооружения.

Крыло. Свободнонесущее, трапециевидное в плане, с работающей дюралевой обшивкой (из сплавов 24ST, 24SO, 52S, 1/4Н). Центроплан имел профиль NACA 23015, а консоли — NASA 23009. Крыло состояло из трех частей — центроплана, а также двух складных консолей. Крылья после раскладывания фиксировались при помощи специальных, гидравлических фиксаторов, управление которыми осуществлял пилот. Центроплан имел кессонную конструкцию с главным лонжероном. Складные части крыльев имели нервюры и стрингеры. Поперечное «V» крыла составляло 6 град. На конце левого крыла размещалась трубка Пито. На задней кромке крыла устанавливались двухсекционные щелевые закрылки.

Оперение металлической конструкции. Стабилизаторы покрыты алюминиевыми листами, рули — обтянуты полотном.

Горизонтальное оперение изготавливалось из двух частей и крепилось к задней части фюзеляжа под углом +1,5 град. Конструкция — однолонжеронная усиленная нервюрами, выполнена полностью из алюминия. Рули также выполнены из алюминия, имели основной лонжерон, а также нервюры с вырезанными в них с целью уменьшения массы отверстиями. Они были обтянуты полотном и крепились двумя подвижными узлами к стабилизатору. Каждый руль имел триммеры установленные на петлях. Угол отклонения триммеров составлял от -10 до +12,5 град, а рулей от -10 до +20 град.

Крупный план бомбового отсека, видны замки для подвески торпеды.

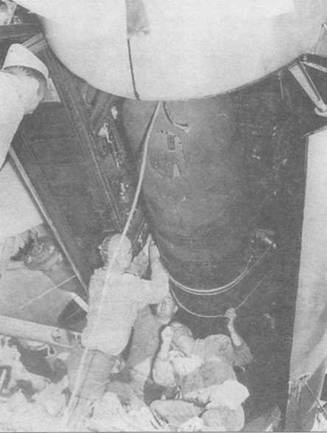

Крепление торпеды после ее подъема в бомбоотсек Эвенджера на авианосце USS Lexington (CV-16), 12-е августа 1943 года. Видны специальные стропы, которыми торпеда страхуется от срыва с замков.

Торпеда Mk 13 подвешена в бомбоотсек, но еще не зафиксирована на замках. Виден строп, на котором она поднималась
