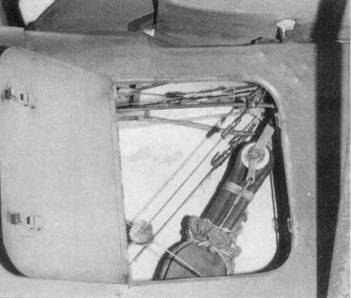

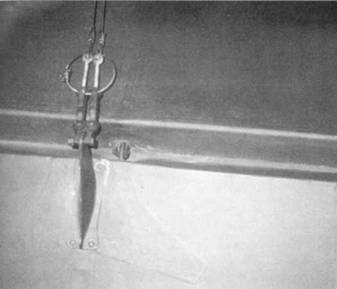

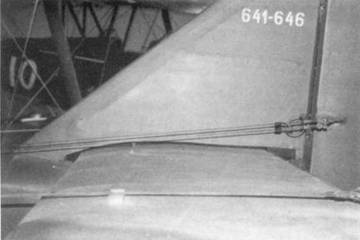

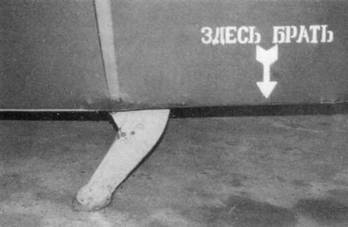

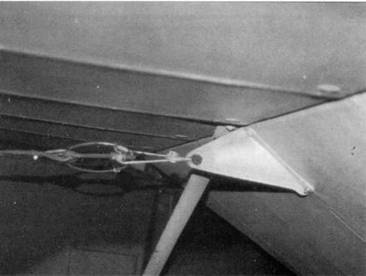

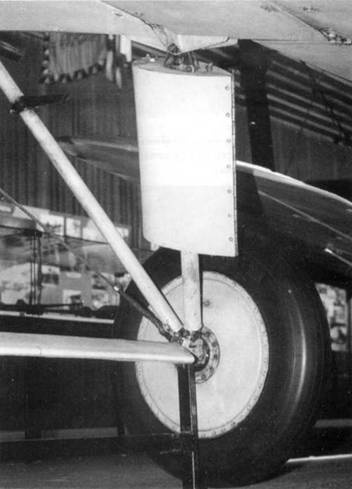

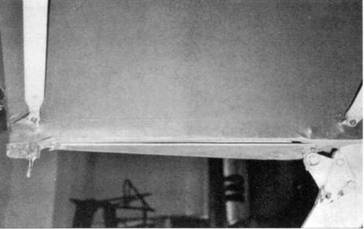

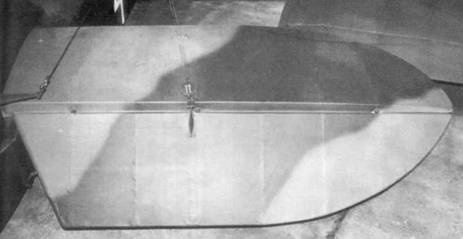

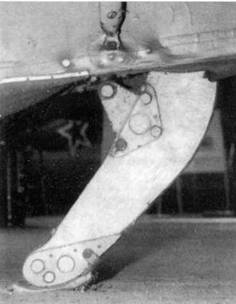

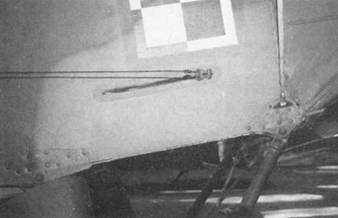

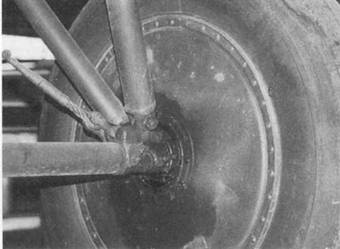

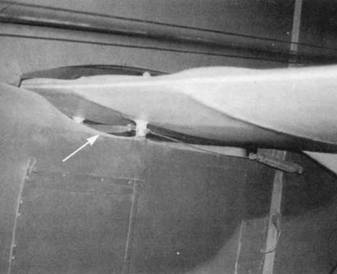

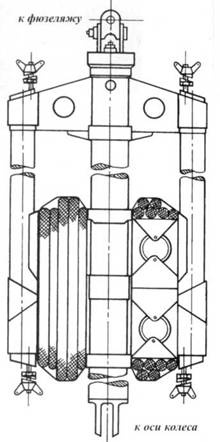

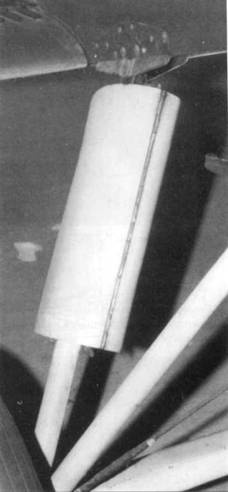

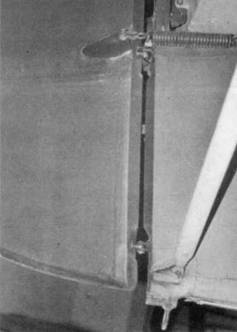

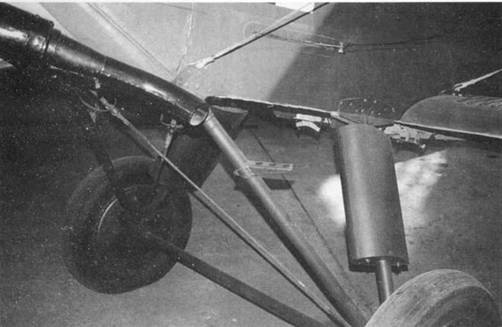

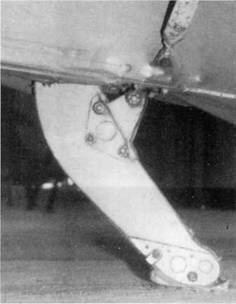

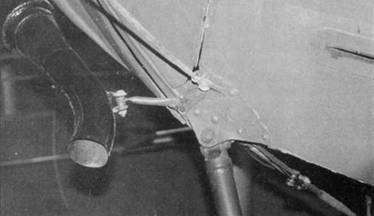

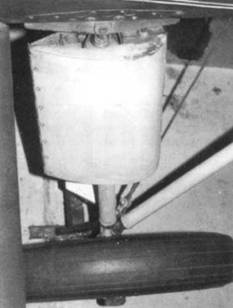

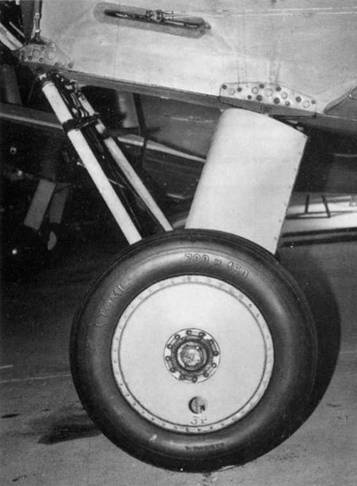

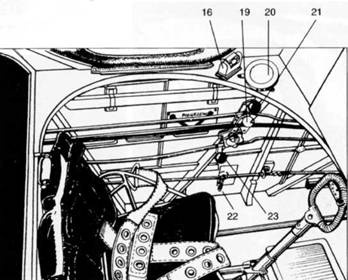

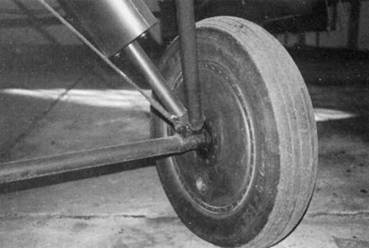

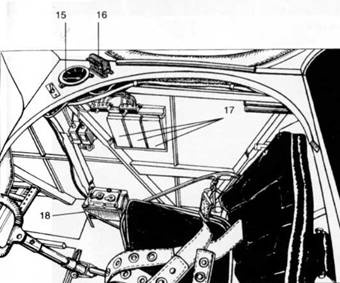

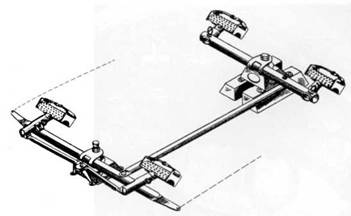

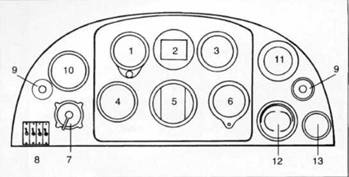

![]() Хвостовое оперение претерпело мало изменений за время производства самолета. На снимках представлено оперение CSS-13, который имел несколько отличавшийся по форме и расположению шарниров руль высоты. ![]() Место сочленения передней кромки киля с фюзеляжем. ![]() ![]() Шарниры руля направления и кабанчик с тягами. ![]() ![]() Тросы проводки руля направления напрямую соединялись с педалями в кабине пилота. ![]() Шарнир руля высоты. ![]() Общий вид правой половины горизонтального оперения. ![]() Узел изменения угла установки стабилизатора. ![]() ![]() ![]() ![]() Детальные фотографии кабанчика руля высоты и тросовой проводки с предохранительным кольцом. Стрелками указано расположение качалки управления хвостовым костылем. ![]() Небольшая ступенька на переднем подкосе шасси облегчала техникам доступ к двигателю, его оборудованию и маслобаку. ![]() Амортизатор заднего подкоса шасси. ![]() ![]() ![]() ![]() ![]() Детальные фотографии элементов конструкции шасси и узлов его крепления к фюзеляжу. ![]() Узел крепления левого заднего подкоса шасси к фюзеляжу У-2ЛНБ. ![]() Вид спереди па обтекатель амортизатора CSS-13 с хорошо заметной рояльной петлей, соединявшей его половины. ![]() Фитинг левого заднего подкоса из листа малоуглеродистой стали. ![]() Вид сверху па правый задний подкос и обтеки т ел ь аморт и зат ора. ![]() ![]() Шасси CSS-13 оснащенное пневматиками размером 700 х 150 мм. Хорошо виден обтекатель оси колес. ![]() Хвостовой костыль У-2ЛНБ – экспоната музея в Кракове. ![]() Нижняя часть фюзеляжа за костылем была закрыта съемным фанерным грязезащитным щитком. ![]() ![]() ![]() Конструкция костыля на У-2 и По-2, включая самолеты послевоенного выпуска, была идентичной. Исключением был костыль с колесом, устанавливавшийся на По-2ШС и подобные ему машины. В случае установки крюка для буксировки планеров грязезащитный щиток снимался. ![]() Натяжной тросик пружины амортизатора костыля (на фото показан CSS-13, лючок доступа у которого отличался от машин совет с кого про и з воде те а). ![]() Выемки для рук перед костылем служили для подъема хвостовой части. ![]() Схема педалей управления рулем направления. ![]() ![]() ![]() Панель приборов и оборудование кабины: 1) – альтиметр, 2) – магнитный компас, 3) – авиагоризонт, 4) – указатель скорости, 5) – гирогоризонт, 6) – указатель вертикальной скорости, 7) – переключатель зажигания, 8) блок переключателей электросистемы, 9) – кнопка бензонасоса двигателя, 10) – указатель уровня топлива, 11) – тахометр, 12) – индикатор температуры и давления масла, 13) – термометр, 14) – предохранитель, /5› – указатель температуры цилиндров, 16) – лампа УФО, 17) – таблица девиации, /5) – пусковая катушка магнето, 19) – рукоятка управления двигателем, 20) – часы, 21) – обогреватель карбюратора, 22) – кран подачи топлива, 23) – корректор, 24) – ракетница, 25) – карман для карт, 26) – бомбосбрасыватели. |
