ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА «Maus»

БОЕВАЯ МАССА, т: 180.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —10 085, ширина — 3710, высота — 3630, клиренс — 500.

ВООРУЖЕНИЕ: 1 пушка KwK 44 калибра 128 мм, 1 пушка калибра 75 мм L/36, 1 пулемет MG 42 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 32 выстрела калибра 128 мм, 200 выстрелов калибра 75 мм, 1000 патронов калибра 7,92 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел спаренной установки.

БРОНИРОВАНИЕ, мм: лоб корпуса — 200, борт —105...185, корма —160, крыша и днище —105,5, башня — 65...210.

ДВИГАТЕЛЬ: Daimler-Benz DB-603A2, 12-цилиндровый, бензиновый с непосредственным впрыском и электрическим зажиганием, Л-образный (перевернутый), четырехтактный, жидкостного охлаждения; мощность 1750 л.с.(1288 кВт) при 2700 об/мин; рабочий объем 44 500 см³.

ТРАНСМИССИЯ: электромеханическая — два главных генератора, два тяговых электродвигателя, два механических агрегата-гитары с бортовыми тормозами, две бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 24 опорных катка с внутренней амортизацией, сблокированных попарно в 12 тележек, объединенных в 6 блоков, 12 поддерживающих катков, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска балансирная с вертикальными цилиндрическими спиральными пружинами и резиновыми подушками; в каждой гусенице 112 траков шириной 1100 мм, шаг трака 160 мм. СКОРОСТЬ МАКС., км/ч: 20.

ЗАПАС ХОДА, км: 186.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 45, глубина брода, м — 1,7.

СРЕДСТВА СВЯЗИ: радиостанция FuG 5.

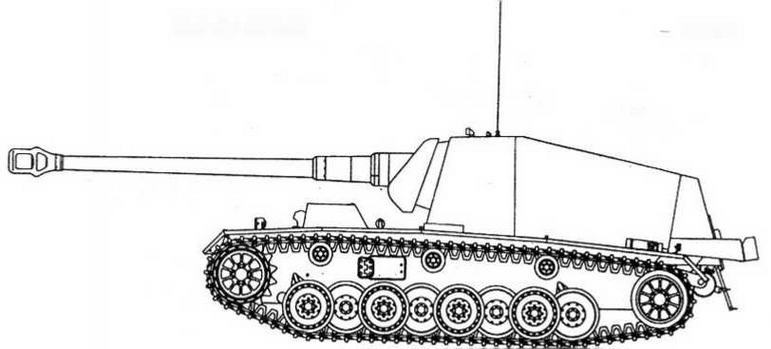

12,8 cm Selbstfahrlafette L/61 (Panzerselbstfahrlafette V)

Тяжелая противотанковая САУ, экстренно разработанная для борьбы с советскими тяжелыми танками. Использовано шасси опытного среднего танка VK 3001 (Н). В начале 1942 года фирмы Непschel и Rheinmetall изготовили 2 машины.

Серийная модификация:

— 128-мм зенитная пушка в открытой сверху и сзади броневой рубке больших размеров, размещенной в кормовой части корпуса. Угол возвышения пушки: +10°, склонения: -15°. Масса орудия составляла 7150 кг. Двигатель располагался в средней, а отделение управления в передней части корпуса. Ходовая часть, по сравнению с базовым танком, удлинена.

Обе самоходные установки использовались на Восточном фронте. Осенью 1943 года одна машина была захвачена Красной Армией.

12,8 cm Sfl L/61

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 35.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9700, ширина — 3160, высота — 2700.

ВООРУЖЕНИЕ: 1 пушка К.40 калибра 128 мм.

БОЕКОМПЛЕКТ: 18 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Sfl ZF.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 50, борта корпуса и рубки — 30.

ДВИГАТЕЛЬ: Maybach HL 116, 6-цилиндровый, карбюратор

ный, рядный, жидкостного охлаждения; мощность 300 л.с.{210,8 кВт) при 3300 об/мин; рабочий объем 11 048 см³.

ТРАНСМИССИЯ: шестискоростная коробка передач ZF SSG77.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков на борт, три поддерживающих катка, ведущее колесо переднего расположения (зацепление гребневое), направляющее колесо; подвеска индивидуальная торсионная.

СКОРОСТЬ МАКС., км/ч: 25.

СРЕДСТВА СВЯЗИ: радиостанция FuG 5.

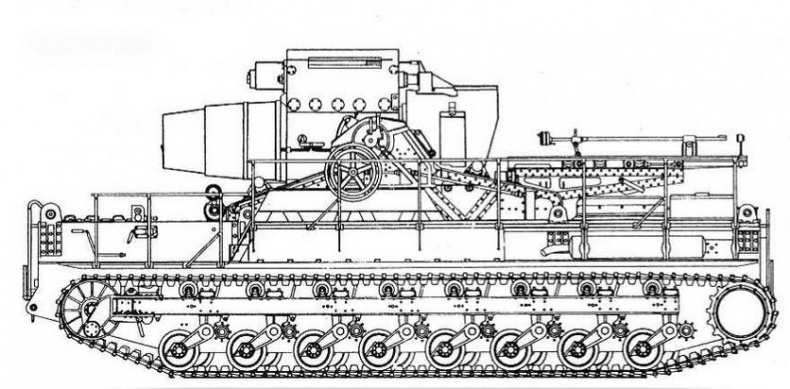

Mörsergerät 040 Karl

Тяжелая самодвижущаяся мортира. Проектирование осуществлялось фирмой Rheinmetall с 1937 года. Работы курировал начальник управления вооружения вермахта генерал артиллерии Карл Беккер. В честь него новая артсистема и получила свое имя, С 1940 было выпущено 6 серийных мортир «Карл».

Серийная модификация:

— качающаяся часть 600-мм мортиры с дальностью стрельбы 6700 м установлена на специальном гусеничном шасси. У прототипа ходовая часть состояла из 8 опорных и 8 поддерживающих катхов, у серийных машин — из 11 опорных и 6 поддерживающих. Самостоятельное передвижение осуществлялось с помощью мотора, использовавшегося на торпедных катерах и задросселированного до 580 л.с. На большие расстояния «карлы» доставлялись по железной дороге на специальных транспортерах. По обычным дорогам каждая мортира перевозилась в разобранном виде на четырех трейлерах. При стрельбе машина вывешивалась на специальном бетонном основании, так как ходовая часть не могла воспринять усилие отдачи в 700 т.

Двигатель и органы управления располагались в носовой части, ствол мортиры при этом был направлен назад.

Для подвоза боеприпасов каждому орудию придавалось два специальных транспортера на базе танка Pz.lVD, оборудованных краном. Каждый такой транспортер перевозил четыре снаряда и заряды к ним.

Как минимум у трех установок в конце войны 600-мм стволы заменили на 540-мм (дальность стрельбы 10 000 м).

Первую мортиру изготовили в ноябре 1940 года, и она получила имя Adam. До середины апреля 1941 года выпустили еще три: Eva, Thor и Odin. В январе 1941 года сформировали 833-й тяжелый артиллерийский дивизион (833. Schwere Artillerie Abteilung), включавший в себя две батареи по два орудия в каждой.

На 22 июня 1941 года 1-я батарея (Thor и Odin) была придана группе армий «Юг», а 2-я (Adam и Eva) — группе армий «Центр». Последняя обстреливала Брестскую крепость, при этом «Адам» произвел 16 выстрелов. «Еве» повезло меньше — первый же выстрел оказался затяжным, и всю установку пришлось везти в Дюссельдорф. 1-я батарея находилась в районе Львова. Thor произвел четыре выстрела, Odin же огонь не вел, так как потерял гусеницу.

В июне 1942 года Thor и Odin обстреливали Севастополь, выпустив при этом 172 тяжелых и 25 легких бетонобойных снарядов. Их огнем была подавлена советская 30-я береговая батарея.

К концу августа 1941 года в войска поступили еще две мортиры — Loki и Ziu. Последняя в составе 638-й батареи в августе 1944 года обстреливала восставшую Варшаву.

Мортира, предназначавшаяся для обстрела Парижа, подверглась бомбардировке при перевозке по железной дороге. Транспортер оказался сильно поврежден, и орудие взорвали.

Достоверно известно, что 540-мм стволы получили Odin, Loki и Fernrir — резервная установка, не принимавшая участия в боевых действиях. Всего же было изготовлено три ствола калибра 540 мм и 75 снарядов.

Gerät 040 Karl
