СКОРОСТЬ МАКС., км/ч; 40.

ЗАПАС ХОДА, км: 212.

СРЕДСТВА СВЯЗИ: радиостанция ЕР 3.

Land-Wasser-Schlepper (LWS)

Разрабатывалась с 1936 года фирмой Rheinmetall (ходовая часть, общая компоновка) совместно с фирмой Sachsenberg (водоизмещающий корпус), В 1940— 1941 годах изготовлено 21 единица.

Серийная модификация:

— машина-амфибия со стальным небронированным корпусом и гусеничным движителем.

LWS предназначались для проведения десантных операций. Готовились к несостоявшемуся вторжению в Великобританию. В 1941 году использовались на Восточном фронте.

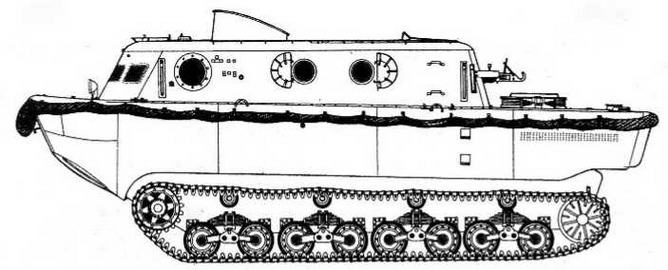

LWS

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АМФИБИИ LWS

БОЕВАЯ МАССА, т: 13.

ЭКИПАЖ, чел.: 3+20.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —8580, ширина —3300, высота — 3130.

ДВИГАТЕЛЬ: Maybach SHL 120TR, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 300 л.с. (220,8 кВт).

ТРАНСМИССИЯ: пятискоростная коробка передач (5+1), демультипликатор, механические тормоза.

ХОДОВАЯ ЧАСТЬ: на суше — восемь опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на полуэллиптических листовых рессорах, четыре поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо с натяжным механизмом, гусеница шириной 310 мм; на плаву — два гребных винта с рулями, установленными в потоке.

СКОРОСТЬ МАКС., км/ч: на суше — 35, на плаву —12,5. ЗАПАС ХОДА, км: на суше — 650.

Neubaufahrzeug {Nb.Fz,)

Тяжелый многобашенный танк. Разрабатывался с 1932 года в рамках той же концепции, что и английский Independent и советские Т-28 и Т-35 и с учетом опыта работы немецких специалистов и испытаний опытных немецких танков в СССР в 20-е годы. В 1934— 1935 годах фирмы Krupp и Rheinmetal! изготовили 5 единиц.

Серийная модификация:

— корпус клепанно-сварной, башни сварные, расположенные в один ярус по диагонали. В главной башне устанавливались 370-кг лафет из двух спаренных орудий калибра 75 и 37 мм и пулемет MG 13 в шаровой установке. Вооружение двух малых башен, аналогичных башне легкого танка Pz.l, состояло из одного пулемета MG 13. В отличие от всех немецких танков ведущее колесо располагалось в корме машины. Три танка фирмы Krupp были изготовлены из броневой стали и имели башни прямоугольной формы и пушки, расположенные горизонтально. Две машины фирмы Rheinmetall, выполненные из обычной стали, имели конические башни и пушки, расположенные вертикально.

До 1940 года танки Nb.Fz. использовались в качестве учебных в одной из танковых школ вермахта и широко привлекались для пропагандистских целей при проведении разного рода парадов и смотров. Одна машина стала экспонатом на автомобильной выставке в Берлине в 1939 году.

В апреле 1940 года три бронированные машины включили в состав 40-го танкового батальона специального назначения — Pz.Abt.z.b.V. 40. Вместе с этой частью Nb.Fz. принимали участие в операции по захвату Норвегии, в ходе которой одна машина была потеряна.

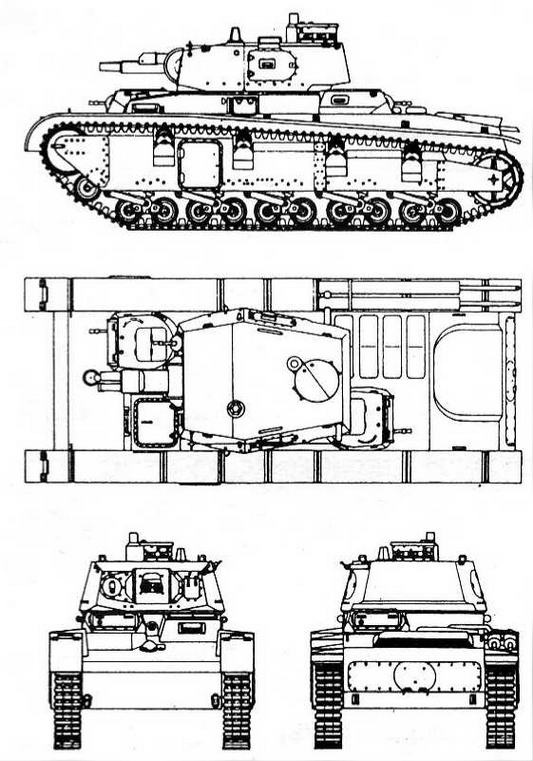

Nb.Fz.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Nb.Fz.

БОЕВАЯ МАССА, т: 23,41.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6650, ширина — 2900, высота — 2900.

ВООРУЖЕНИЕ: 1 пушка калибра 75 мм, 1 пушка калибра 37 мм, 3 пулемета MG 13 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80 выстрелов калибра 75 мм, 60 выстрелов калибра 37 мм, 6000 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт и корма —13.

ДВИГАТЕЛЬ: BMW Va, 6-цилиндровый, карбюраторный, рядный; мощность 290 л.с. (213,8 кВт).

ТРАНСМИССИЯ: шестискоростная коробка передач (6+1).

ХОДОВАЯ ЧАСТЬ: десять опорных катков на борт, сблокированных попарно в пять тележек, четыре поддерживающих катка, один натяжной каток, ведущее колесо заднего расположения, направляющее колесо.

СКОРОСТЬ МАКС., км/ч: 30.

ЗАПАС ХОДА, км: 120.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30, ширина рва, м — 2,2.

СРЕДСТВА СВЯЗИ: радиостанция.

Panzerkampfwagen «Maus» (Porsche 205)

Единственный в мире реализованный в металле сверхтяжелый танк. Разработан под руководством Ф.Порше. В 1943 — 1945 годах заводом Alkett собраны 2 машины, еще 9 находились в различных стадиях изготовления.

Серийная модификация:

— боевая гусеничная машина с вращающейся башней. Сварные корпус и башня с соединением броневых листов в шип со шпонками. Лобовые и кормовые броневые листы корпуса располагались под углами 35° — 55“ к вертикали. Корпус танка разделялся поперечными перегородками на четыре отделения: управления, моторное, боевое и трансмиссионное. Над боевым отделением.корпуса на роликовой опоре устанавливалась башня со спаренным лафетам из двух пушек калибра 128 и 75 мм. В башне имелся стереодальномер с базой 1,2 м.

На первом образце устанавливался бензиновый двигатель DB 603А2 (первоначально планировался МВ 509), на втором—дизель МВ 517.

Проектирование сверхтяжелого танка началось после конференции, посвященной вооружению танковых войск и проходившей 8 июня 1942 года в Берлине при участии А.Гитлера, А.Шпеера и Ф.Порше. Сборка первого танка началась на заводе Alkett в Берлине 1 августа 1943-го. Предприятия м и - см еж н и кам и по основным узлам машины были определены: Krupp — корпус и башня, Daimler- Benz—двигатель, Siemens —агрегаты электротрансмиссии, Skoda — ходовая часть. Пробный проезд танка состоялся 24 декабря 1943 года по двору завода. 10 января 1944 года в штаб-квартире фирмы Porsche в Штутгарте начались интенсивные испытания. Поскольку башня еще не была готова, вместо нее на корпусе смонтировали надстройку-балласт, равную ей по массе. С 9 июля, после установки башни с вооружением начался новый этап испытаний, с 3 октября — на Куммерсдорфском полигоне.

Второй прототип закончили 10 марта 1944 года, и его доставили на полигон сразу, без заводских испытаний.

Обе машины были взорваны в Куммерсдорфе при подходе частей Красной Армии. По указанию командующего бронетанковыми и механизированными войсками Красной Армии из двух разрушенных образцов танка собрали один и отправили в СССР на НИБТПолигон, куда он прибыл 4 мая 1946 года.

«Maus»
