Онлайн книга «Бронетанковая техника третьего рейха»
|

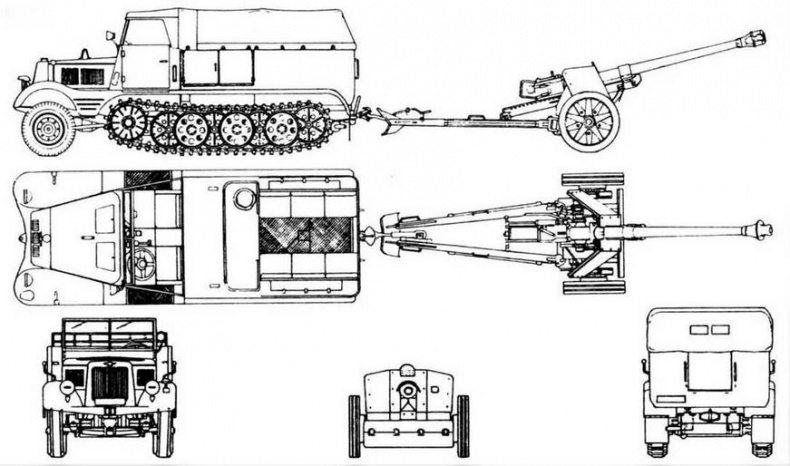

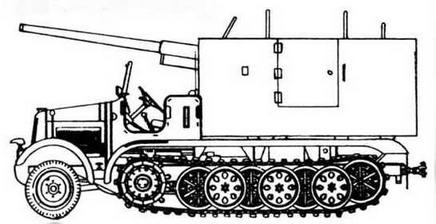

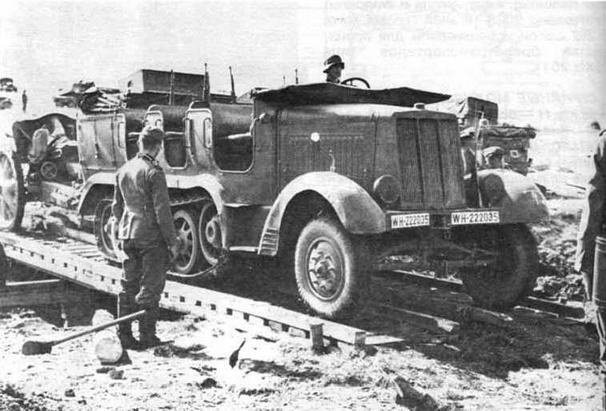

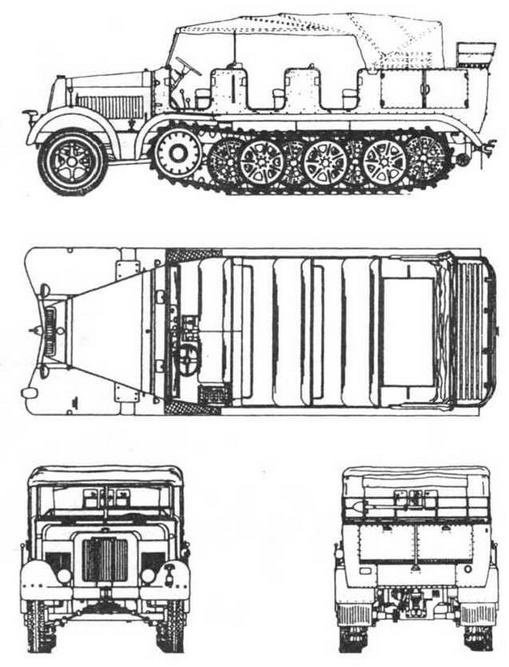

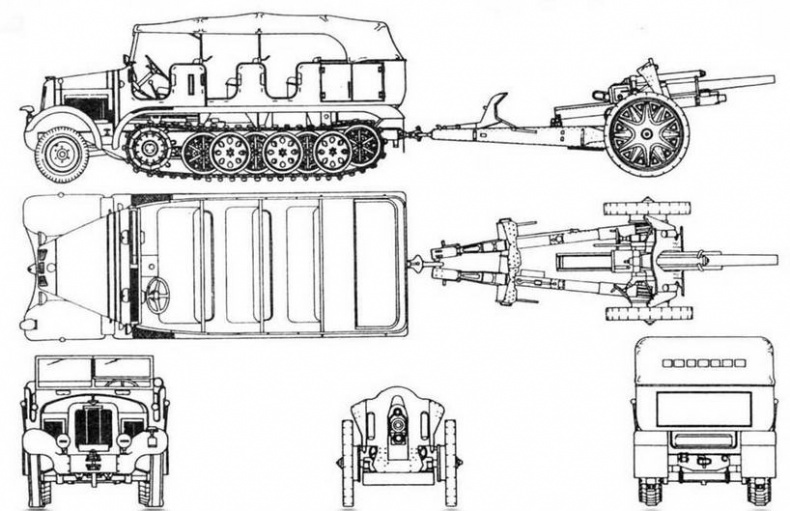

Sd. Kfz. 11/4 — модернизированный вариант Sd.Kfz.11/1. Sd.Kfz.11/5 — mittlerer Gasspurkraftwagen — машина химической разведки.  Артиллерийский 3-тонный полугусеничный тягач Sd.Kfz.11 в частях Африканского корпуса использовался главным образом для буксировки легких 105-мм полевых гаубиц leFH 18. Северная Африка, 1942 год  Sd.Kfz.11 Артиллерийский тягач Sd.Kfz.11 использовался главным образом для буксировки 75-мм противотанковых пушек Рак 40, 105-мм легких полевых гаубиц leFH 18 и в качестве разного рода химических машин. На 1 марта 1945 года в строю оставалось 1938 тягачей. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.11 БОЕВАЯ МАССА, т: 5,625. ГРУЗОПОДЪЕМНОСТЬ, т: 1,475. ТЯГОВОЕ УСИЛИЕ, т: 3. ЭКИПАЖ, чел.: 9. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —5500, ширина — 2000, высота — 2200, клиренс —320. ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у бронетранспортера Sd.Kfz.251. СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 53. ЗАПАС ХОДА, км: 275. Mittlerer Zugkraftwagen 5t Typ BN 1.8 (Sd.Kfz.6) Разработан фирмой Büssing-NAG. Производился фирмами Büssing-NAG и Daimler-Benz (под обозначением DB 10) с 1939 по 1943 год. Изготовлено 3660 единиц. Серийные модификации: Sd.Kfz.6 — Pionierfarzeug — машина для инженерных войск. Sd. Kfz. 6/1 — артиллерийский тягач. Sd.kfz.6/2 — зенитная самоходная установка с 37-мм автоматической зенитной пушкой Flak 36. Боевая масса 10,4 т, экипаж 7 человек, габариты: 6320x2260x2500 мм. Изготовлено 339 единиц. Sd.Kfz.6 mit 7,62 cm FK 36(r) —76-мм трофейная советская дивизионная пушка Ф- 22 в высокой открытой сверху прямоугольной рубке. Боевая масса 10,5 т, экипаж 5 человек, габариты: 6330x2260x2980 мм, бронирование рубки 10 мм, скорость до 50 км/Н, запас хода 317 км. Силами Африканского корпуса изготовлено 9 единиц.  Артиллерийский тягач Sd.Kfz.6. Польша. 1939 ш  Sd.Kfz.6 Пятитонные полугусеничные тягачи нашли наиболее широкое применение в частях инженерных войск. Артиллерийский тягач Sd.Kfz.6/1 использовался в основном для буксиров- <и 105-мм легкой полевой гаубицы eFH 18. Самоходные установки с пушкой Ф-22 — немецкое обозначение FK 36( г) — воевали в Северной Африке в составе 505-го противотанкового дивизиона 605.Panzerjager Abteilung). На 1 марта 1945 года в частях Вермахта оставалось 757 тягачей.  Sd.Kfz.6 mit 7,62 cm FK 36(r)  Самоходная установка Sd.Kfz.6/2. В прицепе перевозились боеприпасы. Восточный фронт, лето 1943 года ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.6 БОЕВАЯ МАССА, т: 7,375. ГРУЗОПОДЪЕМНОСТЬ, т: 1,425. ТЯГОВОЕ УСИЛИЕ, т: 5. ЭКИПАЖ, чел.: 9. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6020, ширина- 2200, высота — 2500, клиренс — 400. ДВИГАТЕЛЬ: Maybach HL 54TUKRM, 6-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 115 л.с.(84,6 кВт) при 2600 об/мин; рабочий объем 5420 см³. ТРАНСМИССИЯ: двухдисковое сухое сцепление, четырехскоростная коробка передач, демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза. ХОДОВАЯ ЧАСТЬ: управляемый передний мост, размер шин 7.50-20, подвеска — поперечная полуэллиптическая листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом; подвеска индивидуальная торсионная; ширина гусеницы 280 мм. СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 52. ЗАПАС ХОДА, км: 290. Mittlerer Zugkraftwagen 8t Typ KM m 11 (Sd.Kfz.7) Самый массовый и наиболее популярный полугусеничный тягач германской армии. Разработан фирмой Krauss-Maffei а 1934 году. Производился фирмами Krauss-Maffei, Daimler-Benz, Büssing-NAG и Hansa-Lloyd с 1934 по 1945 год. Изготовлено 12 187 единиц. Серийные модификации: Sd.Kfz. 7 — артиллерийский полугусеничный тягач. Машины разных лет выпуска отличались маркой и мощностью двигателя, формой капота и крыльев. Sd.Kfz. 7/1 — 2 cm Flakvierling 38 auf Fahrgestell Zugkraftwagen 8t — 20-мм счетверенная автоматическая зенитная пушка в кузове с решетчатыми откидными бортами. Боевая масса 11,55 т, экипаж 10 человек. Боекомплект перевозился на специальном прицепе. С 1943 года кабина водителя и передняя часть двигателя защищались 8-мм броней. Изготовлено 319 единиц. Sd.Kfz.7/2 —3,7 cm Flak 36 auf Fahrgestell Zugkraftwagen 8t —37-мм автоматическая зенитная пушка Flak 36. Боевая масса 11,05 т, экипаж 7 человек. В остальном аналогична Sd.Kfz.7/1. Изготовлено 123 единицы. Sd.Kfz.7/6 — вариант с бронированной кабиной и кузовом. Тягач Sd.Kfz.7 в первую очередь использовался для буксировки 88-мм зенитных пушек Flak 18 и Flak 36 как в частях ПВО, так и в тяжелых противотанковых дивизионах Вермахта. Кроме того, тягач применялся для буксировки 150-мм тяжелых полевых гаубиц sFH 18 и трейлеров. Использовался на всех театрах вплоть до конца Второй мировой войны. На 1 марта 1945 года в германской армии насчитывалось 3602 тягача Sd.Kfz.7. Тягач производился по лицензии в Италии фирмой Breda. Итальянский вариант Breda-61 имел 130-сильный двигатель и правое расположение руля.  Sd.Kfz.7 |
