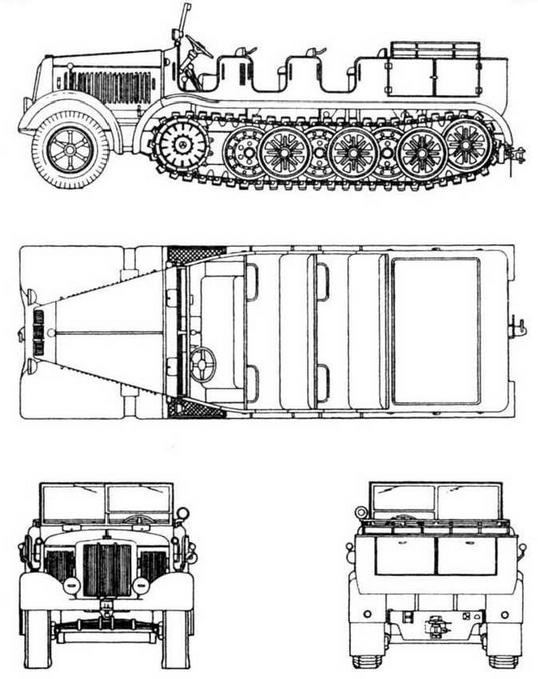

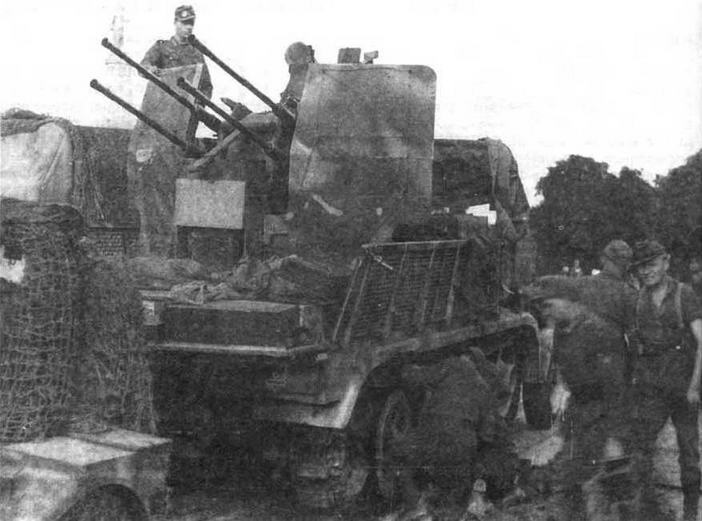

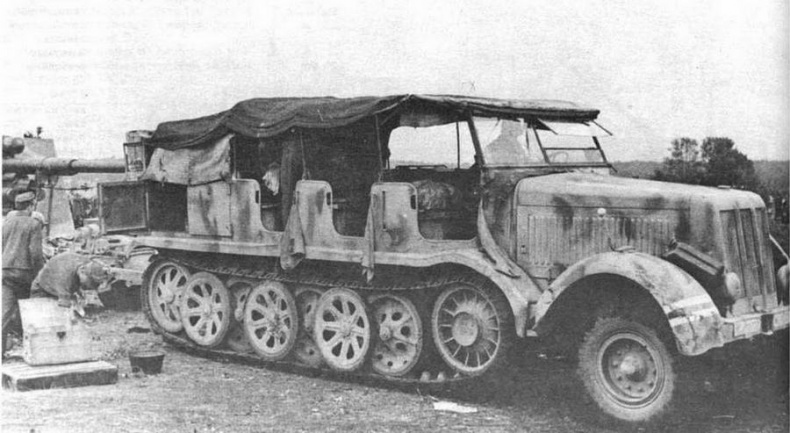

 Самоходная установка с 20-мм счетверенной автоматической зенитной пушкой Sd.Kfz.7/1. Нормандия, июнь 1944 года ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.7 БОЕВАЯ МАССА, т: 9,75. ГРУЗОПОДЪЕМНОСТЬ, т: 1,8. ТЯГОВОЕ УСИЛИЕ, т: 8. ЭКИПАЖ, чел.: 11. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6850, ширина — 2400, высота — 2620, клиренс — 400. ДВИГАТЕЛЬ: Maybach HL 62TUK, 6-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 140 л.с.(130 кВт) при 2600 об/мин; рабочий объем 6191 см³. ТРАНСМИССИЯ: двухдисковое сухое сцепление, четырехскоростная коробка передач, демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза. ХОДОВАЯ ЧАСТЬ: управляемый передний мост, размер шин 9.75-20, подвеска — поперечная полуэллиптическая листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом; подвеска балансирная на полуэллиптических листовых рессорах; ширина гусеницы 360 мм. СКОРОСТЬ МАКСИМАЛЬНАЯ, кмАс 50. ЗАПАС ХОДА, км: 258. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 24; глубина брода, м —0,8.  Две самоходные полубронированные зенитные установки sd. Kfz.7/2 с 37-мм автоматическими пушками на позиции у замка Святого Ангела в Риме, 1944 год Schwerer Zugkraftwagen 12t Тур DBs 10 (Sd.Kfz.8) Разработан в 1932 году для Красной Армии по советскому заказу, вскоре аннулированному. Серийно производился для Вермахта с 1934 по 1945 год фирмами Daimler-Benz, Krupp и Krauss-Maffei. Изготовлено 3450 единиц Серийные модификации: Sd.Kfz.8— основная производственная модель, выпускавшаяся в четырех вариантах (DBs 7, DBs 8, DBs 9 и DBs 10), отличавшихся друг от друга главным образом маркой и мощностью двигателя, массой и габаритными размерами. На части машин устанавливался дизель мощностью 180 л.с. 8,8 cm Flak 18(Sf) auf Zugkraftwagen (St)— 88-мм зенитная пушка на шасси тягача Sd.Kfz.8. Полностью бронированные кабина и двигатель (толщина брони 8— 14,5 мм). Боевая масса 20 т, экипаж 9 человек. Изготовлено 10 единиц.  Sd.Kfz.8 Тягач Sd.Kfz.8 использовался для буксировки 150-, 170- и 210-мм тяжелых артиллерийских орудий. На 1 марта 1945 года в войсках оставалось 1125 машин этого типа. 88-мм самоходные пушки принимали участие в боевых действиях в Польше и Франции в составе 8-го тяжелого противотанкового дивизиона (8. schwere Panzerjägerabteilung).  12-тонный тягач Sd.Kfz.8 с 88-мм зенитной пушкой Flak 36  8.8 cm Flak l8(Sf) auf Zgkw. 12t  88-мм зенитная пушка на бронированном шасси тягача Sd.KfzJ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.8 БОЕВАЯ МАССА, т: 12,15. ГРУЗОПОДЪЕМНОСТЬ, т: 2,55. ТЯГОВОЕ УСИЛИЕ, т: 12. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина-7400, ширина — 2500, высота— 2800, клиренс —400. ДВИГАТЕЛЬ: Maybach HL 85TUKRM, 12-цилиндровый, карбюраторный, четырехтактный, V-образный, жидкостного охлаждения; мощность 185 л.с.(136,2 кВт) при 2500 об/мин; рабочий объем 8520 см³. ТРАНСМИССИЯ: однодисковое сухое сцепление, четырехскоростная коробка передач (4+1), демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза. ХОДОВАЯ ЧАСТЬ: управляемые передние колеса, размер шин 11.25-20, подвеска — полуэллиптическая поперечная листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, расположенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом, подвеска индивидуальная торсионная; ширина гусеницы 400 мм. СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч; 51. ЗАПАС ХОДА, км: 250. Schwerer Zugkraftwagen 18t Typ F3 (Sd.Kfz.9) Самый тяжелый немецкий полугусеничный тягач периода Второй мировой войны. Разрабатывался и серийно выпускался фирмой FAMO. С 1938 по 1945 год изготовлено 2727 единиц. Серийные модификации: Sd.Kfz.9 — полугусеничный тягач, подобный по конструкции всем предыдущим. Две основные производственные модели отличались друг от друга варкой и мощностью двигателя, а также другими незначительными деталями. 8,8 cm Flak 37 auf Zugkraftwagen 18t — 88-мм зенитная пушка на шасси тягача Sd.Kfz.9 с полностью бронированной кабиной и двигателем. Толщина брони в— 14,5 мм. Боевая масса 25 т, экипаж 9 человек. Изготовлено 15 единиц.  Sd.Kfz.9  Sd.Kfz.9 — самый тяжелый тягач Вермахта  Для буксировки танка Tiger приходилось "запрягать" два 18-тонных тягача Sd.Kfz.9 18-тонный тягач Sd.Kfz.9 (или FAMO, как его чаще называли) в основном использовался в качестве машины для эвакуации с поля боя поврежденных танков. Для этой цели тягач, помимо лебедки, часто оснащался специальным оборудованием — сошниками, краном и т.д В начальный период войны его возможностей вполне хватало. Задача осложнилась после появления у Панцерваффе новых тяжелых танков "Пантера" и "Тигр". Так. для буксировки одного поврежденного "Тигра" приходилось "запрягать" три 18-тонных тягача! Кроме того, тягач использовался для буксировки трейлера грузоподъемностью 35 т и реже — артсистем крупного калибра. |
