Онлайн книга «Бронетранспортёры на шасси UNIMOG 1950 - 2009 гг.»

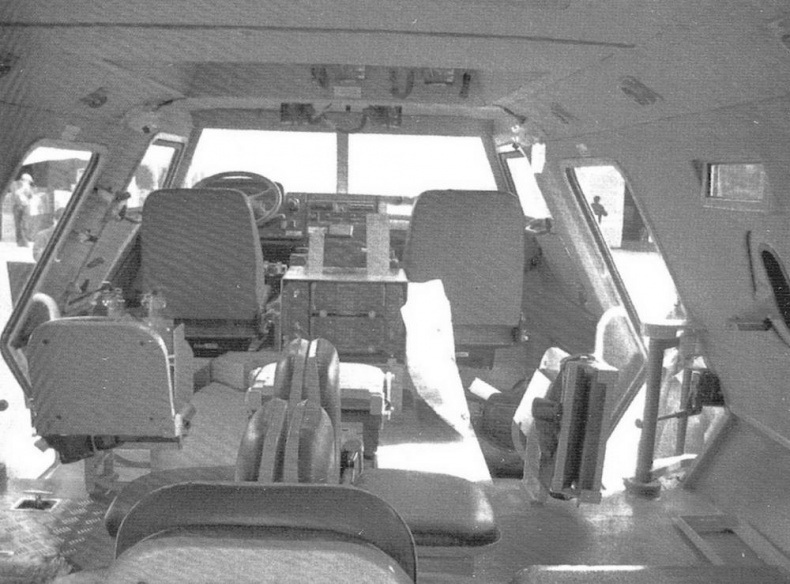

![]() ![]() Корпус БТР, в котором кроме командира машины и водителя могут разместиться десять полностью экипированных пехотинцев Вооружение броневика состоит из пулемёта калибра 7,62 мм или 12,7 мм, установленного на крыше машины в башенке. Огневые точки размещены под пуленепробиваемыми окошками и позволяют пехотинцам вести огонь из своего штатного оружия, не покидая машину. «Барракуда» выпускается в нескольких вариантах, среди которых есть бронетранспортёр, разведывательная машина, полицейский автомобиль. По традициям стран- производителей вооружений первым заказчиком для неё стала армия Южной Кореи. Машина успела пройти проверку в боях — на ней корейцы выполняли свою миротворческую миссию в Ираке. В марте 2005 г. были заключены контракты на поставку бронеавтомобилей Малайзии и Ираку (заказ — 12 единиц). До этого две партии — 20 и 24 единицы продали Индонезии. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАНСПОРТЁРА BARRAKUDA МАССА, кг: 11 700. ЭКИПАЖ, чел.: 2 (+10). ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина 6270, ширина 2480, высота 2420. ВООРУЖЕНИЕ: 7,62-мм или 12,7-мм пулемёт. ДВИГАТЕЛЬ: ОМ 366LA дизельный, 4-цилиндровый; мощность 218 л.с. при 2200 об/мин. ТРАНСМИССИЯ: восьмиступенчатая коробка передач. МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 100. РАДИУС РАЗВОРОТА, м: 7,6. ЗАПАС ХОДА, км: 1160. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, м: высота стенки — 0,6. ГЛУБИНА БРОДА, м: 1,20. Армейский грузовик SAMIL 20 Mark I ![]() Грузовой автомобиль SAMIL 20 Mark I. Состоял на вооружении армии ЮАР в 1966 — 1989 гг. В начале 1960-х гг. в Южноафриканской республике был создан грузовой автомобиль SAMIL 20 («Семпл»), представлявший собой гибрид двухтонного грузовика Magirus Deutz 130M7FAL и Unimog S. От первого был заимствован двигатель, от второго — шасси, колёса, трансмиссия. SAMIL 20 стал самым многочисленным армейским грузовиком с колёсной формулой 4x4, выпускавшимся во многих вариантах. В стандартном — он имел мягкую брезентовую кабину и высокий бортовой кузов, в котором можно было разместить до десяти солдат с полным вооружением. Другой вариант — машина на бронированном шасси, защищавшим от противопехотных мин. На основе «Семил» выпускался открытый бронетранспортёр Bulldog («Бульдог»), в котором использовалось шасси Unimog, а также полностью закрытый вариант — Rhino («Носорог»), «Семил» также применялся как шасси для 127-мм реактивной системы залпового огня Valkiri Mk.1.22 («Валькирия»). Грузовики с фургоном вместо бортовой платформы использовались в качестве машин управления огнём, санитарных фургонов и ремонтных мастерских. Армейский грузовик SAMIL 20 Mark I широко использовался армией ЮАР с 1966 по 1989 г. ![]() Армейский автобус SAMIL 20 на шасси Unimog S ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SAMIL 20 MARK I МАССА, кг: 4580. ЭКИПАЖ, чел.: 2 (+10). ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина 5690, ширина 2430, высота 2820. БАЗА, мм: 2900. ДОРОЖНЫЙ ПРОСВЕТ, мм: 460. ДВИГАТЕЛЬ: Deutz F6L913, дизельный, воздушного охлаждения; мощность 104 л.с. при 2650 об/мин. ТРАНСМИССИЯ: синхронизированная пятиступенчатая коробка передач. ХОДОВАЯ ЧАСТЬ: колёсная формула 4x4, полуоси с независимой подвеской на листовых рессорах. ТОРМОЗА: двухконтурная система — пневматическая и гидравлическая. МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 90. ГЛУБИНА БРОДА, м: 1,20. Реактивная система залпового огня Valkiri Mk 1.22 ![]() Реактивная система залпового огня ValKiri Mk 1.22 на шасси Unimog U140L. 1982 г. Ответ ЮАР на применение советской системы «Град» во время гражданской войны в Анголе в 1966 — 1989 гг. В 1977 г. Южноафриканская республика начала разработку собственной 127-мм многоствольной реактивной установки Valkiri Мк 1.22 (или Valkyrie, «Валькирия») в ответ на успешное применение советских реактивных систем залпового огня «Град» во время гражданской войны в Анголе в 1966 — 1989 гг. Головной разработчик системы — южноафриканская корпорация Armscor. На вооружение армией ЮАР систему «Валькирия» приняли в 1982 г. Тогда же первые батареи приняли участие в боевых действиях на территории Анголы. Высокомобильные и малозаметные установки зарекомендовали себя как эффективное средство в боях против пехотных подразделений Народного движения за освобождение Анголы (МПЛА) и партизанских отрядов. Пусковая установка Valkiri Mk 1.22 разработана на базе грузового автомобиля Unimog U140L. В основу конструкции положена классическая схема, но пакет из 24 направляющих — артиллерийская часть установки — смонтирован на поворотной раме в кузове грузового автомобиля. В походном положении она закрывалась съёмным тентом, что позволяло маскировать пусковую установку под обычный автомобиль. Рама с направляющими могла наводиться на цель в вертикальной плоскости в диапазоне углов от 0° до +50°, угол наведения в горизонтальной плоскости составлял 110°. Управление стрельбой производилось из кабины или с помощью выносного пульта. Для наведения пусковой установки на цель использовался панорамный прицел, данные для стрельбы передавались с машины управления. Огонь велся 127-мм неуправляемыми реактивными снарядами (масса — 53 кг, длина — 2,68 м). Максимальная дальность стрельбы составляла 22 км, минимальная — 8 км. Продолжительность полного залпа — 24 с. Рассеивание по направлению — 290 м, по дальности — 200 м. Осколочно-фугасная головная часть снаряда содержала 8500 «осколков» в виде стальных шариков диаметром 6 мм, обеспечивающих поражение живой силы противника на площади 1500 м². Заряжание пусковой установки осуществлялось боевым расчётом из двух человек за 10 минут. Для подвоза боеприпасов служила транспортно-заряжающая машина, кузов которой оборудовался складывающейся аппарелью. Каждая ТЗМ могла перевозить до 48 ракет. |
