Боеприпасы 2-см зенитных автоматов
Зенитные автоматические пушки обр. 30 и 38, а также танковые пушки 2-см KwK 30, KwK 38 использовали одинаковые боеприпасы. Однако эти боеприпасы не взаимозаменяемы с боеприпасами 2-см зенитной пушки – Эрликон (2-см Flak 28).
Таблица 10

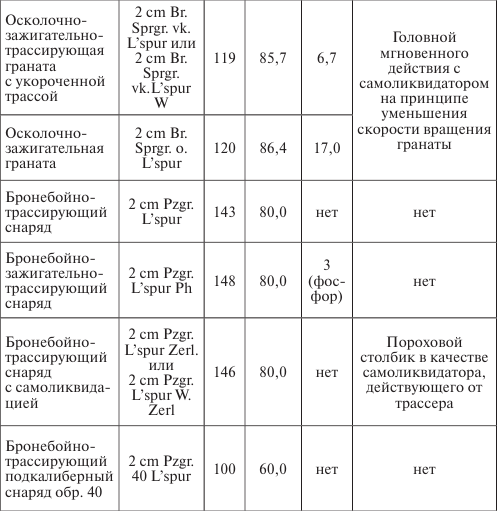

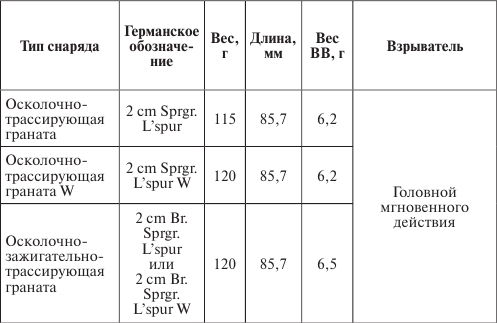

Снаряды:
Таблица 11

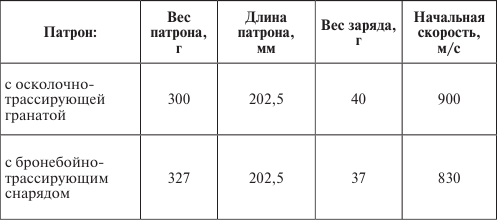

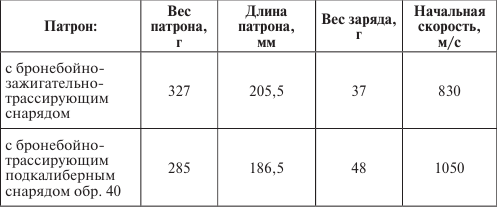

Патроны:
Гильза латунная или стальная – длиной 138,2 мм, диаметр фланца 26,9 мм.
Бронепробиваемость подкалиберным снарядом обр. 40 при начальной скорости 1050 м/с под углом 30° к нормали на дистанции 100 м – 39 мм, 500 м – 20 мм.
20-мм итальянские зенитные автоматические пушки

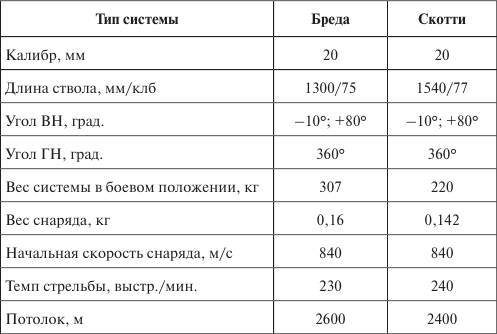

Таблица 12
Данные 20-мм итальянских зенитных автоматических пушек
2,5-см французские автоматические зенитные пушки обр. 38/39 (2,5-cм Flak 38/39(f))
Устройство 2,5-cм Flak 38/39(f)
Ствол автомата состоял из трубы и кожуха. Автоматика работала за счет энергии газов, отводимых из канала ствола. Затвор продольно скользящий. Ствол относительно всего автомата неподвижен. Досылка патронов и экстракция стреляных гильз осуществлялись затвором.
Автомат был очень чувствителен к любому возрастанию сопротивления движущихся частей – загрязнение деталей автомата, затрудненная экстракция и т. д. И, как следствие этого, автомату присущи частые задержки, в том числе «неполный отход» частей в крайнее заднее положение.
Питание автомата во время стрельбы производилось из коробчатого магазина на 15 патронов. Вес наполненного магазина – 17 кг. При расходе в магазине всех патронов подвижные части автомата останавливались в заднем положении. На замену магазина требовалось от 3 до 4 секунд, что приводило к снижению практической скорострельности. Большой вес магазина с патронами создавал неудобства в обращении с ним.
Автомат отключался на люльке. Противооткатные устройства состояли из гидравлического тормоза отката и пружинного накатника.
В боевом положении пушка устанавливалась на трех станинах, имеющих на концах домкраты. Колеса в боевом положении снимались. В исключительных случаях стрельба велась с колес в направлении, противоположном движению. В этом случае две задние станины оставались сведенными вместе, образуя хобот с двумя сошниками, а передняя станина свободно покоилась на грунте. Ход лафета подрессоренный, с независимой подвеской.
Кроме полевого лафета, 25-мм автомат Гочкиса устанавливался на стандартном тумбовом лафете. Этот лафет использовался в системе ПВО. Также автомат устанавливался на самоходных лафетах и кораблях.
На тумбе устанавливался и 25-мм спаренный автомат Гочкиса. Устройство этих автоматов ничем не отличалось от устройства автомата ординарной установки. Вес спаренной установки без магазина – 465 кг.
Данные 2,5-cм Flak 38/39(f):
Калибр, мм………………………………………………………………………………….. 25
Длина ствола, мм/клб……………………………………………………………. 1500/60
Длина автомата, мм……………………………………………………………………. 2220
Угол ВН, град. …………………………………………………………………… –6°; +85°
Угол ГН, град. …………………………………………………………………………… 360°
Скорость ВН, град./с……………………………………………………………………. 11
Скорость ГН, град./с…………………………………………………………………….. 35
Длина отката, мм…………………………………………………………………. 130—150
Габариты в походном положении, м: длина……………………………………. 3,6
ширина………………………………………………………………………………. 2,15
высота………………………………………………………………………………….. 1,9
Вес автомата, кг…………………………………………………………………………… 114
Вес системы в боевом положении, кг…………………………………………….. 430
Вес системы в походном положении, кг………………………………………. 1180
Баллистические данные
Вес снаряда, кг………………………………………………………………………….. 0,25
Вес патрона, кг………………………………………………………………………….. 0,68
Начальная скорость снаряда, м/с………………………………………………….. 900
Баллистическая дальность, м……………………………………………………… 7000
Баллистический потолок, м………………………………………………………… 5250
Темп стрельбы, выстр./мин:…………………………………………………………. 220
Скорострельность, выстр./мин…………………………………………………….. 160
3,7-см зенитные автоматические пушки
Первой серийной 3,7-см автоматической зенитной пушкой стала 3,7-cм Flak 18. Прототипом ее была пушка ST-10, созданная фирмой «Рейнметалл» в конце 20-х годов. Автоматика пушки работала за счет энергии отдачи при коротком ходе ствола. Стрельба велась с тумбового лафета, опиравшегося с помощью крестообразного основания на грунт. В походном положении орудие устанавливалось на четырехколесную повозку.
В Германии же 3,7-см автоматическая пушка фирмы «Рейнметалл» поступила на вооружение в 1935 г. под названием 3,7-cм Flak 18. Одним из существенных недостатков стала четырехколесная повозка. Такая повозка оказалась тяжелой и неповоротливой, поэтому на смену ей был разработан новый четырехстанинный лафет с отделяющимся двухколесным ходом.
3,7-см зенитная автоматическая пушка с новым двухколесным лафетом и рядом изменений в устройстве автомата получила название 3,7-cм Flak 36. Стоимость такого автомата составляла 24 тысячи RM.
Иногда в литературе упоминается 3,7-см установка Flak 37 – это та же установка Flak 36, но с другим прицелом (Flakvisier 37 вместо Flakvisier 36).
Кроме штатных лафетов обр.1936 г., 3,7-см автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах и различных автомобилях, как бронированных, так и не бронированных.
