В 1939 г. фирма «Рейнметалл» получила контракт на создание нового орудия с улучшенными баллистическими характеристиками. Первоначально орудие именовалось «Gerät 37». Это название было заменено в 1941 г. на 8,8-cм Flak 41, когда был изготовлен первый опытный образец орудия. Первые серийные образцы (44 штуки) были направлены в армию Роммеля в августе 1942 г., причем половина их была потоплена в Средиземном море вместе с германским транспортом. Испытания оставшихся образцов выявили ряд трудноустранимых конструктивных недостатков.
С 1943 г. эти орудия стали поступать на Восточный фронт и в ПВО рейха. В феврале 1944 г. в ПВО рейха было 279 орудий Flak 41.
Поскольку нужда в высотных зенитных орудиях была крайне велика, германские инженеры попытались наложить качающуюся часть 8,8-см Flak 41 на лафет пушки Flak 37. Новая система получила название 8,8-см зенитная пушка Flak 37/41. Так как отдача ствола у обр. 41 была существенно выше, чем у ствола обр. 37, на ствол был надет дульный тормоз и поднято давление в гидравлическом тормозе отката. При транспортировке ствол пушки Flak 37/41 оттягивался назад и фиксировался на люльке. К февралю 1941 г. удалось изготовить только шесть пушек Flak 37/41.
Немцы использовали несколько сотен трофейных советских 85-мм пушек 52К обр. 1939 г. Причем большая часть их стволов была перенарезана на калибр 88 мм. К апрелю 1945 г. в ПВО Берлина состояло двенадцать 88-мм русских пушек. Большинство же их использовалось на второстепенных участках.
Устройство 8,8-см зенитных пушек Flak 18, 36 и 37
Ствол 8,8-см пушки Flak 18 состоял из кожуха, свободной трубы и казенника. Крутизна нарезов переменная. Затвор полуавтоматический горизонтальный клиновой.
Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и гидропневматического накатника. Длина отката переменная. Тормоз отката снабжен компенсатором.
Основание лафета представляло собой крестовину, у которой боковые станины при переходе в походное положение поднимались вверх, а основная (продольная) балка выполняла на походе роль повозки.
К основанию лафета присоединена тумба, на которой укреплен вертлюг (верхний станок). Нижний конец штыря вертлюга заделан в салазки горизонтирующего механизма. Подъемный и поворотный механизмы имели по две скорости наведения. Уравновешивающий механизм пружинный, тянущего типа. Цилиндры уравновешивающего механизма укреплены при горизонтальном положении на вертлюге.
Система перевозилась при помощи двух ходов, которые при переводе системы из походного положения в боевое отделялись.
Она имела установщик трубки и пневматический досылатель.
Данные 8,8-см пушек Flak 18, 36 и 37
Калибр, мм………………………………………………………………………………….. 88
Длина ствола, мм/клб……………………………………………………………. 4930/56
Длина канала, мм/клб…………………………………………………………. 4690/53,3
Длина нарезной части, мм………………………………………………………….. 4093
Длина каморы, мм……………………………………………………………………….. 530
Вес ствола с затвором, кг……………………………………………………………. 1445
Лафет
Угол ВН, град. …………………………………………………………………… –3°; +85°
Угол ГН, град. …………………………………………………………………………… 360°
Высота линии огня при 0°, мм…………………………………………………….. 1600
Габариты в боевом положении, мм: длина……………………………………. 6810
ширина………………………………………………………………………………. 4950
высота (при –3°/ +85°)………………………………………………… 2340/6850
Габариты в походном положении, мм: длина……………………………….. 7700
ширина………………………………………………………………………………. 2400
высота………………………………………………………………………………… 2600
Вес откатных частей, кг……………………………………………………………… 1578
Вес системы, кг: в боевом положении………………………………………….. 5000
в походном положении………………………………………………………… 7200
Длина отката, мм: нормальная……………………………………………. 1050—700
предельная………………………………………………………………………….. 1080
Скорострельность, выстр./мин………………………………………………… 15—20
Расчет, чел. …………………………………………………………………………………… 9
Боеприпасы и баллистика 8,8-см Flak 18, 36 и 37
Снаряды:
1) Осколочная граната с ввинтным дном (8,8-см Spzgr L/4,5). Вес – 9 кг, длина – 396/4,5 мм/клб, взрывчатое вещество – 0,698 кг тротила. Взрыватели дистанционные:
а) Тиль Круппа Zt.Z.S/30 или Zh.Z.S/30;
б) Юнганса Zt.Z.S/30, Fg*;
в) Головной ударный АZ 23/28*.
* Сфера поражения представляет собой цилиндр диаметром 60 м и высотой 12 м.
2) Осколочная граната цельнокорпусная, длина – 396/4,5 мм/клб, вес ВВ 0,9 кг. Взрыватели те же.
3) Бронебойный (8,8-см Pzgr). Вес – 9,5 кг, длина – 338 мм, взрывчатое вещество – 0,148 кг тротила. Взрыватель донный Bd.Z.f 8,8-cm Pzgr.
4) Бронебойный обр. 39 (8,8-см Pzgr 39). Вес – 10,2 кг, длина – 338 мм, взрывчатое вещество – 64 г гексогена. Взрыватель Bd.Z. 5127.
Таблица 18

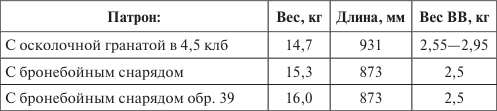

Патроны:
Таблица 19
Таблица стрельбы 8,8-см пушки обр. 18, 36 и 37
Досягаемость по высоте зенитной гранаты: баллистический потолок – 10 600 м, дальность действительного огня – 7675 м.
Устройство 8,8-см зенитной пушки Flak 41
Первоначально свободная труба ствола состояла из трех частей – каморной, средней и дульной. В конце 1944 г. перешли на трубу-моноблок. Свободная труба была заключена в кожух. Затвор горизонтальный клиновой, полуавтоматический. Досылка патрона производилась гидропневматическим валковым досылателем. Пушка имела электрогидравлические приводы вертикального и горизонтального наведения.
Лафет пушки имел четыре крестообразные станины, опиравшиеся в боевом положении на грунт. Для перевозки пушки подкатывались два колесных хода, образовавших повозку «типа 202».
Таблица 20

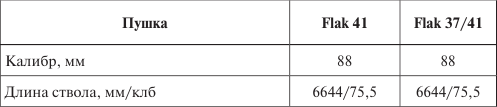

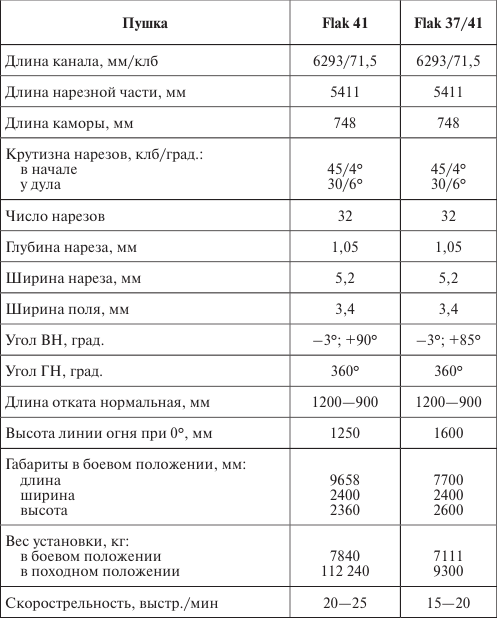

Данные 8,8-см пушек Flak 41 и Flak 37/41
