оборонял город, и был свидетелем того, как крупнокалиберная артиллерия короля Сигизмунда методично пробивала бреши в кирпичной кладке. Надо полагать, что «наряд» Шеин отбирал сам – будучи главой артиллерийского ведомства, он имел полную информацию о готовности того или иного орудия.
Интересно и то, что артиллерия комплектовалась по традиционному способу, однако же имела привнесенный иностранный элемент. Возглавлял ее И. Н. Арбузов и дьяк И. Костюрин, «начальный инжениор» Д. Николь, «городовой смышленник» Я. фан Роденбург, петардный мастер Э. Конгресс, не менее 8 иноземцев-подмастерьев. Артиллерия включала 184 московских пушкаря (на крупную осадную пищаль – по 4 пушкаря, на среднюю – от 2 до 4, на полковую пушку– 1 чел.), 5 плотников, 5 кузнецов
[89], до 1000 чел. «шанцекопов». Для охраны артиллерии придавался стрелецкий приказ (500 чел.) Гаврилы Бокина, вооруженный кремневыми ружьями.
С учетом того, что огромный парк из полутора сотен орудий невозможно было доставить сразу, то было принято решение отправлять артиллерию партиями. «Малый наряд» (полковая артиллерия) выступил на подводах 30 сентября и через пять дней прибыл в Можайск.
Тяжелый наряд был отправлен «по зимнему пути» только в январе 1633 г. «Инрог», «Пасынок», «Волк», «Кречет», «Царь Ахиллес», «Грановитая», «Стрела», «Коваль», «Вепрь», три «гладких», семь голландских и три мортиры, припасы к ним и лафеты перевозились под Смоленск более месяца – только 4 марта осадная артиллерия подошла к крепости. Промедление с доставкой тяжелой артиллерии стало одной из причин провала осады.
Роспись артиллерии, отобранной для Смоленского похода, – первый сохранившийся документ, перечисляющий не только калибры орудий и их названия, но и указывающий вес орудий, станков, волоков, а также количество подвод под каждое орудие. Но, к сожалению, в росписи не содержится информации о годах отливки, надписях и размерах, поэтому мы не можем определить, когда и кем были отлиты пищали «Пасынок», «Коваль», «Стрела», «Вепрь», «Грановитая» и др.

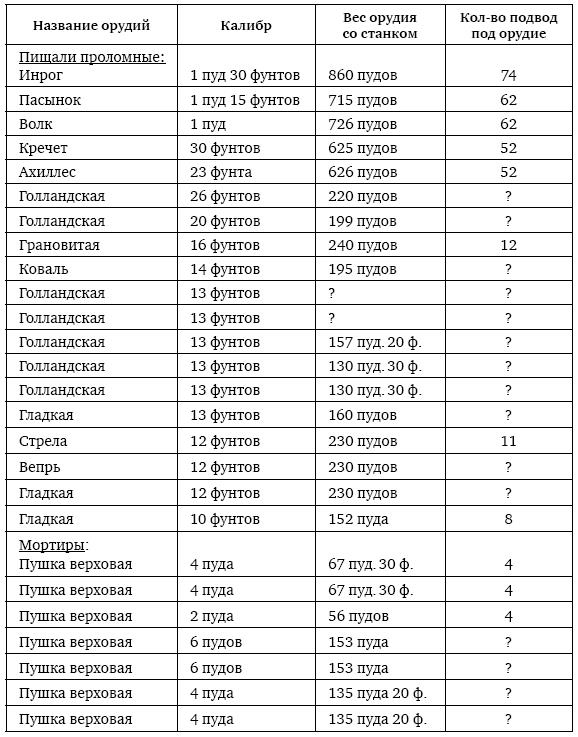

Роспись тяжелой артиллерии в Смоленском походе
Помимо этого в составе среднего и мелкого наряда было:
– 2 пищали по 8 фунтов (вес со станком по 91 пуду, по 6 подвод на орудие);
– 2 пищали по 6 фунтов (вес со станком по 101 пуду, по 7 подвод на орудие);
– 2 пищали по 4 фунта (вес со станком по 53 пуда и 44 пуда 23 фунта, по 4 подводы на орудие);
– 3 пищали по 4 фунта (вес со станком по 40 пудов 10 фунтов, по 3 подводы на орудие);
– 1 пищаль по 4 фунта (вес со станком 29 пудов 15 фунтов, 2 подводы);
– 6 пищалей по 3 фунта (вес со станком по 44–46 пудов, по 3 подводы на орудие);
– 116 коротких пищалей, что литы по немецкому чертежу Ю. Коэта (вес орудия со станком по 9-10 пудов, 117 подвод всего).

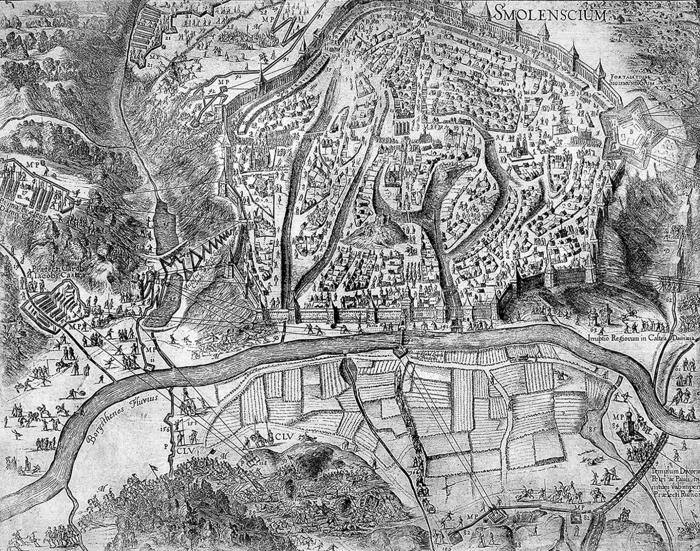

Осада Смоленска. Гравюра В. Гондиуса 1636 г.
Основные силы воеводы М. Б. Шеина без артиллерии подошли под Смоленск в начале декабря 1631 г. Место дислокации воеводского корпуса было там же, где был лагерь московских воевод в 1614–1617 гг., – к востоку от крепости, на левом берегу Днепра в излучине. Рядом с лагерем Шеина расположились укрепления полковников Хареслебена и фан Дама, на Девичьей горе расположился отряд донских казаков. Покровскую гору занял полк Сандерсона.
Весь собранный наряд Пушкарский приказ передал в начале 1632 г. Разряду. В августе 3 верховые пушки вместе с «полковым нарядом» были посланы в армию М. Б. Шеина. Тяжелая артиллерия из 19 орудий перевозилась 3 месяца (январь – март). Для ее перевозки потребовалось 453 подводы
[90].
К западу от крепости на левом берегу у р. Ясенной встали полки князя С. В. Прозоровского и стольника Б.М. Нагого. С востока расположились полки под началом А. Лесли.
Укрепления лагерей были устроены «по-нидердандски» – зигзагообразными линиями валов и окопов, бастионов и редутов.
Расстановку и распределение осадного наряда под крепостью мы можем в большей степени реконструировать благодаря гравированному плану с экспликациями, который был сделан к 1636 г. по заказу Владислава IV гравером из Данцига Виллемом Гондиусом. План состоит из 16 медных досок, на которых изображен осажденный Смоленск, сражения в окрестностях и схемы укреплений. Уникальный иконографический источник составлялся по свидетельствам очевидцев – точность и достоверность изображений проверяли сам король Владислав и К. Радзивилл
[91].
Согласно описаниям плана (которые были составлены чуть позже, в 1636–1637 гг.), основными батареями, обстреливавшими Смоленск, были двух-трехпушечные. Так, под № 10 показана «пушечная батарея, поражающая частыми выстрелами стражу городского моста», под № 13 – «две батареи, одна о трех, другая о двух пушках».
Под № 18 обозначена «батарея, с которой громили башни», под № 30 – «батарея Лесли из осадных пушек, из коих самая меньшая была 48-фунтового калибра». Особо отмечена под № 32 трехпушечная батарея из самых больших орудий, установленная на кургане: «Одна пушка, называемая единорогом, была 70-фунтовая, другая 60-фунтовая; самая меньшая была 46-фунтовая. От этих трех батарей стрельба производилась беспрестанно так, что наконец сделан был значительный пролом в стене». Орудия эти идентифицируются – это «Инрог», «Пасынок» и «Волк». На этом ответственном участке руководили атакой иностранные инженеры француз Д. Николь и петардный мастер Э. Конгресс
[92].
Под № 57 и 59 отмечены русские батареи о трех пушках, а под № 83 – «редут с двумя пушками против города для удержания вылазок».
