Для публикации этого источника необходимо было корректно перевести названия предметов согласно принятой в XVIII в. в России терминологии. Пояснения терминов следовало давать по словарям того же периода, но современным русским языком; словарные статьи XIX–XX вв. по возможности не использовались, чтобы избежать искажения смысла и «осовременивания» понятий. При подготовке современного перевода подписей к элементам гравюры автор опирался на перевод из петровской коллекции, на русские инженерные словари XVIII в. (Василия Суворова 1724 г. (С)
[2084] и Николая Курганова 1777 г. (К)
[2085]), на европейские лексиконы (немецкий Kriegs Lexicon 1726 г. (KL), английский Military Dictionary 1704 г. (MD), французский Nouveau Dictionnaire Francoise 1709 г. (NDF)), на изданные на русском языке артиллерийские трактаты (Бухнера 1711 г. (Б)
[2086], Сен-Реми 1733 г. (СР)
[2087]), а также на указатель слов и выражений, вошедших в русские документы и издания по инженерному искусству начала XVIII в., собранный Ф. Ф. Ласковским
[2088].
Шенк, Питер (Schenk, Pieter)
(1660–1711/1718)

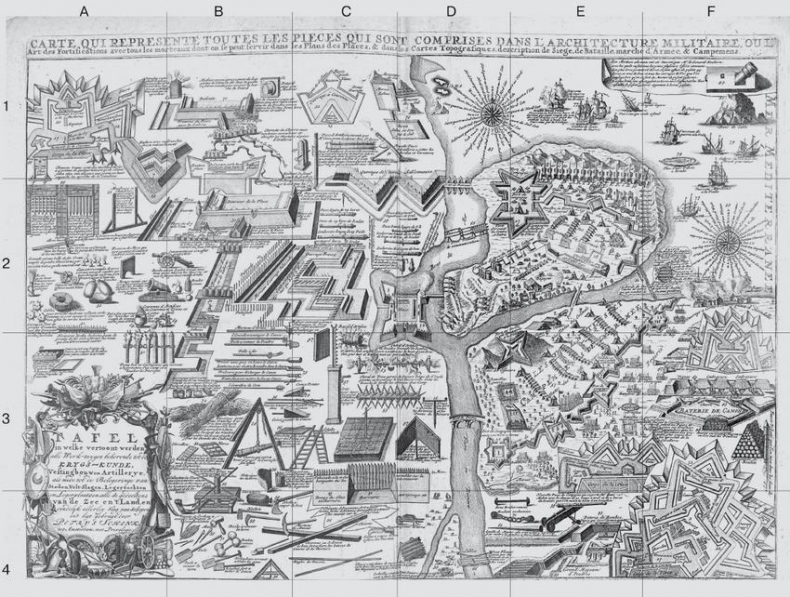

Таблица, показующая все части воинской науки, фортификации, артиллерии, осад, баталий, маршей и лагерей и всего касающегося войны на море и на суше.
Амстердам, 1703. Collection Rijksmuseum, Amsterdam
При всем многообразии иллюстрированных трактатов по военному делу, ни один из них не может похвастаться такой наглядностью, лаконичностью и охватом, как эта таблица Питера Шенка. Собранные в ней изображения удачно дополняют словарь терминов.

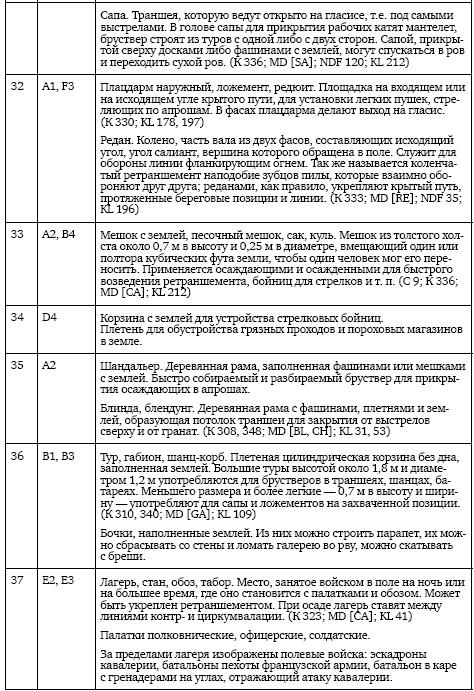

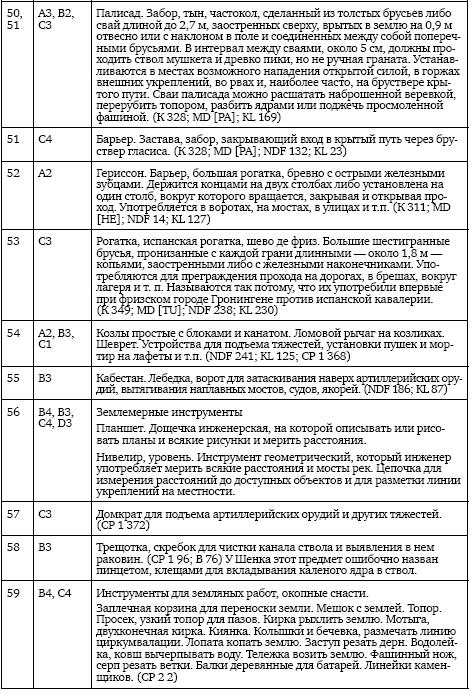

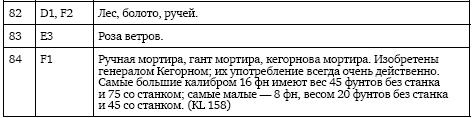

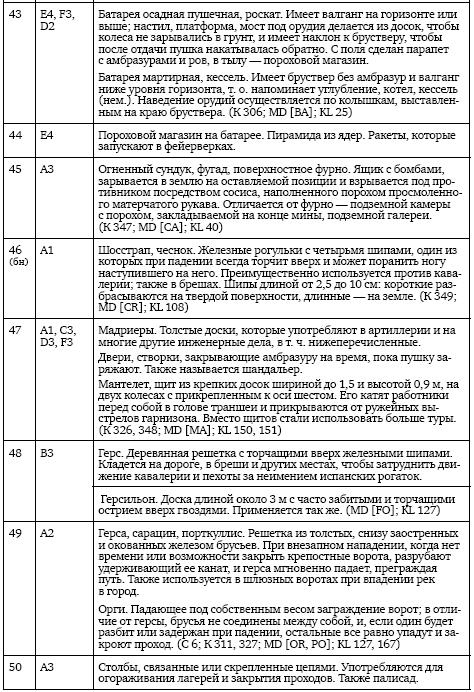

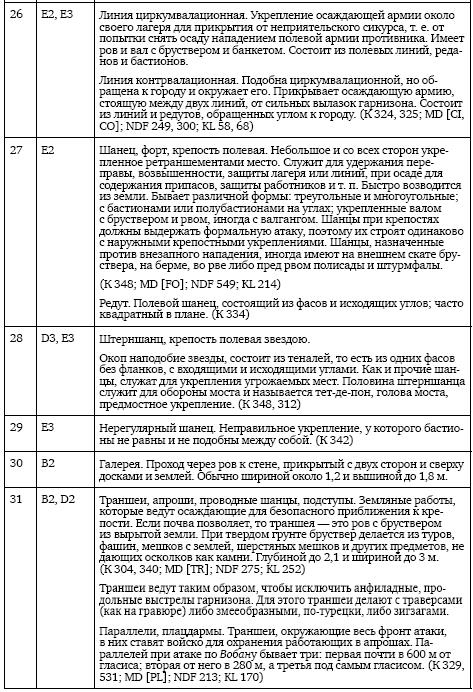

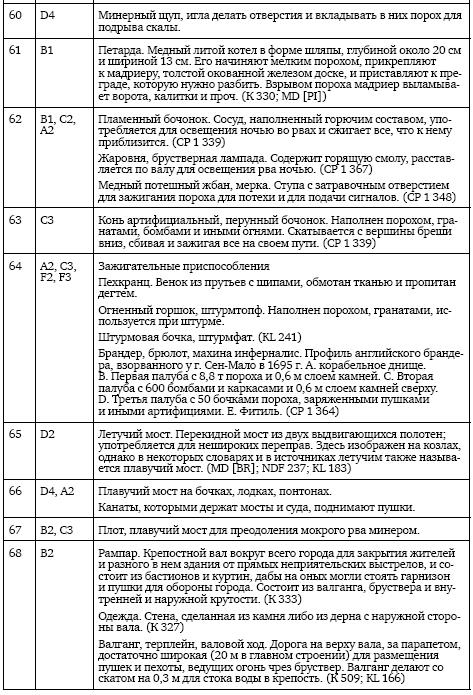

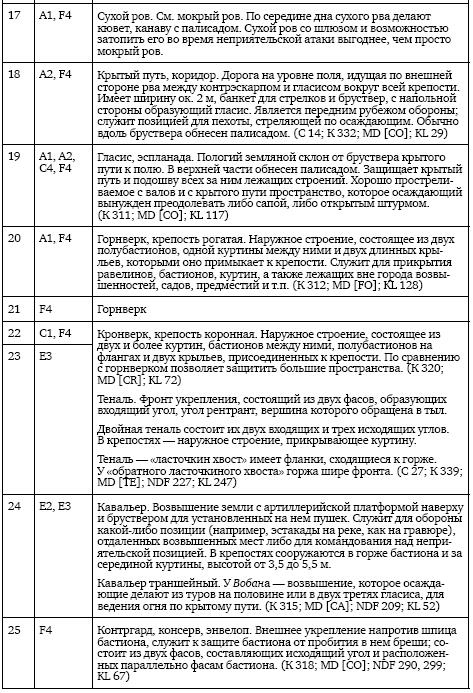

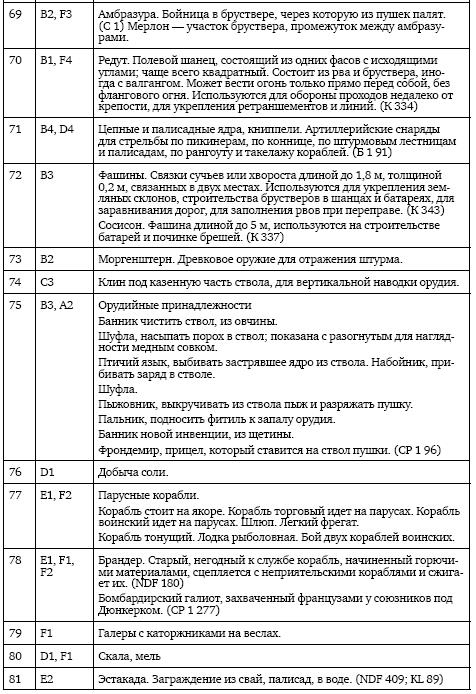

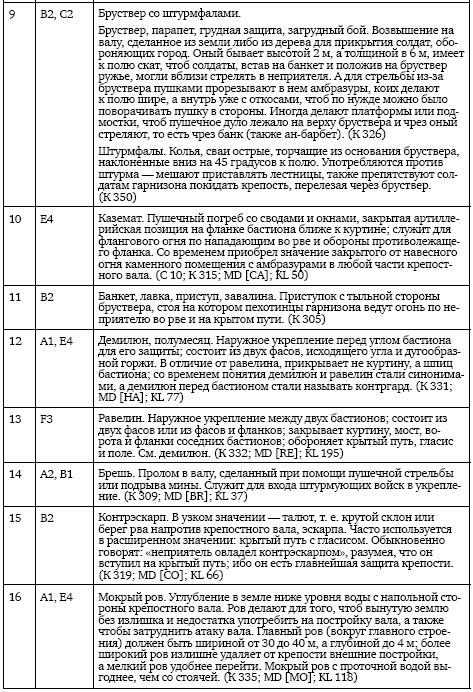

На листе 84 пронумерованных и подписанных объекта, но у многих других подписанных изображений номера отсутствуют. Описание таких предметов отнесено либо к номерам ближайших объектов, либо к номерам объектов одного и того же вида (напр., артиллерийские орудия); для удобства ориентирования лист разбит на квадраты
[2089].
Библиография
Неопубликованные источники
Архив Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВ и ВС). Ф. 2. Приказ артиллерии.
Архив Санкт-Петербургского института истории РАН (НИА СПбИИ РАН). Ф. 83. Походная канцелярия А. Д. Меншикова; Ф. 36. Воронцовы; Ф. 270. Комиссия по изданию писем и бумаг Петра Великого.
Библиотека российской академии наук (БАН). Рукописные фонды. П I Б. Библиотека Петра I.
Российская национальная библиотека (РНБ). Отдел рукописей. Ф. 588. Погодин М. П.; Ф. 885. Эрмитажное собрание; Ф. 1000. Собрание отдельных поступлений.
Российский государственный архив военно-морского флота (РГА ВМФ). Ф. 233. Канцелярия генерал-адмирала Ф. М. Апраксина.
Российский государственный военно-исторический архив (РГВИА). Ф. 2584. Лейб-гвардии Семеновский полк. Штаб полка.
The University of Nottingham. Manuscripts and Special Collections. Letters and papers of Robert Harley, 1st Earl of Oxford. Pw2 Hy 1236. Names of the Russian Generalls, who command at the Siege of Narva, 1704.
Опубликованные источники
1. A military dictionary. Explaining all difficult terms in martial discipline, fortification, and gunnery. London, 1704.
2. Adlerfeld G. The military history of Charles XII. King of Sweden, written by the express order of his Majesty, by M. Gustavus Adlerfeld. Vol. 1–3. London, 1740.
3. Bland H. A Treatise of Military Discipline; in which is laid down and explained the duty of the officer and soldier thro’ the several branches of service. London, 1727.
