Из 150 полученных предложений для установки на КА «Пионер-F/G» в марте 1969 г. были выбраны 11 научных инструментов:
1) видовой фотополяриметр IPP (Imaging Photopolarimeter) для фотометрической и поляриметрической съемки с четырьмя детекторами на два диапазона длин волн (390–500 и 595–720 нм) и две поляризации, способный также формировать цветные изображения Юпитера и его спутников размером примерно 500 × 500 элементов;
2) ультрафиолетовый фотометр UVP (Ultraviolet Photometer) для регистрации рассеяния света атмосферой Юпитера в линиях водорода и гелия (121,6 и 58,4 нм), а также для оценки количества межзвездного нейтрального водорода и гелия, проникающего в гелиосферу извне, и концентрации водорода в межзвездной среде;
3) инфракрасный радиометр IRR (Infrared Radiometer) – двухканальный прибор (14–25 и 29–56 мкм) для измерения теплового потока от диска Юпитера и его распределения по поверхности.
4) анализатор плазмы PA (Plasma Analyzer) для измерения плотности потока, направления движения и энергии протонов и электронов солнечного ветра. Анализатор высокого разрешения имел 26 каналов с фотоумножителями на диапазон энергий от 0,1 до 8 кэВ. Анализатор среднего разрешения включал пять электрометров для регистрации ионов с энергиями 0,01–18,0 кэВ и электронов 1–500 эВ;
5) прибор для регистрации заряженных частиц CPI (Charged Particle Composition Instrument). Два телескопа частиц межпланетной среды были рассчитаны на ионы с энергией 1–500 МэВ, протоны от 0,4 до 10 МэВ и альфа-частицы. Два датчика захваченных частиц радиационных поясов Юпитера были представлены твердотельной ионной камерой для регистрации электронов от 3 МэВ и детектором протонов с энергией выше 30 МэВ на основе ториевой фольги;
6) телескоп космических лучей CRT (Cosmic Ray Telescope) для регистрации энергетического спектра частиц солнечного и галактического происхождения имел в своем составе два твердотельных телескопа на диапазоны энергий протонов 56–800 МэВ и 3–22 МэВ и третий, измеряющий поток электронов от 0,05 до 1,0 МэВ и протонов от 0,05 до 20 МэВ;
7) гейгеровский телескоп GTT (Geiger Tube Telescope) объединял в своем составе семь датчиков на трубках Гейгера – Мюллера для регистрации потока, энергетического спектра и углового распределения протонов и электронов радиационных поясов с энергиями выше 5 МэВ и от 2 до 50 МэВ соответственно, а также электронов низких энергий (от 40 кэВ);
8) детектор электронов и протонов радиационных поясов Юпитера TRD (Trapped Radiation Detector) – прибор аналогичного назначения, включавший расфокусированный черенковский счетчик электронов высоких энергий (0,5–12 МэВ), детектор электронов низких энергий (100–400 кэВ) и три устройства для дискриминации электронов и протонов: всенаправленный счетчик на твердотельном диоде (частицы до 3 МэВ, протоны 50–350 МэВ) и два сцинтилляционных детектора, позволяющие отличить электроны с энергиями до 5 кэВ от протонов до 50 кэВ;
9) гелиевый векторный магнитометр HVM (Helium Vector Magnetometer) для измерения трех компонент межпланетного магнитного поля в пределах от 0,01 до 140 000 нТл, то есть до 1,4 Гс
[20];
10) детектор астероидных и метеороидных частиц AMD (Asteroid-Meteoroid Detector﹚ – блок из четырех фотометров, каждый с 20-сантиметровым основным зеркалом и полем зрения 8°, для регистрации объектов размером от астероида до пылинки и определения расстояний до них и скоростей движения;
11) детектор метеороидных частиц MD (Meteoroid Detector) использовал 13 панелей размером 15 × 30 см, которые в сумме занимали площадь 0,605 м2 на задней стороне остронаправленной антенны. Каждая панель состояла из 18 ячеек, заполненных аргоном и азотом, так что всего их было 234. Попадание частицы массой от 10–9 г и выше фиксировалось по пробою стальной мембраны толщиной 25 мкм, а скорость падения давления указывала на ее массу.

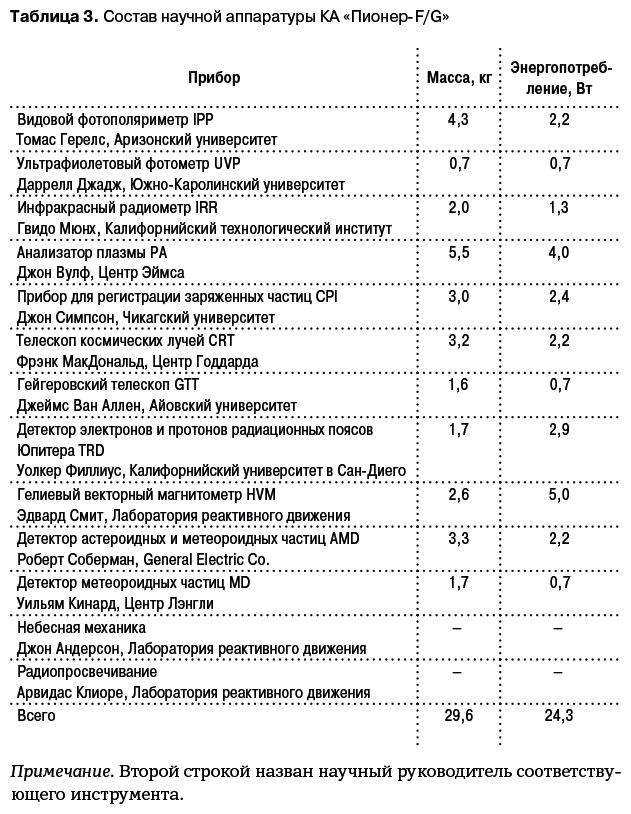

Масса научной аппаратуры составила 30 кг. Большая ее часть размещалась в специальном боковом отсеке в нижней части корпуса, за исключением двух датчиков микрометеоритов, анализатора плазмы и телескопа космических лучей. Два эксперимента проводились вообще без размещения специальных приборов на борту – определение массы Юпитера и четырех галилеевых спутников по траекторным измерениям и радиопросвечивание атмосфер Юпитера и Ио сигналом бортового передатчика.
Стоимость двух летных зондов вместе с научной аппаратурой и обработкой данных была оценена в 100 млн долларов. В эту сумму входило также изготовление до конца 1970 г. одного технологического аппарата для наземных испытаний. Носители, запуски и услуги по управлению и приему информации Сетью дальней связи DSN оплачивались отдельно.
Сеть DSN
[21] находилась в подчинении Лаборатории реактивного движения и обеспечивала полет аппаратов «Пионер-F/G» по соглашению с Центром Эймса. Для этого использовались антенны и аппаратура обработки трех комплексов дальней связи в Калифорнии, Австралии и Испании, одна из антенн в Южно-Африканской Республике
[22] и некоторые привлеченные средства.
Глава 2
Первое путешествие к царю планет
Через пояс астероидов
Старты двух «Пионеров» спланировали с годовым интервалом. Первое астрономическое окно, определяемое движением Земли относительно Юпитера, продолжалось с 27 февраля по 13 марта 1972 г. Этим датам старта соответствовали встречи с планетой в период с 21 ноября 1973 г. по 27 июля 1974 г.
Ракету «Атлас-Центавр» номер AC-27 собрали на стартовой площадке LC-36A мыса Кеннеди
[23] 22 декабря 1971 г. Аппарат привезли на космодром 15 января спецсамолетом MiniGuppy, протестировали в монтажно-испытательном корпусе AD, заправили, состыковали с разгонным блоком и укрыли обтекателем, после чего доставили на старт и в середине февраля установили на носитель. 22 февраля подвели итог испытаниям и назначили пуск на 27 февраля. Накануне старта, чтобы свести к минимуму облучение персонала и сооружений стартового комплекса, изделие оснастили РИТЭГами. Стартовая масса ракеты космического назначения была 146 673 кг при высоте 40,3 м.
Пуск назначили на 27 февраля в 20:52 EST
[24], однако в этот вечер в 19:31 из-за грозы обесточило весь комплекс LC-36. Попытка восстановить питание в 19:43 была безуспешной. На проверку состояния ракеты после сбоя было нужно от часа до двух, ветер на больших высотах все равно был вне допуска, и в 20:01 старт отменили.
