Рабочая группа также предложила создать для скорейшего исследования внешних планет более дешевый аппарат класса «Маринер». Созванная в июне 1969 г. конференция ученых из Комиссии по космической науке поддержала эту идею и выдала на-гора план аж из пяти пусков в порядке приоритетов: один старт в 1974 г. для сброса зонда внутрь Юпитера или для отклонения Юпитером к Солнцу и изучения околосолнечной среды, запуск в 1976 г. с целью создания спутника Юпитера, две миссии «Большого тура», описанные выше, и дополнительная экспедиция к Урану и Нептуну со сбросом зондов в начале 1980-х.

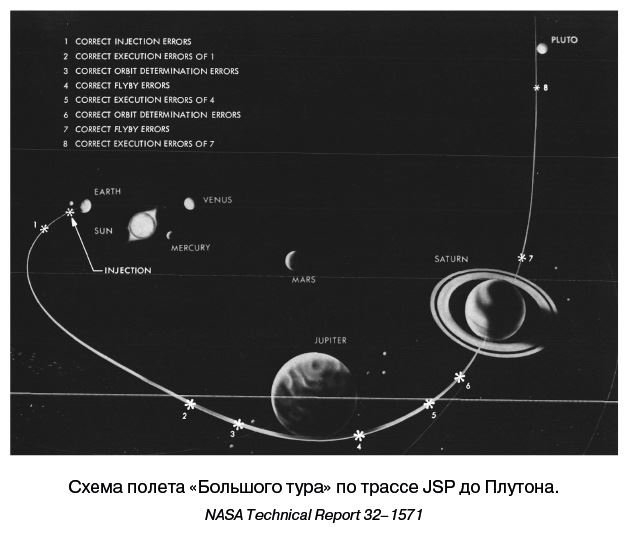

В описываемое время NASA еще не имело опыта создания межпланетных аппаратов с гарантированным сроком активного существования в несколько лет. Нужно было доказать техническую реализуемость проекта с учетом большой продолжительности полета (от 7 до 13 лет в зависимости от сценария). С этой целью в JPL в июле 1968 г. была начата перспективная работа по теме TOPS: Thermoelectric Outer Planets Spacecraft, то есть «Термоэлектрический КА для внешних планет». Она предусматривала подготовку проекта, изготовление и испытание отдельных систем и инженерного макета КА, а также создание системы сертификации для длительных миссий. Сначала проработка велась по основному сценарию «Большого тура», затем – для вариантов JSP и JUN.
В декабре 1968 г. необходимый объем средств на проект TOPS был оценен в 17,5 млн долларов; фактически до декабря 1971 г. был израсходован 21 млн – 7 млн в 1970-м, 10 млн в 1971-м и 4 млн в 1972 ф.г., причем от изготовления инженерного макета по ходу реализации отказались. Предварительный проект TOPS был закончен к маю 1970 г., общее описание аппарата и его подсистем появилось в сентябрьском номере Astronautics & Aeronautics, а проект в целом представлен на брифинге для представителей промышленности в сентябре 1971 г.

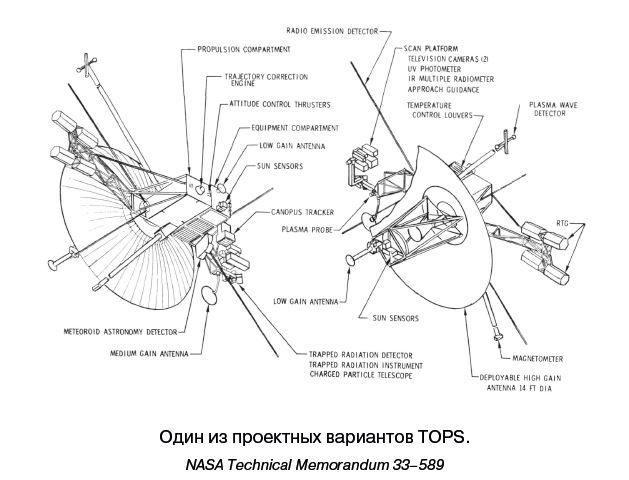

Проектанты предложили аппарат, питаемый от четырех радиоизотопных генераторов типа MHW-RTG на плутонии-238 суммарной мощностью 550 Вт в начале и 439 Вт после девяти лет использования. Источники питания размещались на откидной 1,5-метровой штанге, служебная аппаратура экранировалась от их воздействия. Предусматривалась и защита от мощных радиационных полей, ожидавшихся в окрестностях Юпитера. Камеры и другие научные инструменты размещались на поворотной (сканирующей) платформе. Штанга магнитометра и детектора плазмы имела длину 9,1 м. Всего под полезную нагрузку резервировалось 107 кг массы и 115 Вт мощности.
TOPS должен был иметь трехосную систему стабилизации, измерительными устройствами которой были солнечный датчик и датчик Канопуса, используемые на АМС серии «Маринер», а исполнительными – маховики, работающие от электросети КА и требующие лишь минимального расхода гидразина в сеансах разгрузки за счет включения в импульсном режиме двигателей ориентации тягой по 0,23 кгс
[8]. Коррекции траектории возлагались на однокомпонентный ЖРД тягой 25 фунтов (11,3 кгс, 110 Н) с запасом топлива, соответствующим суммарному приращению скорости 220 м/с.
Связной радиокомплекс включал командный приемник S-диапазона, передатчики диапазонов S и X с усилителями двух разных типов и четыре антенны: остронаправленную зонтичную диаметром 4,26 м, разворачиваемую после запуска КА и сходную по конструкции с антенной лунного научного комплекса ALSEP, малонаправленную и две ненаправленные. Он обеспечивал передачу от Нептуна, с расстояния 30 а.е., на скорости 2048 бит/с, что позволяло за 11 суток принять на Земле до 400 снимков размером по 5 Мбит каждый. Для промежуточного хранения данных предусматривалось два записывающих устройства на магнитной ленте емкостью по 1 Гбит и буферная память на 64 Мбит. При пролете Юпитера всю информацию можно было передавать в реальном масштабе времени со скоростью 131 072 бит/с.
Как это делается: биты и байты
Бит – это универсальная единица информации с двумя значениями – 1 («да») и 0 («нет»). Один бит в секунду можно передавать даже фототелеграфом: если в данную секунду фонарь дает вспышку, то это единица, а если нет, то ноль. Высокоскоростные оптические линии передачи информации начинают применяться на околоземных КА, но дальний космос пока остается сферой применения радиоканалов. Последовательность передаваемых битов перед отправкой кодируется так, чтобы можно было свести к минимуму ошибки на приемной стороне. До кодирования может также проводиться сжатие информации математическими методами. Лишь на Земле после приема и обработки сигнала данные (например, изображение) могут быть преобразованы в привычную нам байтовую структуру, по 8 бит в байте, и сохранены в том или ином компьютерном формате.
Учитывая продолжительность полета и большое время радиообмена (порядка восьми часов у Нептуна!), аппарат должен был обладать высокой автономностью. Отсюда необходимость установки бортового компьютера. Но что если откажет сам компьютер?
Для решения этой проблемы в JPL уже несколько лет велась разработка управляющей машины STAR
[9] с возможностями самотестирования и самовосстановления. В 1965 г. команда д-ра Альгирдаса Авижениса
[10] создала первую работающую модель компьютера типа STAR, а к 1969 г. – собственно компьютер из десяти модулей, способный в течение 0,01 секунды выявить неполадку и выполнить необходимую переконфигурацию. За состоянием модулей по выдаваемым ими диагностическим сообщениям следил специальный троированный процессор TARP. В виде рабочего макета этот комплекс занимал три стойки в человеческий рост, так что миниатюризация его представляла серьезную проблему.
