— Оно называется ШТУРВАЛ, да? — сказал Вася.
— Это название получилось из двух голландских слов: «штуур» — «руль» и «виль» — «колесо»… А трос на валу между штурвалами называется ШТУРТРОС. Это уже передающая система. На современных судах вместо штуртроса — сильные машины и механизмы, но задача у них та же — они передают усилия системы управления на РУЛЬ. Он-то и есть третья часть рулевого устройства.
Если рассказывать без лишних сложностей, руль состоит из оси и лопасти. Ось руля называется БАЛЛЕР, а верхушка баллера — ГОЛОВКА РУЛЯ.
А лопасть, которая поворачивается в воде и меняет путь корабля, именуется ПЕРО РУЛЯ.
Итак, повторяю: рулевое устройство состоит из
системы управления,
передающей системы и
руля.
— Пошли за мной… — И гном Мотя, включив фонарик, повел друзей под палубу. Туда, куда уходил от штурвала трос.
В темном помещении трос через блоки тянулся к самой корме. Там ребята разглядели что-то похожее на крепкий столб, уходящий нижним концом сквозь днище. Мотя сказал, что это и есть баллер. Концы штуртроса крепились к перекладине баллера.
— А перо руля внизу, оно петлями прикрепляется к ахтерштевню.

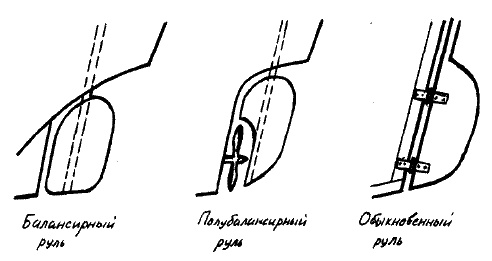

Форма у руля (точнее, у пера) бывает разная. Иногда перо похоже на лопату, где ось проходит близко к середине. Такой руль называется балансирный. Передняя половина пера балансирует в воде заднюю половину и облегчает усилие при повороте.
А бывает руль полубалансирный. Это когда передняя половинка пера по длине короче задней. Делается это, если надо освободить место для винта, на судне с двигателем.
А на парусниках чаще всего ставят обыкновенный руль, у которого перо лишь с одной стороны баллера.
— Значит, у нас на «Звенящем» будет обыкновенный руль? — спросил Вася.
— Лучше поставить полубалансирный, — посоветовал Слава. — Ведь Яков Платонович говорил, что на фрегате будет небольшой двигатель.
На том и порешили. И хотели уже попрощаться с Модестом Мокроступовичем. Но тот сказал, что урок не закончен.
— Помимо рулевого устройства на корабле есть и другие.
Например,
ШВАРТОВОЕ УСТРОЙСТВО
— Без него вам никогда не удержать корабль у причала, — разъяснил Мотя. — А удерживают его с помощью специальных тросов, которые называются ШВАРТОВЫ. Слышали, наверно, такое выражение: «Отдать швартовы». Это значит освободить причальные тросы, когда отправляешься в плавание.
На палубе и на причале швартовы крепятся на специальных металлических тумбах. Пойдемте, покажу…
Все снова поднялись на палубу. К палубным доскам были привинчены черные тумбы — большие, первокласснику Антону чуть не до пояса.

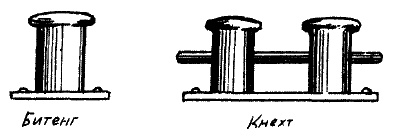

— Вот это одинарная бухта называется битенг. А вон та, двойная, — кнехт.
— Перекладинка помогает удерживать намотанный трос! — догадался Антон.
— Да. На кнехт швартов накладывают обычно «восьмерками». А перекладина называется кнехтовая краспица. Впрочем, бывают кнехты и без краспиц…
Надо сказать, что у кнехтов и у битенгов ох какая нелегкая служба на кораблях и пристанях. Нагрузочка-то на них ложится ой-ей-ей…
Кот Василиса потерся боком о битенг. Видимо, из уважения к его нелегкой службе. Слава погладил холодный чугун и сказал:
— Битенг похож на ствол чугунной пушки, который поставили торчком. Только отверстия нет…
— Ты абсолютно прав! — оживился Модест Мокроступович. — Раньше чугунные пушки, которые отслужили свой срок, часто использовали как битенги. Только не на судах, а на берегу. Их до половины или глубже вкапывали в землю — вертикально или слегка наклонно. Поэтому до сих пор тяжелые береговые битенги моряки иногда называют причальными пушками…
В голосе Моти появилась мечтательность.
— Помню, как я, совсем еще юный гном, любил сидеть, прислонившись к такой пушке, и смотреть в море. Я ждал от гномовского начальства назначения на какой-нибудь корабль и мечтал о дальних плаваниях… Жерло пушки было забито землей, и на ней цвели одуванчики. Их качал соленый ветерок. А чайки кричали так призывно, так приветливо… И вся жизнь была впереди… Я был тогда не седой, а золотоволосый, как Вася…
Все вежливо помолчали, пережидая лирические воспоминания старого корабельного гнома. Васе понравилось, что когда-то Модест Мокроступович тоже был рыжим. Лишь Антон Штукин не хотел терять времени. Подождав полминуты, он спросил:
— Извините, а это что такое?
— Что?.. Это?.. А это приспособление называется киповая планка.
Киповые планки тоже относятся к швартовому устройству. Служат для того, чтобы придавать тросам нужное направление. А то, если швартовы будут скользить, где им вздумается, мотаться по палубе, они могут наделать всяких бед.
Это довольно простая киповая планка. Бывают посложнее, с роликами, чтобы тросы не терлись о металл. Ролики называются роульсы…
Ну, а теперь подведем итог. Что входит в швартовое устройство?
— Битенги и кнехты!
— Киповые планки!
— И сами швартовы!
Гном покивал.
— Отлично… А теперь еще об одном устройстве. Очень-очень важном… Вам не надоело слушать? Спать не хочется?
— Нет!!
— Тогда пошли на бак.
На залитой лунным светом носовой палубе ребята увидели разлапистый черный якорь. Он лежал на досках.
Друзья не сразу поняли, что это такое — очень уж громадный был якорь. Он не поместился бы в «каюту» Якова Платоновича.
— Вот, — торжественно сообщил гном. Без этой вещи не может отправиться в плавание ни один корабль.
— А ведь верно, — шепотом согласился Вася. И посмотрел на остальных: как, мол, мы про это забыли?
— Садитесь, — пригласил Мотя. — И поговорим о якорях.
Все уселись у якоря на палубу. Доски были теплыми от голубого лунного света (не забывайте, что это волшебный сон).
— Якорь — очень давнее изобретение человечества, — солидно, словно профессор, начал Мотя. — Как появились лодки и корабли, так появилась и необходимость время от времени останавливать их на ходу и удерживать на месте. А как удержать, если берег далеко? За воду-то не уцепишься. Можно уцепиться только за дно. Чем? Конечно, якорем!
