Онлайн книга «Авиация Красной армии»

Cтраница 11

Характеристики ДИП (АНТ-29): экипаж – 2 человека, силовая установка – 2 х М-100 мощностью по 750 л. е., размах крыла – 19,19 м и его площадь – 56,8 м2, длина – 11,1 м, взлетный вес – 4960 кг, максимальная скорость – 352 км/ч, вооружение – 1 пушка АПК-8, 3 пулемета ШКАС калибра 7,62 мм.

Ер-2

Бомбардировщик Ер-2 представлял собой доработку скоростного пассажирского самолета «Сталь-7» P.Л. Бартини (см. ниже). P.Л. Бартини, будучи репрессированным, с января 1938 г. не принимал участия в постройке и испытаниях своего самолета, который доводился и испытывался уже без него коллективом конструкторов, в составе которого работал Владимир Григорьевич Ермолаев. Испытания самолета «Сталь-7» прошли успешно, он продемонстрировал прекрасные летные качества, поэтому в январе 1939 г. было решено переделать его в бомбардировщик. Для этой цели в системе «Аэрофлота» организовали ОКБ, руководителем которого назначили В.Г. Ермолаева.

Авиация Красной армии

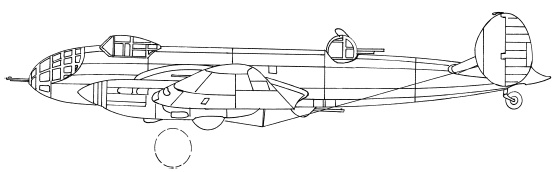

Ер-2


Новое ОКБ энергично взялось за работу и в мае 1940 г. выпустило опытный образец бомбардировщика под обозначением ДБ-240. По сравнению с предшественником ДБ-240 получил кабину штурмана в носовой части фюзеляжа, кабину летчика, смещенную к левому борту, и две задние стрелковые установки (верхняя и нижняя), разнесенное хвостовое оперение и фюзеляжный бомбоотсек. В июне 1940 г. впервые взлетел опытный образец с двигателями М-105, он проходил летные испытания до октября того же года. По результатам летных испытаний самолет запустили в серию под обозначением Ер-2. Бомбардировщики Ер-2 с первых же дней начавшейся войны приняли участие в боевых действиях, к осени 1941 г. укомплектованные этими бомбардировщиками два авиационных полка стали участвовать в дальних рейдах на Берлин и Кенигсберг.

В конце 1941 г. ОКБ В.Г. Ермолаева эвакуировали в Сибирь, к весне следующего года оно вновь вернулось в Москву, где продолжилась работа по модернизации самолета Ер-2. Пошли в серию машины Ер-2/АЧ-30Б с дизельными двигателями АЧ-30Б и увеличенной дальностью полета, до конца войны их построили около 300 экземпляров.

В 1944 г. В.Г. Ермолаев умер от тифа, поэтому сотрудников его ОКБ перевели в ОКБ П.О. Сухого, где и продолжились работы по Ер-2. Был разработан пятиместный вариант тяжелого бомбардировщика с дальностью полета до 5000 км и бомбовой нагрузкой до 5000 кг. В конце 1944 г. были построены 3 машины Ер-2 ОН (особого назначения), у которых вместо бомбоотсека и стрелковых точек был оборудован пассажирский салон, рассчитанный на перевозку 9 человек. Один из модернизированных Ер-2 в конце войны использовался в качестве самолета-носителя при испытаниях крылатых ракет 10Х разработки В.Н. Челомея. Всего до конца войны было выпущено 462 экземпляра Ер-2.

Характеристики Ер-2: экипаж – 4 человека, силовая установка – 2 х М-105 мощностью по 1100 л. е., размах крыла – 23 м и его площадь – 72,1 м2, длина самолета – 16,4 м, вес пустого – 6500 кг, взлетный вес – 12 570 кг, максимальная скорость – 437 км/ч, дальность – 4100 км, практический потолок – 7700 м, вооружение – 1 пушка ШВАК калибра 20 мм, 2 пулемета калибра 7,62 мм (1 – УБТ и 1 – УБК) и 1000 кг бомб.

Характеристики Ер-2/АЧ-30Б: экипаж – 5 человек, силовая установка – 2 х АЧ-ЗОБ мощностью по 1500 л. е., размах крыла – 23,08 м и его площадь – 79,08 м2, длина самолета – 16,58 м, взлетный вес – 14 850 кг, максимальная скорость – 420 км/ч, дальность – 5000 км, практический потолок – 7200 м, вооружение – 1 пушка ШВАК калибра 20 мм, 2 пулемета калибра 7,62 мм (1 – УБТ и 1 – УБК) и 1000 кг бомб.

И-4 (АНТ-5)

В феврале 1926 г. в ЦАГИ по заданию ВВС началась разработка истребителя И-4, имевшего в ЦАГИ обозначение АНТ-5, работой вначале руководил А.И. Путилов, а затем П.О. Сухой.

Постройка опытного самолета-полутораплана АНТ-5 началась в конце 1926 г., в августе 1927 г. машина вышла на заводские испытания. После ряда доработок самолета в конце 1927 г. приняли решение о начале производства И-4 с поставкой первого серийного образца к 1 ноября 1928 г. Но ВВС постепенно теряли интерес к И-4, значительно уступавшему истребителям нового поколения – И-5, И-7, а кое в чем и более старым И-3. К концу 1931 г. производство И-4 было прекращено.

И-4 был использован для ряда интересных экспериментов. B.C. Вахмистров применил его в первом варианте своего «Звена» – два И-4 стояли на крыле носителя ТБ-1, причем нижние крылья бипланов снимались, что почти не влияло на их летные характеристики. В 1931 г. начались работы по оснащению И-4 динамореактивными пушками АПК-3 калибра 65 мм.

В мае 1933 г. на испытания был поставлен самолет И-4 № 1649 с двумя АПК-3, установленными под верхним крылом. Наземные испытания проводились с зарядами различной мощности. При использовании зарядов массой 425 г отмечалось разрушение обшивки фюзеляжа – исходящие газы буквально «отсасывали» ее от конструкции.

Во время летных стрельб 18 мая 1933 г. выстрел в воздухе привел к разрыву ствола правой пушки и образованию в крыле рваной дыры площадью более 0,5 м2. Пилоту удалось посадить поврежденный истребитель на аэродром. Хотя испытания И-4 с АПК-3 продолжились, однако вопрос о массовом перевооружении истребителя больше не поднимался. Л.B. Курчевский предлагал для вооружения И-4 гладкоствольную АПК калибра 67 мм, стреляющую картечью, но интереса это предложение не вызвало, а было предложено вооружить истребитель И-4 первыми советскими реактивными снарядами РС-82.

Снаряды при стрельбе выпускались из трубчатых направляющих над верхним крылом самолета. В 1935–1936 гг. истребители И-4 испытывали также с опытными пороховыми стартовыми ускорителями конструкции РНИИ. К 1935 г. И-4 уже окончательно устарели и были сняты с вооружения, всего построено 349 экземпляров И-4.

Характеристики И-4: экипаж – 1 человек, силовая установка – 1 х М-22 мощностью 480 л. е., размах верхнего крыла – 11,4 м, размах нижнего крыла – 2,5 м, площадь крыльев – 23,8 м2, длина самолета – 7,28 м, вес пустого – 978 кг, взлетный вес – 1430 кг, максимальная скорость – 231 км/ч, дальность – 840 км, скороподъемность – 555 м/мин, практический потолок – 7000 м, вооружение – 2 пулемета ПВ-1 калибра 7,62 мм.

И-5

В 1929 г. под руководством Н.Н. Поликарпова началась разработка истребителя-биплана И-5, а в апреле следующего года начались летные испытания трех опытных образцов истребителя, отличавшихся прежде всего типом двигателя. По результатам заводских испытаний было принято решение о начале серийного производства истребителя, в 1931 г. первые машины стали поступать в строевые части.

В 1930-х гг. И-5 был одним из основных истребителей ВВС РККА. В 1933–1934 гг. истребители И-5 испытывались в составе «Звена-1а» (ТБ + 2 И-5) и «Звена-2» (ТБ + 3 И-5) B.C. Вахмистрова.

Истребители И-5 в числе первых советских самолетов приняли участие в боевых действиях против японцев в 1939 г. и в советско-финляндской войне 1939–1940 гг. Небольшое количество машин воевало на Украине в самом начале Великой Отечественной войны в качестве истребителей-бомбардировщиков, способных нести под фюзеляжем две бомбы. В боевых действиях с первых же дней войны приняли участие и самолеты И-5 авиации Черноморского флота, например 11-го истребительного полка, базировавшегося в Крыму. Общее количество построенных машин за все время серийного производства составило 803 экземпляра.
