Характеристики И-207: экипаж – 1 человек, силовая установка – 1 х М-63 мощностью 1000 л. е., размах крыла – 6,98 м и его площадь – 18,0 м2, длина – 6,34 м, высота – 3,46 м, вес пустого – 1521 кг, взлетный вес – 1879 кг, максимальная скорость – 486 км/ч, дальность – 640 км, скороподъемность – 1087 м/мин, практический потолок – 10 200 м, вооружение – 4 пулемета ШКАС калибра 7,62 мм.
И-Z
В 1928 г. Дмитрий Павлович Григорович, создавший ряд самолетов морского и наземного базирования, был необоснованно репрессирован и, будучи в заключении, с 1928 по 1931 г. работал в ЦКБ-39 ОГПУ. Там он и начал в 1930 г. разработку истребителя И-Z (И-ЗЕТ) под установку двух динамореактивных пушек АПК-4 калибра 76 мм.
Один из первых серийных И-Z (№ 39 009) с двигателем М-22 испытывался в феврале – марте 1933 г. на полигоне в подмосковном Монине. Самолет нес одну действующую пушку под левой консолью крыла и ее массово-габаритный макет – под правой. С 14 сентября по 1 октября 1933 г. прошли госиспытания второго образца, вооруженного серийными пушками АПК-4, каждая из которых была снабжена трубчатым магазином на 6 снарядов (и 1 снарядом – в стволе). Артиллерийское вооружение И-Z испытания выдержало, однако емкость магазинов оценивалась как недопустимо малая.
В заключении по испытаниям говорилось, что истребители типа И-Z могут быть приняты на вооружение ВВС РККА при выполнении следующих условий: увеличения максимальной скорости (до 300 км/ч), емкости бензобаков, количества снарядов (до 20 штук), установки электрооборудования и радио. Особым пунктом шло пожелание увеличить прочность самолета, так как уже после 300–500 выстрелов его конструкция нуждалась в ремонте. ВВС хотели довести живучесть И-Z до 1000 выстрелов. Модифицированную машину следовало предъявить к 1 марта 1934 г. В течение 1935 г. изготовили еще 20 И-Z, таким образом, суммарный выпуск на двух заводах составил 72 машины.
В апреле 1935 г. создали особую авиагруппу в составе звена истребителей И-Z, звена Р-5 для буксировки конусов и одного ТБ-1, предназначенного для испытаний 37-мм турельной ДРП. Особая авиагруппа была направлена в Евпаторию, где с 15 мая 1935 г. начала полеты. Основной целью испытаний было определение живучести истребителей И-Z и возможных мер продления срока их службы. Стрельбы из АПК-4 велись с пикирования, кабрирования, в горизонтальном полете, одиночными выстрелами и сериями. После 100–150 выстрелов проводился тщательный осмотр конструкций истребителей с заменой, по возможности, отдельных частей. В среднем из каждой пушки выполнили 240 выстрелов. В конструкциях самолетов наблюдались значительные повреждения: расходились заклепочные швы, трещали кронштейны хвостового оперения, лопалась полотняная обшивка. Лишь отдельные самолеты выдерживали до 340–360 выстрелов. Признавалось, что даже при соответствующих усилениях конструкции срок службы И-Z при стрельбе из динамореактивных пушек составляет не более 400 выстрелов. К началу 1936 г. в строю оставались лишь отдельные экземпляры И-Z. К тому времени работы по ДРП практически свернули, и использование этих истребителей потеряло актуальность.
Характеристики И-Z: экипаж – 1 человек, силовая установка – 1 х М-22 мощностью 480 л. е., размах крыла – 11,5 м и его площадь – 19,5 м2, длина – 7,65 м, вес пустого – 1140 кг, взлетный вес – 1648 кг, максимальная скорость – 259 км/ч, дальность – 600 км, скороподъемность – 358 м/мин, практический потолок – 7000 м, вооружение – 2 пушки АПК-4 калибра 76 мм и 1 пулемет ПВ-1 калибра 7,62 мм.
Ил-1
В 1943 г. ОКБ С.В. Ильюшина начало разрабатывать проект одноместного бронированного истребителя Ил-1 с двигателем АМ-42. Истребитель должен был оснащаться двумя пушками калибра 23 мм. Для защиты самолета от атак из задней полусферы в хвостовой части фюзеляжа устанавливалась кассета, в которой размещались 10 авиационных гранат АГ-2. После выброса гранаты сначала раскрывался ее парашют, а затем она взрывалась, поражая атакующий самолет противника. В случае необходимости в перегрузочном варианте самолет мог нести 200 кг бомб на наружной подвеске.
Опытный образец истребителя впервые взлетел 19 мая 1944 г. В результате проведенных заводских испытаний было установлено, что по своим скоростным и маневренным характеристикам на высотах до 4000 м Ил-1 значительно превосходил немецкий истребитель Fw-190A-4 и практически не уступал истребителю Bf-109G-2. Однако к середине 1944 г. необходимость в боевом самолете такого типа для советских ВВС уже отпала, поэтому на государственные испытания Ил-1 не передавали, а дальнейшие работы по нему прекратили.
Характеристики Ил-1: экипаж – 1 человек, силовая установка – 1 х АМ-42 мощностью 1750 л. е., размах крыла – 13,4 м и его площадь – 30,0 м2, длина – 11,12 м, высота – 4,08 м, вес пустого – 4285 кг, взлетный вес – 5320 кг, максимальная скорость – 580 км/ч, дальность – 1000 км, скороподъемность – 625 м/мин, практический потолок – 8600 м, вооружение – 2 пушки ВЯ калибра 23 мм и 200 кг бомб.
Ил-2
В 1938 г. под руководством С.В. Ильюшина был разработан проект двухместного бронированного самолета-штурмовика БШ-2 (ЦКБ-55, ДБШ) с двигателем АМ-35 мощностью 1350 л. с. Вооружение его состояло из четырех крыльевых пулеметов ШКАС и одного подвижного пулемета в кабине стрелка, а также до 600 кг бомб. Было построено два опытных образца самолета, госиспытания которых проводились в апреле 1940 г. Во время испытаний была достигнута максимальная скорость 362 км/ч.
Затем первый образец ЦКБ-55 переделали в одноместный и доработали под установку двигателя АМ-38 мощностью 1600 л. с. Эта опытная машина, получившая обозначение ЦКБ-57, на испытаниях в октябре 1940 г. достигла скорости 423 км/ч. Второй опытный образец в качестве вооружения получил две пушки, два пулемета и восемь реактивных снарядов РС-82. Эта машина, имевшая вначале обозначение ЦКБ-55П (пушечный), в январе 1941 г. получила обозначение Ил-2, на госиспытаниях в феврале – марте она достигла скорости 433 км/ч. В таком виде машина стала эталоном для серии.
Первый серийный одноместный Ил-2 выпустили в марте 1941 г. Штурмовики Ил-2 быстро доказали свою высокую эффективность, однако в начальный период войны из-за отсутствия истребителей сопровождения потери штурмовиков были велики. В феврале 1942 г. после принятия соответствующего решения вернулись к двухместному варианту. Два опытных образца двухместного штурмовика прошли летные испытания в марте, с сентября 1942 г. началось серийное производство самолета с двигателем АМ-38.
АРХИВНЫЕ МАТЕРИАЛЫ 1943 г.
Схема трехцветной маскирующей окраски самолетов Ил-2

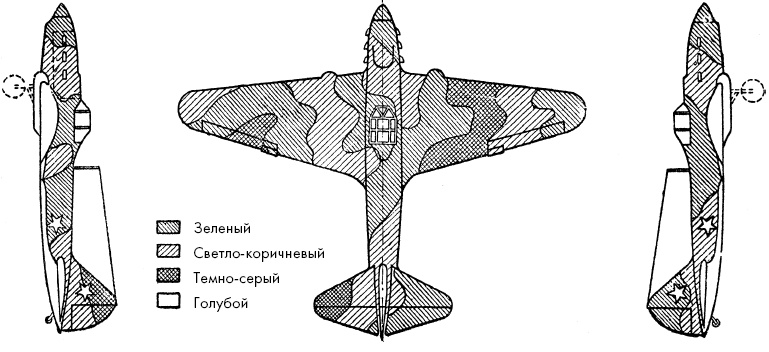

Вариант № 1

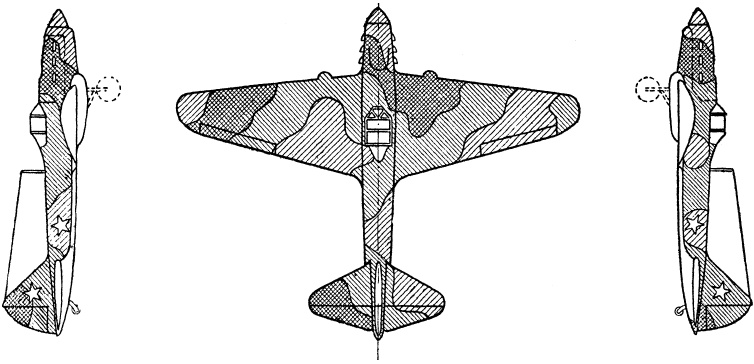

Вариант № 2
В ходе серийного производства непрерывно повышалась огневая мощь Ил-2. В начале 1943 г. в боях под Сталинградом принял участие новый вариант самолета Ил-2 с более мощным двигателем АМ-38Ф, двумя 23-мм пушками ВЯ и реактивными снарядами. Затем появились модификации с двумя подкрыльевыми пушками калибра 37 мм. Особенно эффективным оружием против немецких танков стали кассеты, содержащие до 200 штук противотанковых авиационных бомб ПТАБ-2,5–1,5 кумулятивного действия. Одна такая бомба, весившая 1,5 кг, прожигала танковую броню толщиной до 70 мм. При сбросе содержимого такой кассеты на колонну танков с высоты 75-100 м выводилась из строя вся бронетехника, попавшая в полосу шириной 15 м и длиной 70 м.
