АРХИВНЫЕ МАТЕРИАЛЫ 1943 г.

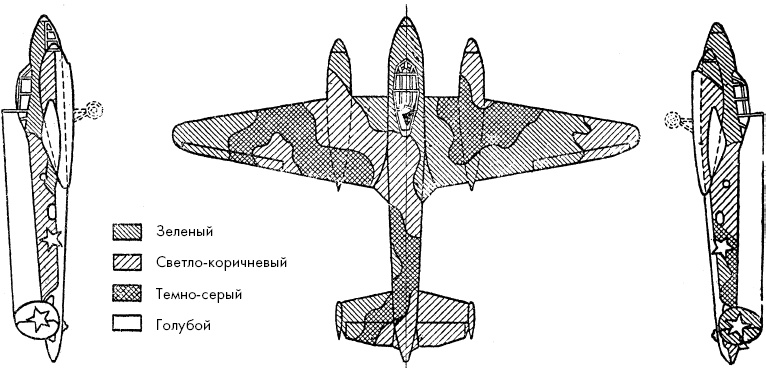

Схема трехцветной маскирующей окраски самолетов Пе-2
Вариант № 1
Вариант № 2
12 января 1942 г. в авиационной катастрофе погиб главный конструктор В.М. Петляков, поэтому в 1943 г. руководителем ОКБ назначили В.М. Мясищева. В течение всей войны самолет Пе-2 непрерывно совершенствовался как в плане увеличения мощности силовой установки, бомбовой нагрузки и усиления огневой мощи (Пе-2Ш, Пе-2МВ, Пе-2ФТ, Пе-2ФЗ, Пе-2И, Пе-2Д и др.), так и в плане создания специализированных вариантов машины (высотный истребитель Пе-2ВИ, истребитель-перехватчик Пе-3, ночной истребитель Пе-Збис, истребитель Пе-ЗМ, разведчик Пе-2Р и Пе-ЗР, учебно-тренировочный самолет Пе-2УТ/У). В конце войны был создан вариант Пе-2РД, у которого в состав силовой установки входил жидкостный ракетный двигатель РД-1.
Самолеты Пе-2 участвовали в боевых действиях вплоть до конца Великой Отечественной войны и против Японии с 9 августа по 2 сентября 1945 г., в послевоенное время они состояли на вооружении ВВС Польши, Болгарии, Югославии, Китая и Чехословакии (здесь они применялись под обозначением В-32, а учебный вариант – СВ-32). Общее количество построенных Пе-2 всех модификаций составило 11 427 экземпляров.
Характеристики Пе-2: экипаж – 3 человека, силовая установка – 2 х М-105 мощностью по 1100 л. с. или 2 х ВК-105ПФ мощностью по 1260 л. е., размах крыла – 17,11 м и его площадь – 40,55 м2, длина – 12,78 м, высота – 3,42 м, вес пустого – 6200 кг, взлетный вес – 8520 кг, максимальная скорость – 580 км/ч, дальность – 1770 км, практический потолок – 9000 м, вооружение – 5 пулеметов ШКАС калибра 7,62 мм и 1500 кг бомб.
Характеристики Пе-ЗМ: экипаж – 2 человека, силовая установка – 2 х ВК-105ПФ мощностью по 1260 л. е., размах крыла – 17,6 м и его площадь – 40,5 м2, длина – 12,6 м, высота – 3,42 м, вес пустого – 6005 кг, взлетный вес – 8300 кг, максимальная скорость – 545 км/ч, дальность – 1200 км, скороподъемность – 500 м/мин, практический потолок – 9500 м, вооружение – 2 пушки ШВАК калибра 20 мм, 3 пулемета БС калибра 12,7 мм и 2 гранатомета ДАТ-10.
«Пегас»
В июле 1942 г. под руководством Д.Л. Томашевича был закончен проект одноместного самолета для уничтожения танков и мобильных войск противника, так называемый «самолет противотанковой воздушной армии». По замыслу Д.Л. Томашевича самолет должен быть простым в управлении и дешевым в серийном производстве.
Самолет, оснащавшийся двумя двигателями М-11Ф, был деревянной конструкции, но с бронированием жизненно важных агрегатов. Фюзеляж самолета четырехгранного сечения с плоскими стенками. Летчик в бронежилете размещался в бронированной коробке с толщиной стенок – спереди до 13 мм, с боков до 8 мм, снизу 6 мм, сзади 13 мм, бронестекло имело толщину 64 мм. Каждый из двигателей питался от своего бензобака, расположенного за мотогондолой. В случае загорания бака его можно было сбросить, при этом двигатель переходил на питание от резервного бронированного бака, который позволял самолету держаться в воздухе до получаса.
На самолете предусматривалась установка пулемета УБК в носовой части фюзеляжа и легкосъемная подфюзеляжная подвеска для 500 кг бомб (1 х ФАБ-500, 2 х ФАБ-250, 5 х ФАБ-100 или 5 х ФАБ-50) или лафета с двумя пушками ВЯ.
Было построено четыре варианта самолета с различными углами обзора из кабины. Со 2 по 14 января 1943 г. самолет, получивший обозначение «Пегас», проходил заводские испытания, после чего его передали на госиспытания. По результатам госиспытаний, проведенных с 28 февраля по 16 апреля 1943 г., отмечалось, что самолет строился без ТТТ, без официального предъявления эскизного проекта, без постройки макета, без аэродинамических продувок моделей, без заключения ЦАГИ по прочности. Был сделан вывод о нецелесообразности дальнейших работ по самолету. Испытанную машину предполагалось передать на полигон для использования в качестве мишени, а четвертую машину передать в один из запасных авиаполков для тренировки в стрельбе из пушек.
Характеристики «Пегаса»: экипаж – 1 человек, силовая установка – 2 х М-11Ф мощностью по 150 л. е., размах крыла – 11,5 м и его площадь – 26,63 м2, длина – 8,76 м, вес пустого – 1800 кг, взлетный вес – 2150–2700 кг, максимальная скорость – 172 км/ч (с подвесными пушками ВЯ) и 167 км/ч (с 500 кг бомб), дальность – 400 км, практический потолок – 2620 м, вооружение – 1 пулемет УБК калибра 12,7 мм, 2 пушки ВЯ калибра 23 мм или 500 кг бомб.
ПС
Проблемой снижения заметности самолетов начали заниматься еще на заре развития авиации. Одним из направлений снижения заметности являлось создание прозрачных самолетов. Глядя на такой самолет с любой точки, наблюдатель будет видеть не самолет, а находящийся за ним фон. Еще в 1912 г. П. фон Петроши покрыл самолет «Таубе» фирмы «Лонер» обшивкой из прозрачного материала, в 1913 г. аналогичные работы проводили А. Кнюбель в Германии и В.А. Лебедев в России. Во время Первой мировой войны в Германии построили прозрачные самолеты на базе «Фоккер» E.III, «Румплер» С.1, «Альбатрос» В.2 и «Линке-Хофман» R.I.
В Советском Союзе с 1928 г. над проблемой снижения заметности самолетов работал начальник кафедры конструирования самолетов Военно-воздушной академии Сергей Григорьевич Козлов. Проблема была им разделена на три отдельные задачи: видимость обшивки, видимость внутренней структуры самолета и видимость двигателя, экипажа, вооружения и т. д.
Решая первую задачу, С.Г. Козлов выбрал прозрачное покрытие целлон, который ранее применялся немцами. При дальнейшем усовершенствовании именно целлон имел наибольшие шансы стать подходящим материалом для прозрачной обшивки.
Вторая задача должна была решаться либо путем создания прозрачных материалов с высокими прочностными характеристиками, из которых можно делать силовые элементы конструкции, либо использования традиционных материалов, но с максимальным уменьшением габаритов силовых элементов. При этом критерием качества материала, вместо удельной прочности (отношение предела прочности материала к его плотности – чем это отношение больше, тем меньше вес конструкции, обеспечивающей заданные условия прочности), становится просто предел прочности. Исходя из этого, на первое место, по мнению С.Г. Козлова, вместо дюраля выходила хромо-молибденовая сталь.
Для уменьшения видимости экипажа, вооружения, двигателя и других агрегатов предполагалось использовать так называемую «световую броню». Суть дела заключается в том, что летящий самолет на фоне неба снизу выглядит значительно темнее, чем само небо. Следовательно, в идеале надо подсветить нижние непрозрачные участки самолета или установить на эти поверхности направленный вниз источник рассеянного света, чтобы выровнять освещенность поверхности самолета и фона.
В конце сентября 1934 г. С.Г. Козлов для своих экспериментов получил от ВВС самолет У-2, с которого сняли штатную обшивку, а вместо нее поставили целлон. В середине октября начались летные испытания, показавшие заметное по сравнению с обычным У-2 уменьшение видимости фюзеляжа. В конце февраля 1935 г. в план научно-исследовательских работ ВВА включили работы по созданию прозрачного самолета. Небольшая конструкторская группа под руководством С.Г. Козлова начала проектирование на основе самолета АИР-4 прозрачного двухместного самолета, которое предполагалось закончить в апреле. В проекте было предусмотрено применение «отражательного» принципа для уменьшения видимости нервюр и лонжеронов, но для этого требовалось придать им своеобразные конструктивные формы. Особое внимание уделялось внутренней структуре самолета и свойствам целлона.
