После неудачных испытаний в НИИ ВВС самолета БИЧ-14 Б.И. Черановский перешел работать к Л.B. Курчевскому, там он принялся за разработку нового «летающего крыла», получившего обозначение БИЧ-17. Этот самолет должен был стать одноместным истребителем с двигателем М-22 и тянущим винтом, а в качестве вооружения предполагалась установка двух динамореактивных пушек АПК-4. Самолет БИЧ-17 имел крыло, в плане напоминавшее параболу, шасси было двухколесным убираемым. В феврале 1936 г., когда самолет был уже построен на 60 %, управление специальных работ, которому подчинялось ОКБ ГАУ, было расформировано и работы по самолетам прекращены.

Дальнейшая же судьба Л.B. Курчевского сложилась трагически – в 1937 г. он был арестован. В 1956 г. жена Курчевского получила справку за № 88 4177, в которой говорилось, что Л.B. Курчевский умер в заключении 12 января 1939 г.

Характеристики БИЧ-17: экипаж – 1 человек, силовая установка – 1 х М-22 мощностью 480 л. е., размах крыла – 12,24 м, длина – 5,0 м, вооружение – 2 АПК калибра 80 мм.

БИЧ-20

БИЧ-20 «Пионер», построенный в 1938 г., представлял собой одноместную «бесхвостку» с почти треугольным в плане крылом. Машина оснащалась двигателем «Обье-Дюнн» мощностью 20 л. е., кабина летчика размещалась в корневой части киля. Шасси было пирамидальным неубираемым.

Самолет БИЧ-20 проходил летные испытания в январе 1939 г., после окончания испытаний было выдано заключение, что БИЧ-20 не отличается от обычных типов самолетов по управляемости и другим пилотажным характеристикам.

Характеристики БИЧ-20: экипаж – 1 человек, силовая установка – 1 х «Обье-Дюнн» мощностью 20 л. е., размах крыла – 6,9 м и его площадь – 9,0 м2, длина – 3,56 м, вес пустого – 176 кг, взлетный вес – 280 кг, максимальная скорость – 160 км/ч.

БИЧ-21

В 1938 г. Б.И. Черановский разработал проект одноместного самолета БИЧ-21, являвшегося дальнейшим развитием самолета БИЧ-20. БИЧ-21 представлял собой спортивно-гоночный самолет бесхвостой схемы, он оснащался двигателем МВ-6 и имел трапециевидное крыло типа обратной «чайки» с перегибами в стыках консолей. Подвесные закрылки выполняли функции рулей высоты и элеронов одновременно. Постройка самолета закончилась в 1940 г., в 1941 г. начались его летные испытания, но война прервала эти работы, и полные летные характеристики не были зафиксированы.

Авиация Красной армии

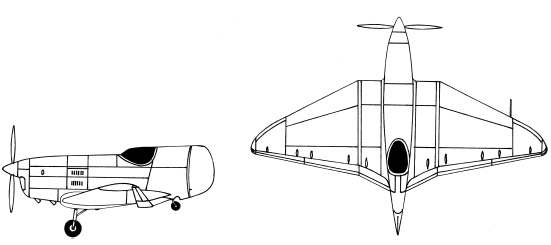

БИЧ-21


Характеристики БИЧ-21: экипаж – 1 человек, силовая установка – 1 х МВ-6 мощностью 220 л. е., размах крыла – 6,9 м и его площадь – 9,0 м2, длина – 4,74 м, вес пустого – 526 кг, взлетный вес – 643 кг, максимальная скорость – 417 км/ч.

БОК-5

В 1937 г. с учетом опыта постройки «бесхвосток» Б.И. Черановского в Бюро особых конструкций под руководством В.А. Чижевского разработали самолет – «бесхвостку» БОК-5, оснащенный двигателем М-11. Крыло БОК-5, в отличие от параболического в плане крыла БИЧ-7А, представляло собой в плане трапецию с почти прямой задней кромкой и стреловидной (около 28°) передней кромкой крыла. Вся задняя часть крыла БОК-5 конструктивно являлась полностью подвижной и выполняла функции переставного стабилизатора, с помощью червячной передачи и специального штурвала пилот легко мог поворачивать ее на углы от -5° до +3°, регулируя балансировку машины и усилия на ручке управления. К этому необычному стабилизатору крепились подвесные элероны и рули высоты.

Авиация Красной армии

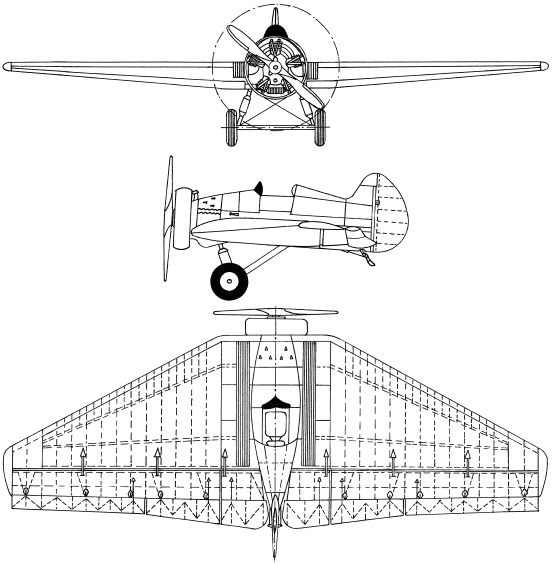

БОК-5


Летные испытания опытной машины начались в сентябре 1937 г. в НИИ ВВС. Всего летчики-испытатели выполнили 65 полетов общей продолжительностью 20 часов 42 минуты, машина произвела на пилотов неплохое впечатление. Как было записано в отчете по испытаниям: «Самолет – «бесхвостка» БОК-5 обладает отличной устойчивостью и управляемостью, прост в управлении и вполне доступен летчикам средней и даже ниже средней квалификации».

В ходе проведенных испытаний были достигнуты следующие характеристики: максимальная скорость (с двигателем всего в 100 л. с.) – 174 км/ч, посадочная скорость – 85 км/ч, скороподъемность у земли – 120 м/мин, практический потолок – 4850 м, длина разбега – 120 м.

В 1938 г. В.А. Чижевский представил военным доработанный экземпляр БОК-5, отличавшийся несколько увеличенными размерами и углом наклона фюзеляжа на стоянке, уменьшенной площадью элеронов и увеличенной площадью руля направления. При этом вес машины возрос всего на 32 кг. В августе 1938 г. доработанный БОК-5 показали на воздушном параде в Тушине, где он совершил три полета, после чего машину передали в НИИ ВВС для государственных испытаний. Заключение НИИ ВВС после окончания испытаний гласило: «Самолет – «бесхвостка» БОК-5 прост в пилотировании, обладает хорошей устойчивостью на скоростях до 150 км/ч и управляемостью. Допускает выполнение фигур высшего пилотажа».

По результатам испытаний руководство НИИ ВВС рекомендовало Наркомату оборонной промышленности выдать задание В.А. Чижевскому на создание бомбардировщика – «бесхвостки» БОК-6 с двумя двигателями М-34. Однако в начале 1939 г. В.А. Чижевского по ложному доносу арестовали, как «врага народа», все работы по БОК-5 были прекращены.

Характеристики БОК-5: экипаж – 1 человек, силовая установка – 1 х М-11 мощностью 100 л. е., размах крыла – 9,86 м и его площадь – 23,15 м2, длина – 4,37 м, высота – 2,0 м, вес пустого – 596 кг, взлетный вес – 764 кг, максимальная скорость – 174 км/ч, дальность – 600 км, практический потолок – 4850 м, вооружение – 6 пулеметов ШКАС калибра 7,62 мм и 2000 кг бомб.

Г-39 «Кукарача»

Самолет Г-39 «Кукарача», созданный в 1935 г. В.Ф. Болховитиновым, С.Г. Козловым и А.Е. Каминовым по контракту с Экспериментальным институтом П.И. Гроховского, предполагалось использовать в качестве специализированного таранного истребителя.

Самолет, выполненный по схеме треугольного «летающего крыла» с углом стреловидности по передней кромке 38° и вертикальными поверхностями управления на законцовках крыла, оснащался двигателем М-11 с толкающим воздушным винтом. Г-39 имел четырехколесное шасси. За кабиной летчика, в центральной части крыла, имелся полукруглый вырез – место размещения толкающего воздушного винта. Двигатель крепился к силовому каркасу самолета с помощью специального поворотного устройства. Это являлось реализацией технического решения П.И. Гроховского, которое он изложил в своем изобретении «Установка винтомоторной группы в средней части фюзеляжа». Поворот двигателя позволял направлять поток воздуха от винта под некоторым углом по отношению к горизонтальной оси самолета, создавая под фюзеляжем «воздушную подушку» при взлете и посадке. Образование «воздушной подушки» приводило к увеличению подъемной силы самолета, что позволяло ему снизить взлетную и посадочную скорости и нормально действовать с коротких взлетно-посадочных полос. Говоря современным языком, это был прототип самолета с отклоняемым вектором тяги силовой установки для создания эффекта «воздушной подушки» под фюзеляжем.
