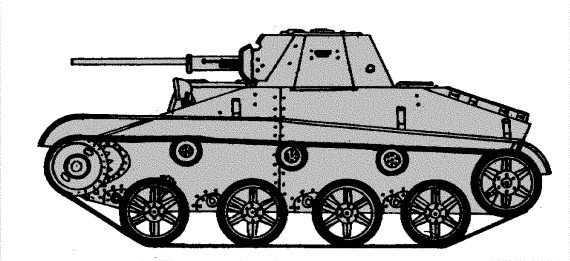

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 6,4.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4100, ширина – 2302, высота – 1735, клиренс – 300.

ВООРУЖЕНИЕ: 1 пушка ТНШ-20 калибра 20 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 754 выстрела, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП-1.

БРОНИРОВАНИЕ, мм: лоб корпуса – 35, борт, корма – 25, крыша – 13, днище – 10, башня – 35.

ДВИГАТЕЛЬ: ГАЗ-202, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 76 л. с. (55,9 кВт) при 3400 об/мин, рабочий объем 3480 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное), подвеска индивидуальная торсионная, в каждой гусенице 87 траков шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: 44.

ЗАПАС ХОДА, км: 455.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 29,5, ширина рва, м – 1,7, высота стенки – 0,65, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-3 (только на командирских танках).

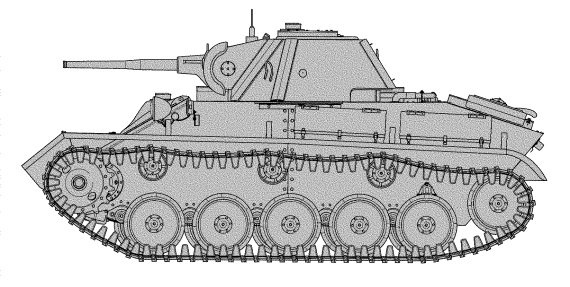

Т-70

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-70

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 9,2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4285, ширина – 2420, высота – 2035, клиренс – 300.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 70 выстрелов, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП (позже – ТМФ).

БРОНИРОВАНИЕ, мм: лоб корпуса – 35. . 45, борт – 15, корма – 15. . 25, крыша и днище – 6. .15, башня – 35.

ДВИГАТЕЛЬ: два ГАЗ-203, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 140 л. с. (103 кВт) при 3400 об/мин, суммарный рабочий объем 6960 см3.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, четырехскоростная коробка передач типа ЗИС-5, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт; три поддерживающих катка; ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 91 трак шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 28, ширина рва, м – 1,6, высота стенки, м – 0,6, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 12РТ или 9Р (только на командирских танках), переговорное устройство ТПУ-2.

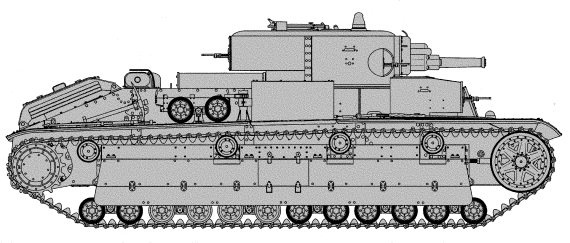

Т-28

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-28 выпуска 1938 г.

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 27,8.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 7440, ширина – 2805, высота – 2820, клиренс – 560.

ВООРУЖЕНИЕ: 1 пушка Л-10 калибра 76 мм, 4 пулемета ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 69 выстрелов, 7938 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический панорамный прицел ПТ-1, командирская панорама ПТК, телескопический прицел ТОП.

БРОНИРОВАНИЕ, мм: лоб – 30, борт, корма – 20, днище – 10, башня – 20.

ДВИГАТЕЛЬ: М-17Л, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения, мощность 450 л. с. (331,2 кВт) при 1400 об/мин, рабочий объем 46 920 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, двухрядные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 12 опорных катков на борт, сблокированных попарно в шесть кареток, объединенных в две тележки, четыре обрезиненных поддерживающих катка; направляющее колесо; ведущее колесо со съемным зубчатым венцом (зацепление цевочное); подвеска блокированная пружинная, в каждой гусенице 121 трак шириной 380 мм, шаг трака 130 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 45, ширина рва, м – 3,5, высота стенки, м – 1, глубина брода, м – 1.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-3, танкофон на шесть абонентов или переговорный прибор типа «Сафар».

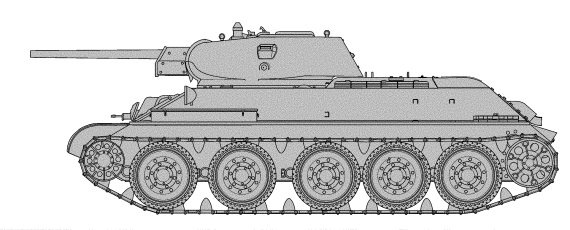

Т-34

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-34 образца 1940 г.

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 26,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5920, ширина – 3000, высота – 2400, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка Л-11 обр. 1938/39 г. (или Ф-34 обр. 1940 г.) калибра 76 мм, 2 пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 77 выстрелов, 4725 патронов (у танков с радиостанцией – 2898 патронов).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОД-6 обр. 1940 г., перископический панорамный прицел ПТ-6 обр. 1940 г. (на танках с пушкой Ф-34 – ТОД-7 и ПТ-7).

БРОНИРОВАНИЕ, мм: лоб и борт корпуса – 45, корма – 40, крыша – 16, днище – 13. . 16, башня – 45 (катаная), 52 (литая).

ДВИГАТЕЛЬ: В-2, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 400 л. с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных катков на борт; ведущее колесо заднего расположения (зацепление гребневое); направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 74 трака шириной 550 мм, шаг трака 167 мм.
