ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление цевочное посередине гусеницы), подвеска блокированная, балансирная со спиральной пружинной рессорой и гидравлическим амортизатором; три обрезиненных поддерживающих катка; в каждой гусенице 103 трака шириной 356 мм, шаг трака – 112 мм.

СКОРОСТЬ МАКС., км/ч: 32.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40, высота стенки, м – 0,75, ширина рва, м – 2,2, глубина брода, м – 1.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

Германия

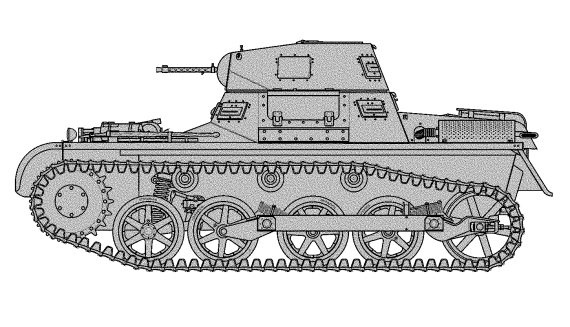

Panzer I (Sd. Kfz. 101)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IA

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 5,4.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4020, ширина – 2060, высота – 1720, клиренс – 250.

ВООРУЖЕНИЕ: 2 пулемета MG 13 (позже MG 34) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 1525 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Zeiss TZF2 двукратного увеличения.

БРОНИРОВАНИЕ, мм: лоб корпуса – 13; борт, корма – 13; днище – 6; крыша – 6; башня – 13.

ДВИГАТЕЛЬ: Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощность 57 л. с. (42 кВт) при 2500 об/мин, рабочий объем 3460 см3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион сухого трения, 5-скоростная коробка передач Aphon FG 35 (5+1).

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт (передний – на индивидуальной подвеске со спиральной пружиной, остальные сблокированные попарно на продольной внешней балке и подвешены на листовых рессорах); три поддерживающих катка; ведущее колесо переднего расположения; направляющее колесо; гусеница мелкозвенчатая, двугребневая, шириной 280 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 57.

ЗАПАС ХОДА ПО ШОССЕ, км: 145.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,4; высота стенки, м – 0,36; глубина брода, м – 0,58.

СРЕДСТВА СВЯЗИ: радиостанция Fu 2.

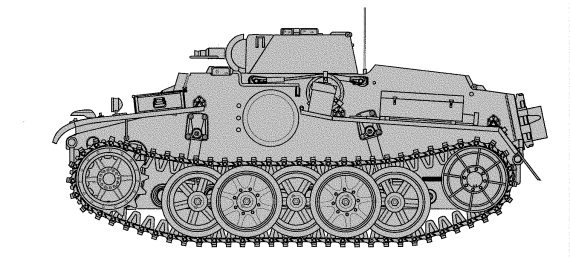

Panzer I Ausf. F (VK1802)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IF

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 21.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4379, ширина – 2640, высота – 2050.

ВООРУЖЕНИЕ: 2 пулемета MG 34 калибра 7,92 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF8.

БРОНИРОВАНИЕ, мм: лоб корпуса – 80; борт, корма – 50; днище, крыша – 25; башня – 50–80.

ДВИГАТЕЛЬ: Maybach HL 45P, 6-цилиндровый, карбюраторный, мощность 150 л. с. (109,5 кВт).

ТРАНСМИССИЯ: 4-скоростная (4+1) коробка передач с предварительным выбором Maybach VG 15319.

ХОДОВАЯ ЧАСТЬ: пять опорных катков в два ряда на борт, ведущее колесо переднего расположения; подвеска – индивидуальная торсионная, гусеница шириной 540 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25.

ЗАПАС ХОДА ПО ШОССЕ, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,5; высота стенки, м – 0,33; глубина брода, м – 0,57.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

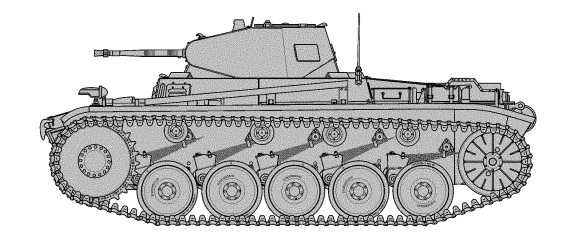

Panzer II (Sd. Kfz. 121)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIC

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 9,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4810, ширина – 2280, высота – 2020, клиренс – 340.

ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 30 (на части танков KwK 38) калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 180 выстрелов и 1425 патронов (с 1940 г. – 2100 патронов).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF 4/38 или TZF 3а (на машинах с пушкой KwK 38).

БРОНИРОВАНИЕ, мм: лоб корпуса – 30; борт и корма – 14,5; днище и крыша – 10; башня – 14,5–30.

ДВИГАТЕЛЬ: Maybach HL 62TRM, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 140 л. с. (103 кВт) при 2600 об/мин., рабочий объем 6234 см3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная коробка передач (6+1) ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах, одноступенчатые планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт, четыре поддерживающих катка, ведущее колесо переднего расположения; подвеска индивидуальная на четвертьэллиптических листовых рессорах; в каждой гусенице 108 траков шириной 300 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: по шоссе – 190, по местности – 125.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,8; высота стенки, м – 0,63; глубина брода, м – 0,92.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

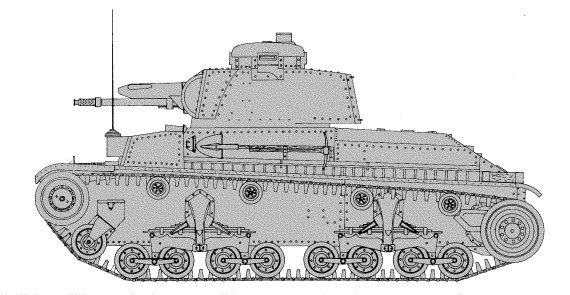

Pz. 35(t) (LT vz. 35)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. 35(t)

Танкисты. "Мы погибали, сгорали..."

БОЕВАЯ МАССА, т: 10,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4900, ширина – 2055, высота – 2370, клиренс – 350.

ВООРУЖЕНИЕ: 1 пушка KwK 34(t) калибра 37 мм, два пулемета MG 37(t) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 72 выстрела, 1800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб – 25; борт и корма – 16, крыша и днище – 8; башня – 8–25.

ДВИГАТЕЛЬ: Skoda T-11/0, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 120 л. с. (88,2 кВт) при 1800 об/мин., рабочий объем 8620 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, трехступенчатая планетарная коробка передач, двухступенчатый демультипликатор, планетарные механизмы поворота. Трансмиссия имела пневматический привод управления и обеспечивала танку 6 скоростей движения вперед и 6 – назад.
