Угол ВГ, град.:

в верхнем положении …… 5°15';+12°30' — -32°;+40°15'

в нижнем положении …… -32°;+39° - — -5°30';+13°12'

Угол ГН, град. …… ±7°12' — ±7°15'

Высота линии огня, мм: в верхнем боевом положении …… 1450 — 1450

в нижнем боевом положении …… 650 — 650

Длина сложенного станка, мм …… 1400 — 1400

Длина системы на колесном ходу, мм …… 2490 — 2490

Ширина системы, мм …… 1120 — 1120

Ширина хода, мм …… 1020 — 1020

Клиренс, мм …… 230 — 230

Вес орудия с воронкой, но без прицела, кг …… 104 — 96

Вес орудия с воронкой и прицелом, кг …… 108,16 — —

Вес системы в боевом положении, кг …… 224 — 237

Вес вьюков

Вьюк со стволом, кг …… Без седла 96 — С седлом 122

Вьюк со станком, соплом и парой колес с полуосями, кг …… 72,5 — 106,5

Вьюк со щитом, кг …… 75,5 — 106,0

Вьюк с 8 патронами, кг …… 92,5 — 103,5

Время перехода из верхнего положения в нижнее, с …… 1,0-1,5 — 1,0-1,5

Любопытно, что Курчевский спроектировал даже казематную ДРП. К сожалению, мне не удалось найти по ней документацию. Интересно, куда он отводил из дота газовую струю? А может, об оном Леонид Васильевич вообще не думал?


Глава 6.
САМОХОДНЫЕ И ТАНКОВЫЕ ПУШКИ КУРЧЕВСКОГО

Как уже говорилось, для полевых ДРП Курчевского транспортировка была одним из уязвимых мест. Зато какой эффект будет, если ДРП установить на мотоцикл, автомобиль, танк или железнодорожную платформу!

76-мм мотоциклетная пушка (МПК) была спроектирована в начале 1931 г. Она предназначалась для вооружения разведотрядов и «стратегической конницы». Заряжание пушки производилось с казенной части. Подъемный механизм винтовой. Винт действовал на рычаг, укрепленный на правой цапфе пушки. Поворотный механизм винтового типа. МПК могла стрелять из двух положений: верхнего и нижнего.

Данные МПК

Ствол

Калибр, мм …… 76,2

Длина ствола с воронкой, мм/клб …… 2060/27

Диаметр сопла (внутренний), мм …… 62

Объем каморы, дм3 …… 1,6

Глубина нарезов, мм …… 0,76

Лафет

Верхнее положение …… Угол BH, град. +37°40'; Угол ГН, град. -6° (влево); +7°10' (вправо)

Нижнее положение …… Угол BH, град. +12º; Угол ГН, град. -2° (влево); +6° (вправо)

Высота системы, мм: в походном положении …… 550

в боевом положении при угле 0° …… 920

Вес ствола без затвора, кг …… 78,1

Вес затвора, кг ……4,9

Вес трубы, кг …… 9,4

Вес станка, кг …… 61,6

Вес всей установки (без мотоцикла), кг …… 170,4

Скорость по шоссе, км/час …… 60

Скорострельность, выстр/мин …… 4—6

Расчет, чел …… 2

Запас патронов, возимый на мотоцикле …… 6

Время перехода из походного:

в боевое (верхнее) положение, с …… 40—60

в нижнее положение, с …… 30

Время перехода из верхнего положения в походное, с …… 30—40

В боекомплект МПК входили штатные снаряды от 76-мм дивизионных пушек как дальнобойные, так и дореволюционного образца. Кроме того, имелись и специально спроектированные для пушек Курчевского легкие снаряды: осколочный весом 4,5 кг и бронебойный весом 3,5 кг. Для всех снарядов использовался одинаковый штатный заряд 0,95 кг пороха ПКО.

Гильзу патрона МПК взяли от 3-дюймовой пушки обр. 1902 г. У этой гильзы расточили дно (диаметр отверстия стал 60 мм) и проделали боковое отверстие для капсюля на расстоянии 14 мм от переднего среза гильзы. На фланце сделали выточку, в которую входила шпонка на экстракторе. Дно гильзы закрывалось деревянным поддоном.

Малая скорострельность МПК — это следствие неудобства заряжания, так как приходилось совмещать вырез на фланце гильзы со шпонкой на выбрасывателе, чтобы совместить запальное отверстие в стволе и гильзе.

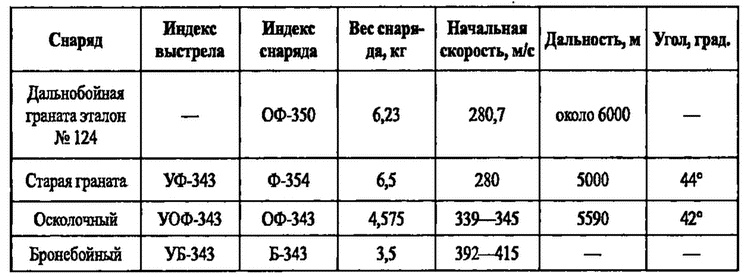

Таблица 14.

Баллистические данные 76-мм пушек МПК и СПК по данным испытаний при заряде 0,95 кг пороха ПКО

Большой блеф Тухачевского. Как перевооружалась Красная армия

Первая 76-мм система МПК прибыла на НИАП без мотоцикла и с 12 сентября 1931 г. по 15 декабря 1931 г. была испытана 109 выстрелами зарядом 0,95 кг ленточного пороха ПКО. Снаряды: бронебойный весом 3,5 кг и осколочный весом 4,575 кг с 22-секундной трубкой.

В ходе испытаний на НИАПе выяснилось, что максимальный угол стрельбы с мотоцикла составлял +37°40'. При стрельбе бронебойным снарядом весом 3,5 кг 40-мм цементированная броневая плита с расстояния 1000 м по нормали не пробивалась, 30-мм цементированная плита с расстояния 1000 м проламывалась при целом снаряде.

76-мм МПК проходила войсковые испытания в июле 1932 г. в Московской Пролетарской стрелковой дивизии и 4-й кавалерийской дивизии. Результаты удовлетворительные. Пушка при выстреле подпрыгивала. Затвор заедал вследствие неполного сгорания пороха.

На вооружение система не принята ввиду малой проходимости мотоцикла. («Харлей Давидсон» проектировался как полицейский мотоцикл с мощным двигателем, но обладал малой проходимостью).

На 1932 г. заводу № 7 выдали заказ на 25 МПК. В1932 г. было изготовлено 22 МПК, а сдано 14. Больше заказы на МПК не выдавались.

В начале 1932 г. Курчевским для мотомеханизированных частей была спроектирована 76-мм самоходная пушка (СПК). Пушка устанавливалась на тумбе в трехосном легковом автомобиле «Форд». В некоторых документах эта система именовалась СУ-4.

Ствол пушки устроен одинаково с 76-мм МПК. Баллистика и боекомплект также одинаковы с МПК. Первый опытный образец установки не имел щита, позже появился небольшой щит.

Данные установки СПК

Калибр, мм …… 76,2

Длина ствола с воронкой, мм/клб …… 2033/27

Угол BH, град …… -15°; +25°

Угол ПН, град …… 240°

Вес тела орудия с затвором, кг …… 75,9*

Вес затвора, кг. …… 12,6*

Вес тумбы без щита, кг …… 49,8*

Вес щита, кг …… 27,8*

Вес орудия в боевом положении, кг …… 160,6*

* Данные опытного образца, испытанного в июле 1932 г.
