Угол ВН от –5,5° до +30°

Угол заряжания +2,5°

Скорость ВН, град./с 6

Скорость ГН, град./с 5,4

Длина отката, мм 1050

Сопротивление откату, т 450

Расстояние между осями орудий, мм 3750

Внутренний диаметр барбета, мм 10 000

Диаметр шарового погона, мм 8750

Броня, мм:

лоб 360

бок 220

горизонтальная часть крыши 160

передний скос 180

боковой скос 220

задний скос 180

шельф сзади 50

шельф сбоку 160

барбет:

верхняя часть 360

нижняя часть 220

Вес вращающейся брони, т 408

Вес вращающейся части башни, т 1064

Время отпирания замка, с 1,8

Время запирания замка, с 2,6

Скорость подачи боекомплекта, выстр./мин. на ствол 2,3

Скорострельность, выстр./мин. 2,3

Боекомплект, выстр./ствол 95

Таблица 258

Баллистические данные 38-см пушки SKC/34

Снаряд Вес снаряда, кг Вес заряда, кг Начальная скорость, м/с Дальность, м Угол
Морской 800 212 820 35 550 30°
Сухопутный дальнобойный 495 180 1050 54 900

Заряжание раздельно-гильзовое. Вес латунной гильзы 70 кг.

40-см пушка SKC/34

Устройство 40-см пушки SKC/34

Ствол пушки одновременно имел и свободную трубу, и свободный лейнер. И свободная труба, и лейнер могли быть заменены с обоих концов ствола, хотя легче было производить замену через дульный срез.

Труба Лейнер
Опытные орудия 37 700 17 400
Серийные орудия 41 600 20 800

Затвор клиновой горизонтальный. Часть затворов открывалась влево, часть — вправо.

Таблица 259

Данные 40-см пушки SKC/34

Ствол

Калибр, мм 406,4

Длина ствола полная, мм/клб 21130/52

Длина канала ствола, мм/клб 19750/48,6

Длина нарезной части, мм/клб 17066/42

Длина каморы, мм 2481

Объем каморы, л 420

Число нарезов 90

Крутизна нарезов, клб:

в начале 40

у дула 32

Глубина нареза, мм 4,8

Ширина нареза, мм 7,98

Ширина поля, мм 6,2

Вес затвора, кг 3600

Вес лейнера, т 20,8

Вес ствола с затвором, т 159,9

Максимальное давление в канале ствола, кг/см² 3200

Живучесть ствола, выстр. 180―210

Данные двухорудийной башенной установки SKC/34 на линкоре типа «Н»

Угол ВН от –5,5° до +30°

Внутренний диаметр барбета, м 11

Бронирование, мм:

лоб 385

боковые стенки 240

крыша (минимум) 130

Вес люльки, т 58

Вес брони, т 513

Вес всей башни, т 1475

Таблица 260

Баллистические данные морских орудий 40 cm SKC/34 (для линкоров типа «Н»)

Вес снаряда, кг Марка и вес заряда Начальная скорость, м/с Дальность, км Угол, град.
1030 262 кг RPC/38 810 36,4 30°
ПРИЛОЖЕНИЕ 2

Чертежи и рисунки немецких орудий

Бог войны Третьего рейха

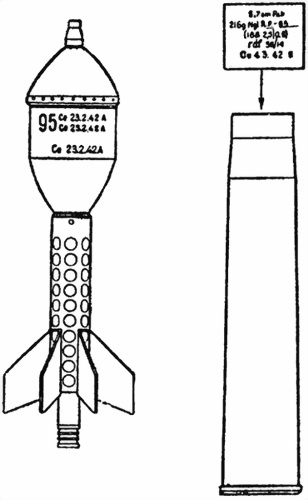

Рис. 1. Надкалиберная кумулятивная мина к 3,7-см противотанковым пушкам

Бог войны Третьего рейха

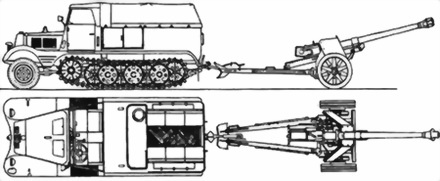

Рис. 2. 7,5-см противотанковая пушка Pak 40, буксируемая тягачом Sd.Kfz.11

Бог войны Третьего рейха

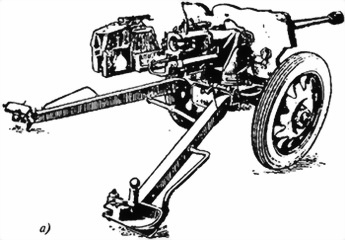

Рис. 3. 2,8-см тяжелое противотанковое ружье обр. 41 (s.Pz.B.41):

а) в боевом положении при стрельбе с колес;

Бог войны Третьего рейха

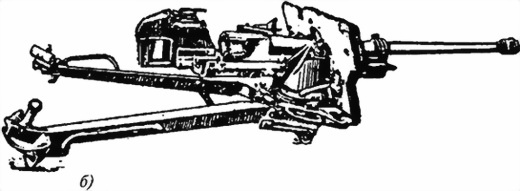

б) в боевом положении при стрельбе с сошек

Бог войны Третьего рейха

Рис. 4. 2,8/2-см осколочная граната обр. 41

Бог войны Третьего рейха

Рис. 5. 2,8/2-см бронебойно-трассирующий подкалиберный снаряд обр. 41

Бог войны Третьего рейха

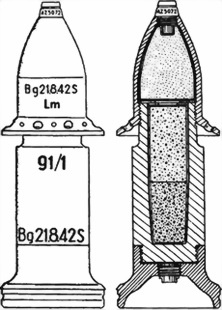

Рис. 6. 4,2/2,8-см осколочно-трассирующая граната обр. 41

Бог войны Третьего рейха

Рис. 7. 4,2/2,8-см бронебойно-трассирующий подкалиберный снаряд обр. 41

Бог войны Третьего рейха

Рис. 8. 7,5/5,5-см снаряды для 7,5-см противотанковой пушки с коническим каналом ствола (7,5 cm Pak 41):
