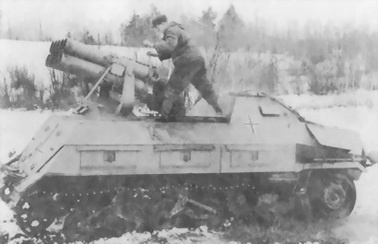

Самоходная реактивная пусковая установка Pz.Wf 42

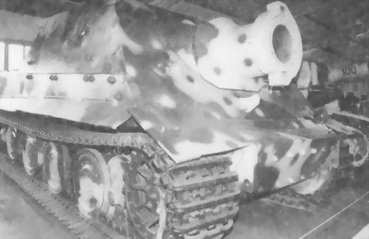

38-см реактивная пусковая установка «Штурмтигр»

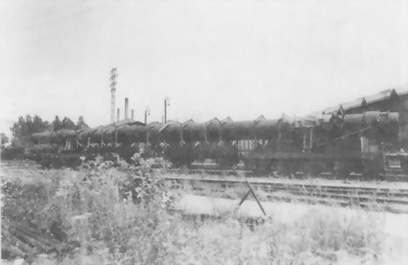

80-см железнодорожная установка «Густав» (1946 г.): транспортировка ствола

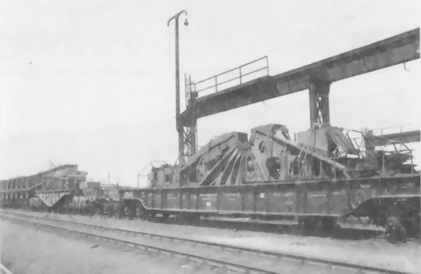

транспортировка лафета

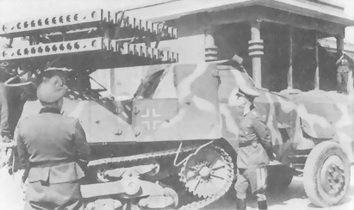

8-см самоходная пусковая установка на базе полугусеничного автомобиля «Мул»

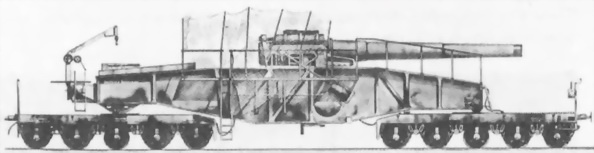

28-см железнодорожная установка «Тяжелый Бруно» (schw.Br.K(E))

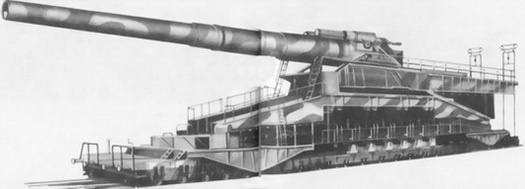

80-см железнодорожная установка «Дора»

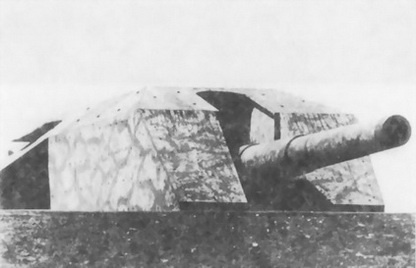

19,4-см пушка K.486(f) на батарее «Бастион II»

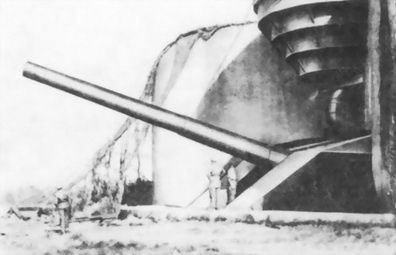

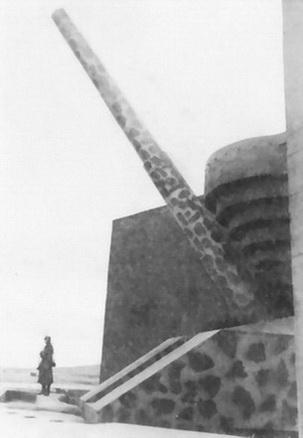

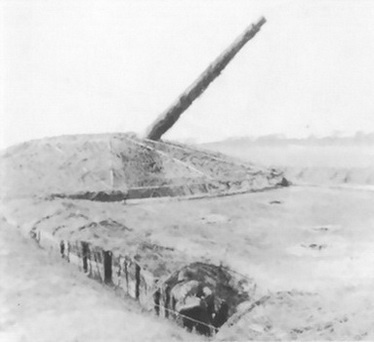

40-см пушка SKC/34 под углом возвышения 52° на батарее «Линдеман»
38-см орудийная башня II батареи «Тодт»
38-см пушка SKC/34 на батарее «Ханстхольм»

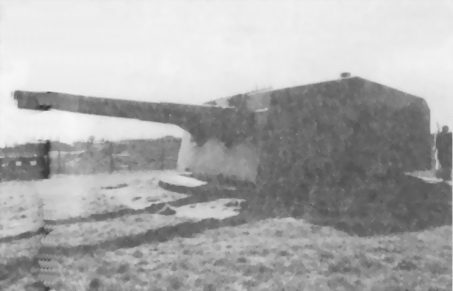

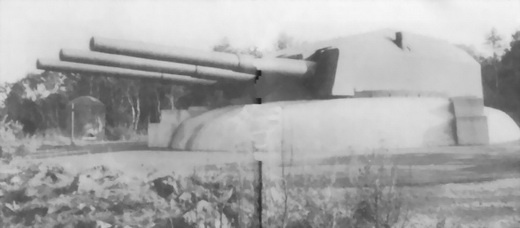

Батарея «Орланд», вооруженная 28-см пушками SKC/34 линкора «Гнейзнау»

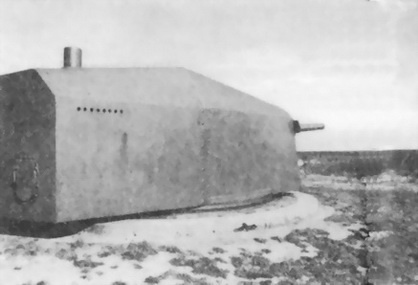

15-см пушки линкора «Гнейзнау», установленные на береговой батарее «Гнейзнау»: вид башни сзади, видна броневая дверь

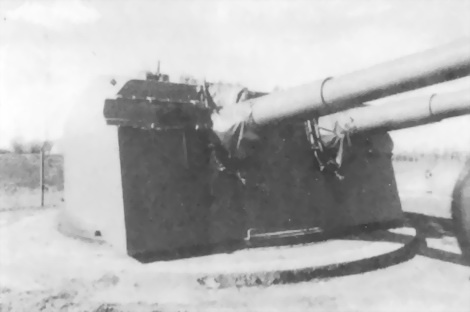

вид сбоку

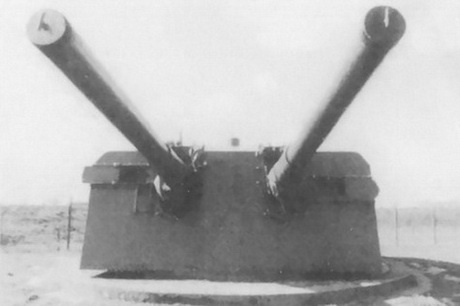

15-см пушки линкора «Гнейзнау», установленные на береговой батарее «Гнейзнау»: вид спереди
вид спереди, видны прицельные устройства
ПРИЛОЖЕНИЕ 1
Противотанковые орудия
Противотанковые пушки классические
3,7-см противотанковая пушка Pak 35/36 (3,7 cm Pak 35/36)
Устройство орудия
Ствол орудия состоял из трубы, кожуха и казенника. Пушки позднейшего изготовления имели ствол-моноблок.
Затвор горизонтальный клиновой с механизмом автоматического закрывания, расположен сверху на казеннике.
Тормоз отката гидравлический, расположен в люльке под стволом. При откате вместе со стволом откатывались цилиндр тормоза и веретено.
Накатник пружинный. Пружины надеты на цилиндр тормоза отката. Тормоз отката и накатник собраны в люльке, которая своими цапфами наложена на верхний станок. Верхний станок наложен на нижний и при помощи поворотного механизма поворачивался относительно нижнего станка. Подъемный механизм секторного типа.
Колесный ход подрессорен, колеса железные с резиновыми шинами. Возка производилась мехтягой или двумя лошадьми с передком; на поле боя пушка легко перевозилась силами расчета.
Таблица 1
Данные 3,7 cm Pak 35/36
Ствол
Калибр, мм 37
Длина ствола, мм/клб 1665/45
Длина канала, мм/клб 1567/42,3
Длина нарезной части, мм 1308
Длина зарядной каморы, мм 215
Объем зарядной каморы, л 0,38
Крутизна нарезов, клб:
в начале 50
у дула 30
Число нарезов 16
Глубина нареза, мм 0,45
Ширина нареза, мм 4,27
Ширина поля, мм 2,5
Вес ствола, кг 67
Лафет
Угол ВН от –8° до +25°
Угол ГН 60°
Длина отката, мм:
нормальная 560
предельная 595
Высота линии огня, мм 620
Габариты в походном положении, мм:
длина 3450
ширина 1650
высота 1170
Ширина хода, мм 1090
Клиренс, мм 270
Вес системы, кг:
в походном положении 480
в боевом положении 440
Скорострельность, выстр./мин 10―15
Расчет, чел. 5
Скорость возки по шоссе, км/ч до 50
Таблица 2
Боеприпасы и баллистические данные пушки 3,7 cm Pak 35/36
Снаряды
| Тип снаряда |
Обозначение |
Вес снаряда, кг |
Длина снаряда, мм |
Вес ВВ, г |
Вес заряда, г |
Вес патрона, кг |
Длина патрона, мм |
| Осколочно-трассирующий |
3,7 cm Spgr.18 |
0,62 |
128,5 |
26 |
175 |
1,285 |
341,5 |
| Осколочно-трассирующий |
3,7 cm Spgr.40 |
0,62 |
140,6 |
44 |
175 |
1,305 |
353,5 |
| Бронебойно-трассирующий |
3,7 cm Pzgr. |
0,685 |
117,0 |
13 |
189 |
1,33 |
337 |
| Подкалиберный бронебойно-трассирующий |
3,7 cm Pzgr.40 |
0,355 |
85,0 |
нет |
160 |
1,0 |
305,5 |
Заряжание унитарное. Гильза латунная длиной 250 мм, диаметр фланца 51,5 мм. Взаимозаменяемости патрона 3,7 cm Pak 35/36 с другими пушками нет
