Начальная скорость, м/с — 638


В 1933 г. заводу № 65 было дано задание изготовить 400 лафетопробных полигональных снарядов и 100 боевых (из них 50 весом 90 кг и 50 весом 70 кг).

В июне 1936 г. на НИАПе были произведены стрельбы из полигональной пушки Б-10. Испытания закончились 28 июня 1936 г. и были признаны неудачными. Больше полигональная пушка Б-10 не испытывалась.

Полигональными должны были стать даже зенитные орудия. Так, с 7 декабря 1935 г. по 16 января 1936 г. были проведены испытания 76-мм зенитной пушки обр. 1931 г. с полигональным лейнером. Канал полигонального орудия в сечении представлял собой правильный многоугольник. У этого лейнера число граней было 10, а их крутизна — 15 калибров. Камора соединялась с гранями уступом.

Вес снаряда — 7,1 кг, длина — 6,22 калибра. В ходе испытаний получили начальную скорость 794 м/с и дальность 16,5 км, то есть лучшую баллистику, чем у штатного снаряда.

Особый интерес к полигональным орудиям проявили моряки. В 1933 г. инженер Н. А. Упорников разработал проект переделки 180/60-мм пушки в полигональное 190-мм орудие (рис. 5.1). Для этой цели использовалась расстрелянная к тому времени 180/60-мм пушка, которая, в свою очередь, была получена перестволением 203/50-мм пушки № 1203.


Тайны русской артиллерии

Рис. 5.1. Полигональный 190-мм снаряд.


Работы по переделке 180-мм пушки № 1203 в полигональную 190-мм были начаты в 1934 г. на заводе «Большевик». Канал расточили и располировали, но дальнейшие работы были прекращены, так как в присланном на 1935 г. плане работ АНИМИ [38] этой работы не значилось, она была заменена полигональной нарезкой 130-мм ствола.


Проектные данные 190-мм полигональной пушки

Диаметр описанной окружности, мм — 200

Калибр (диаметр по граням), мм — 190

Длина пути снаряда в канале, мм — 8188

Объем каморы, л — 61,63

Число граней — 8

Угол наклона граней, град — 8°55′37″

Крутизна граней (постоянная), клб — 20

Вес полигонального снаряда, кг — 100

Начальная скорость, м/с — 940

Максимальное давление в канале, кг/см2 — 3200

Длина гильзы, мм — 825


АНИМИ разработал проект переделки серийной 130/55-мм пушки обр. 1913 г. в полигональную. Заводу «Большевик» выдали заказ на переделку 130-мм пушки со сроком готовности 1 октября 1932 г. АНИМИ передал «Большевику» чертежи пушки 23 сентября 1931 г. Отношением от 10 сентября 1933 г. заводу «Большевик» было предписано нарезать 130/55-мм орудие по чертежу АНИМИ № 338.

На 27 октября 1933 г. начальник АНИМИ приказал 130/55-мм пушку как полигональную «с плана снять», а взамен заводу «Большевик» «надлежит нарезать 130/55-мм пушку № 7 углубленной нарезкой по чертежам, выданным на завод… Нарезку закончить к 15.12.1933 г.».

Упорников и компания пытались переделать в полигональные и орудия линкоров. Так, в августе 1932 г было решено переделать 305/52-мм пушку в полигональную 166/159-мм (радиус описанной окружности/ радиус вписанной окружности).

Фокус 2-й — нарезные снаряды

Как уже говорилось, в 50–70-х годах XIX века были изготовлены десятки систем, снаряды которых имели нарезы или выступы. В советских артиллерийских системах для нарезных снарядов устройство канала мало отличалось от обычных каналов образца 1877 г., основным отличием была несколько большая глубина нарезов. И опять, как было с полигональными снарядами, Артуправление РККА не ограничилось испытанием одного образца, а решило сразу вводить нарезные снаряды во всех типах орудий. Чтобы представить объем испытаний нарезных снарядов, я, как и в случае с полигональными снарядами, буду рассказывать о них не в хронологическом порядке, а по мере возрастания калибра.

В 1933–1936 гг. на НИАПе проводили стрельбы из 122-мм пушек обр. 1931 г. нарезными снарядами. Для этого был изготовлен ствол с крутизной нарезки 12 калибров, глубиной нарезов 3,0 мм и объемом каморы 9,889 дм3. Стрельба велась нарезными снарядами с глубиной нарезки 3,0 мм.

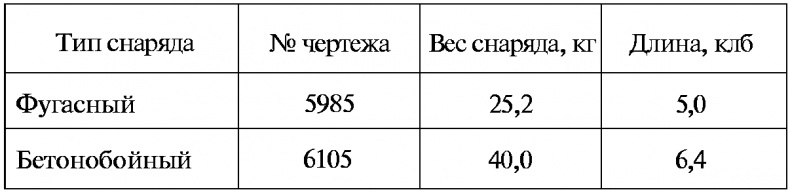

Таблица 17. Данные нарезных снарядов

Тайны русской артиллерии

При стрельбе 10 июня 1936 г. снарядом чертежа 6105 при заряде 5,0 кг достигнута начальная скорость 550 м/с и дальность 14 300 м (при угле возвышения +35°).

Однако наряду с преимуществом в весе нарезные снаряды имели и ряд недостатков, так как при увеличении длины снаряда сверх 5 калибров резко падала кучность. Заряжание пушек нарезными снарядами производилось весьма «хитрым» способом (чтобы нарезы снаряда входили в нарезы канала), что приводило к существенному уменьшению скорострельности.

В 1937 г. опыты со 122-мм нарезными снарядами были прекращены.

В 1932 г. из 152-мм пушек обр. 1910 и 1910/1930 гг. впервые были произведены стрельбы нарезными снарядами, разработанными в АНИИ. [39] Стволы имели штатную крутизну нарезки (25 калибров).

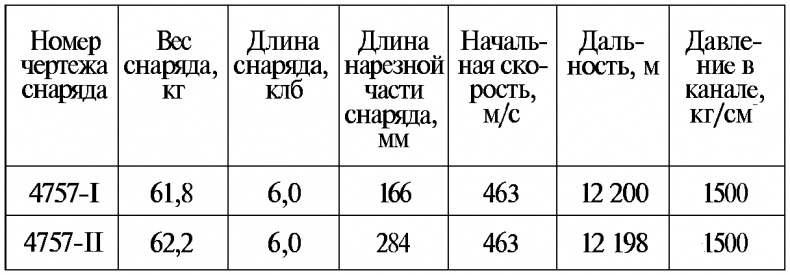

Таблица 18. Данные стрельбы 11 декабря 1933 г. из 152-мм пушки обр. 1910/1930 г. нарезными снарядами с зарядом 6,0 кг пороха марки 15/7

Тайны русской артиллерии

Кучность нарезных снарядов оказалась неудовлетворительной. Заряжание нарезными снарядами производилось досыльным способом, то есть с помощью особых приспособлений, что терпимо на НИАПе, но неудобно в полевых условиях. По результатам испытаний конструкторы АНИИ решили увеличить крутизну нарезки для увеличения кучности стрельбы, (рис. 5.2).


Тайны русской артиллерии

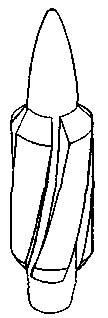

Рис. 5.2. Нарезной 37-мм снаряд.


В апреле 1933 г. заводу «Баррикады» был заказан ствол 152-мм пушки обр. 1910/1930 г. с крутой глубокой нарезкой. Ствол был предназначен для опытов с беспоясковыми (нарезными) снарядами.


Данные опытного ствола

Калибр, мм — 152.4

Крутизна нарезов, клб — 12

Число нарезов — 36

Глубина нареза, мм — 2,8

Ширина нареза, мм — 9,0

Ширина поля, мм — 4,23
