Данные 37-мм РК на пулеметном станке
Калибр, мм — 37
Длина ствола без лотка и воронки, мм — 1250
Длина лотка, мм — 320
Длина воронки, мм — 400
Угол ВН, град — −25°40′; +18°40′
Угол ГН, град — 69
Длина системы, мм — 2030
Ширина системы, мм — 615
Высота системы при угле 0°, мм — 732
Ширина хода, мм — 504
Высота линии огня, мм — 450
Диаметр колес, мм — 305
Вес качающейся части, кг — 31,5
Вес системы в боевом положении, кг — 78,2
Вес системы в походном положении с чехлом, кг — 80,0
Темп стрельбы, выстр/мин: без исправления наводки — 18–26
с исправлением наводки — 11–15
37-мм РК на колесном станке с 17 по 25 ноября 1935 г. прошло на НИАПе полигонные испытания в объеме 356 выстрелов, без испытаний возкой.
На испытаниях была выявлена неудовлетворительная меткость, 12 отказов досылателя, 19 случаев утыкания патрона, 16 перекосов лотка, 2 случая выпадания патрона из лотка в момент заряжания. Кроме того, неудовлетворительно работало стреляющее приспособление. Согласно заключению комиссии система полигонные испытания не выдержала.
Эти испытания, равно как и испытания 37 100-мм авиационных пушек, показали полную бесперспективность тряпочных патронов и системы дульного заряжания Курчевского. Поэтому конструкторы завода № 8 в 1937–1938 гг. провели коренную модернизацию 37-мм РК БМ, получившего новое название «37-мм пушка ДР завода № 8». Букву «К» (Курчевский) старались даже не упоминать, так как в 1937 г. Курчевский был арестован.
Тряпичная гильза с деревянным донышком была заменена латунной гильзой с пластмассовым донышком. Заряжание производилось с казны подобно обычной пушке. Для этого был введен клиновой затвор, жестко соединенный с соплом. Затвор имел одну четверть автоматики, то есть открывание его производилось вручную, а после подачи патрона затвор закрывался сам.
Ствол был установлен на том же пулеметном станке, но без бесполезного щита.
В боевом положении пушка передвигалась на колесном станке одним-двумя бойцами. На испытаниях таким образом было пройдено 2 км за 40 минут. Боекомплект носился в брезентовых ранцах по 10 патронов.
Данные 37-мм пушки ДР завода № 8
Калибр, мм — 37
Длина ствола полная, мм — 1770
Угол ВН, град — −5°; +10°
Угол ГН, град — 27
Длина системы, мм — 2170
Ширина системы, мм — 600
Высота системы при 0°, мм — 400
Вес качающейся части, кг — 35,2
Вес системы в боевом положении, кг — 59
Вес снаряда, кг — 0,6
Начальная скорость, м/с — 598
В августе 1938 г. 37-мм система ДР вместе с семью другими системами прошла полигонные испытания в Щюрове (Московская область) на Научно-испытательном полигоне стрелкового вооружения РККА (НИПСВО).
Среди всех систем ДР показала лучшую бронепробиваемость. Так, 20-мм броня танка Т-24 пробивалась на дистанции 500 м под углами от 0° до 25°. Из восьми систем только ДР и 25-мм противотанковая пушка МЦ показали удовлетворительную меткость. Тем не менее 37-мм пушка ДР на вооружение не поступила.
В начале 1931 г. Курчевским была спроектирована 76,2-мм легкая мортира (ЛМК). Мортира предназначалась для вооружения стрелковой роты. Ствол мортиры ребристый. Заряжание с дула. Затвора не было. Подъемный и поворотный механизмы винтовые. Колеса сплошные дисковые.
Данные легкой мортиры Курчевского
Калибр, мм — 76,2
Длина ствола без воронки, мм/клб — 605/8
Длина воронки (сопла), мм — 550
Угол ВН, град — −10°; +60°
Угол ГН, град — 4°30′
Высота системы в боевом и походном (на руках) положении, мм — 750
Длина станин (длина станка от оси до края), мм — 900
Ширина хода, мм — 510
Диаметр колеса, мм — 300
Высота системы в сложенном положении, мм — 490
Вес ствола с воронкой, кг — 21,2
Вес воронки (сопло), кг — 4,20
Вес прицела, кг — 1,5
Вес станка, кг — 14,15
Вес системы, кг — 38
Скорострельность, выстр/мин: расчетная — 10–12
практическая — 8
Время перехода из боевого положения в походное, с — 20–30
Собственно, ЛМК и мортирой назвать нельзя. Видимо, Курчевский не знал, что мортира — это орудие, основной задачей которого является стрельба под углом свыше 45°. А ЛМК только по тактико-техническим характеристикам, поданным Курчевским в Артуправление РККА, могла вести стрельбу под углом 60°. Конструктивно ствол опытного образца мог быть опущен до 57°, но действие газовой струи физически не позволяло стрелять под углом больше 43°. Да и тогда действие раскаленных газов было опасно для расчета.
При стрельбе из мортиры использовались опытные легкие снаряды весом от 3,2 до 4 кг. Выстрел унитарный. Заряд 320 г пороха ВЛ помещался в сгорающую гильзу из нитроткани с деревянным поддоном. Длина гильзы 112 мм.

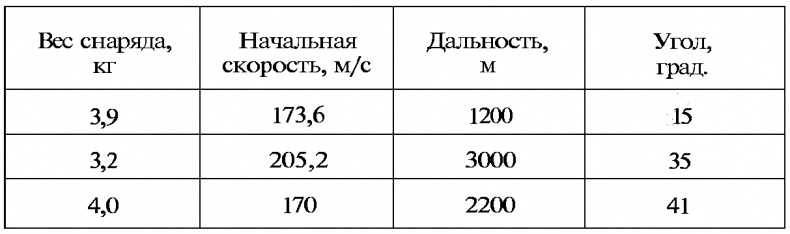

Таблица 24. Баллистические данные, полученные на испытаниях
Максимальное давление в канале составляло 1800 кг/см2.
Первый образец 76-мм легкой мортиры Курчевского был изготовлен на заводе № 8. После заводских испытаний в объеме 100 выстрелов его отправили на полигонные испытания. На НИАП мортира прибыла 12 августа 1931 г.
С 14 по 22 августа 1931 г. на НИАПе из ЛМК было сделано 102 выстрела. Максимальный угол возвышения, при котором возможна стрельба, +43°, то есть ЛМК фактически не могла использоваться как мортира, стреляющая под углом возвышения свыше 45°.
В 1930 г. заводу № 7 был выдан заказ на 100 ЛМК, но завод ухитрился сорвать этот заказ.
В 1933 г. заводом № 8 было изготовлено 9 ЛМК, которые проходили войсковые испытания в московской Пролетарской стрелковой дивизии. В октябре 1933 г. дивизия проводила учения с ЛМК (по две мортиры на роту). Результаты испытаний: система неустойчива; скорострельность — 8 выстр/мин вместо предполагаемых 10–12; при дальности 1400 м рассеивание 150 м.
На вооружение ЛМК принята не была и больше не заказывалась.
В конце 1931 г. Курчевским была спроектирована 76-мм батальонная пушка БПК — наиболее знаменитое орудие Курчевского.
