Тайны русской артиллерии

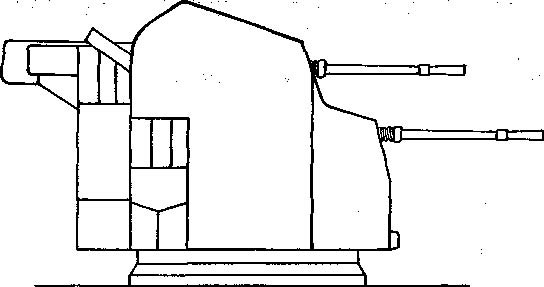

Рис. 8.4. 25-мм счетверенная автоматическая установка БЛ-120.


Данные установок БЛ-120

Калибр, мм — 35

Длина ствола, клб — 80

Угол ВН, град — −5; +90

Угол ГН, град — 360

Скорость ВН, град/с — 30

Скорость ГН, град/с — 40

Броня, мм — 610

Вес башни, т — 4,0

Темп стрельбы одного ствола, выстр/мин — 270–300


В 1953 г. установки БЛ-120–1 и БЛ-120-П были по известным причинам переименованы в 4М-120–1 и 4М-120-II. Работы над установкой из расформированного ОКБ-172 передали в ОКБ-43.

В 1954 г. две установки 4М-120–1 были смонтированы на эсминце проекта 41 «Неустрашимый» для проведения государственных испытаний. Через несколько лет обе установки сняли с корабля проекта 41 и заменили на 45-мм СМ-20ЗИФ. В серийное производство 4М-120 не поступали.

152-мм башенные установки для крейсеров и мониторов

В 1946 г. в ОКБ-172 были разработаны аванпроекты 152-мм башенных установок: двухорудийной БЛ-115 и трехорудийной БЛ-118. Установки предназначались для вооружения проектировавшихся крейсеров. Баллистика и снаряды установок БЛ-115 и БЛ-118 были взяты от 152-мм пушек Б-38. Но, в отличие от установки МК-5, установки ОКБ172 были универсальными, то есть имели возможность вести огонь по самолетам. Это было достигнуто за счет увеличения максимального угла возвышения с 45° до 80° и увеличения скорострельности одного ствола с 7 выстр/мин до 12–17 выстр/мин. Вместо картузного заряжания на пушке Б-38 152-мм установки ОКБ-172 имели раздельно-гильзовое заряжание (рис. 8.5).


Тайны русской артиллерии

Рис. 8.5. Аванпроект крейсера МЛК-8–152, вооруженного четырьмя двухорудийными 152-мм башенными установками БЛ-115.


В 1950 г. силами ОКБ-5, ОКБ-172 и ОКБ-196 IV спецотдела МВД СССР (тоже шаражки) были разработаны аванпроекты нескольких легких крейсеров. Крейсер проекта МЛК-8–152 был вооружен четырьмя двухорудийными башнями БЛ-115, а крейсер проекта МЛК-9–152 — тремя трехорудийными башнями БЛ-118. Стандартное водоизмещение крейсеров соответственно составило 7980 т и 8243 т.

Кроме того, установки БЛ-118 входили в состав одного из вариантов вооружения тяжелого крейсера «Сталинград» проекта 82.

В 1947 г. был закончен эскизный проект установок БЛ115 и БЛ-118, а в 1953–1954 гг. — технический проект, и начались работы по изготовлению опытных образцов установок. Однако в конце 1954 г. — начале 1955 г. все работы по БЛ-115 и БЛ-118 были прекращены.

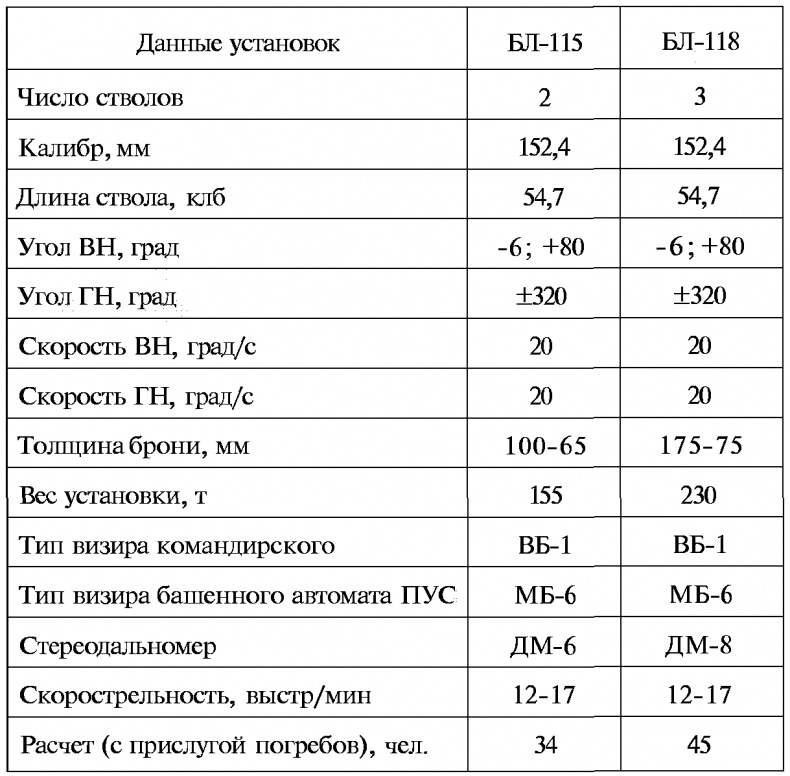

Таблица 39. Данные установок БЛ-115 и БЛ-118

Тайны русской артиллерии

В таблице толщина брони и вес установок приведены по данным эскизного проекта 1947 г. В проектах легких крейсеров 1950 г. толщина брони меньше: лоб — 100 мм, боковые стенки — 50 мм и крыша — 50 мм. В варианте БЛ-118 для крейсера проекта 82 броня толще: лоб — 200 мм, боковые стенки — 150 мм и крыша — 100 мм. Соответственно, вес башни увеличился до 320 т.

Башенные установки БЛ-115 и БЛ-118 предполагалось оснастить радиодальномером.

В 1946 г. в ОКБ-172 были спроектированы 152-мм башенные установки: одноорудийная БЛ-113 для малых мониторов проекта 303 и двухорудийная БЛ-112 для больших дунайских мониторов проекта 311.

В обеих установках качающиеся части были созданы на базе качающихся частей 152-мм армейской гаубицы МЛ-20 (обр. 1937 г.).

Существенно увеличилась скорострельность в новых установках. 6 выстрелов в минуту против 3–4 выстрелов в минуту у МЛ-20 были достигнуты за счет введения клинового затвора (вместо поршневого) и автоматического досылателя снарядов и устройств, обеспечивающих подачу боеприпасов. Чтобы уменьшить габариты башен, длину отката уменьшили с 1250 мм до 500 мм. Кстати, это дало и небольшой выигрыш в скорострельности.

В установке БЛ-112 механизм вертикального наведения имел только ручной привод, а механизм горизонтального наведения — электропривод. Установка БЛ-113 имела два варианта исполнения: с ручным приводом механизма горизонтального наведения и с электроприводом. Вертикальное наведение в обеих установках было ручное.

В установке БЛ-112 каждое орудие было помещено в собственную люльку.

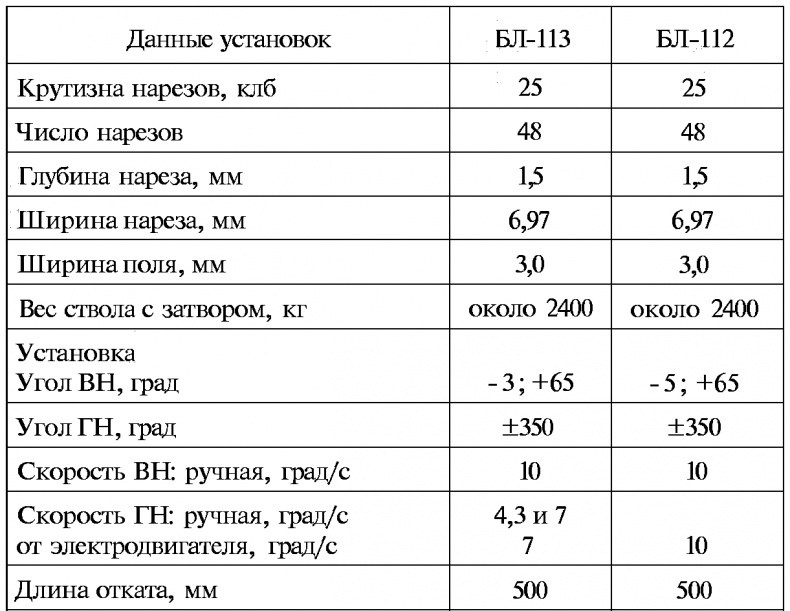

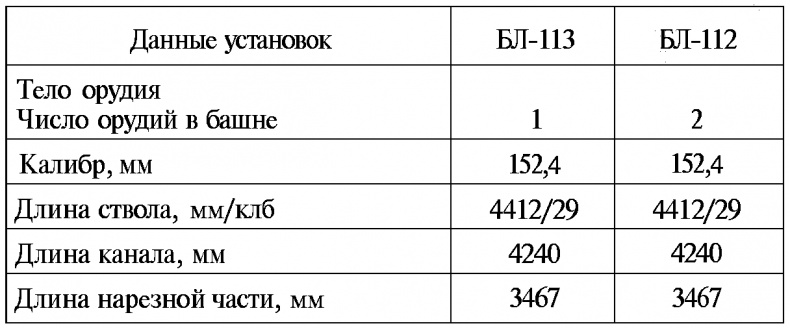

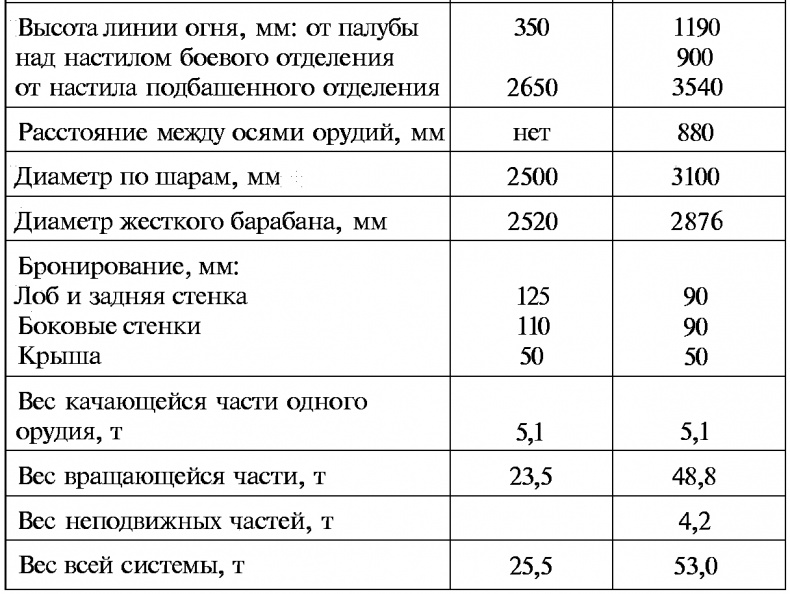

Таблица 40. Данные башенных установок мониторов проектов 303 и 311

Тайны русской артиллерии
Тайны русской артиллерии
Тайны русской артиллерии
Тайны русской артиллерии

Примечание. Боекомплект и баллистика установок БЛ-113 и БЛ-112 были одинаковы с МЛ-20. Заряжание раздельно-гильзовое.

Железнодорожные установки ТП-1 и ТГ-1

Началом истории создания нового поколения советских железнодорожных установок следует считать постановление Комитета Обороны Совнаркома СССР № 6сс от 5 мая 1937 г. о создании системы орудий большой и особой мощности, в составе которой были и сверхмощные железнодорожные установки.

8 февраля 1938 г. начальник Артуправления РККА Кулик утвердил тактико-технические требования на железнодорожные установки — 356-мм пушку ТП-1 и 500-мм гаубицу ТГ-1. Калибр гаубицы был выбран после серьезного исследования, проведенного в АНИИ в конце 1937 г. Были рассмотрены варианты 450-мм, 475-мм и 500-мм гаубиц. Проделанные расчеты показали, что наилучшими баллистическими качествами будет обладать 450-мм гаубица. Действие по берегу у всех гаубиц предполагалось примерно одинаковое, но действие по грунту должно было быть лучше у 500-мм гаубицы. Ей и отдали предпочтение.

Иначе обстояло дело с 356-мм пушкой. За прототип взяли 356-мм морскую пушку, но не 356/52-мм пушку для крейсеров типа «Измаил», установленную на ТМ-1–14, а проектировавшуюся 356/54-мм пушку для башенных установок МК-12 на линкорах типа «Б». Работы над корабельной установкой в 1938 г. были прекращены, и 356/54-мм пушка стала разрабатываться только для железнодорожных установок ТГ-1.

В отличие от транспортеров ТМ-1–14, ТМ-2–12, ТМ-312 и других, созданием ТП-1 и ТГ-1 ведало исключительно Артуправление РККА. Руководство ВМФ только информировалось о ходе работ, да и то выборочно.
