Расчет в башне отсутствовал. Заряжание было полностью автоматизировано. Приводы заряжания и наведения электрические, кроме того, были аварийные приводы от пружинных аккумуляторов энергии.
Управление стрельбой было автоматическое и дистанционное. Для автоматического управления стрельбой установка имела прицел и прибор кругового обзора.
Толстая броня и обтекаемая форма башни позволяли многократно выдерживать: а) прямое попадание 130-мм бронебойного снаряда с начальной скоростью 1000 м/с;
б) навесное попадание 305-мм бетонобойного снаряда со скоростью удара 300 м/с;
в) взрыв на расстоянии 4 м от брони 500-кг авиабомбы.
Кроме башни, установка И-100 имела боевое и подбашенное отделения, расположенные друг на друге. Боевое отделение имело диаметр 3 м, высоту 1,55 м и объем 7 м3, а подбашенное отделение 5,3 м, 2,1 м и 20 м3 соответственно.
Для проектирования И-100 в 1954 г. провели отстрелы дооборудованных установок БУР-45 и БУР-10.
В 1955 г. был изготовлен и испытан опытный образец башенной установки И-100. В ходе стрельб из нее кучность оказалась выше, чем у 100-мм пушек Д-10Т при стрельбе из танков.
Данные установки И-100
Калибр, мм — 100
Угол ВН, град — −8; +20
Угол ГН, град — 360
Скорость ВН, град/с — 1,5
Скорость ГН, град/с — 15
Диаметр башни, мм: у крыши — 1100
у основания — 3170
Высота башни, мм: с прибором кругового обзора — 1450
без прибора кругового обзора — 1260
Толщина брони, мм: вращающейся — 280–300
крыши — 115–130
Вес вращающейся части установки, т — 33
Общий вес брони, т — 25
Общий вес установки, т — 55
Скорострельность, выстр/мин — 15
В конце 1940-х — начале 1950-х годов ОКБ-43 работало над проблемой создания криволинейных орудий и пулеметов для долговременных фортификационных сооружений.
В частности, велись опыты с 12,7-мм криволинейным пулеметом КСГМ. В декабре 1954 г. был завершен технический проект сборно-разборной подъемной установки БУК-3 с двумя криволинейными пулеметами КСГМ.
В 1953 г. в ОКБ-43 была создана «броневая установка тяжелого типа для двух криволинейных пулеметов» И-16. Опытный образец установки прошел испытания в 1954 г., а к концу года была собрана опытная серия из 5 установок для контрольных испытаний. (Броню для них делал Ижорский завод).
Кроме того, в 1953–1954 гг. в ОКБ-43 велись работы над:
— казематной пулеметной установкой И-8Д;
— казематной пулеметной установкой КПУ;
— броневой скрывающейся установкой с одним пулеметом КС ГМ — «Бук»;
— ПЗУ — броневой установкой с двумя 14,5-мм зенитными пулеметами (работы над последней были приостановлены 15 декабря 1954 г. на основании решения Инженерного комитета инженерных войск);
— И-13 — броневой наблюдательной установкой.
Еще раньше перед ОКБ-43 была поставлена задача создания среднекалиберных артиллерийских систем с криволинейными стволами. Работы шли над орудиями калибров 25, 57 и 82 мм под руководством М. Н. Кондакова и С. М. Гольдмана. В 1948 г. ОКБ-43 закончило корректировку чертежей 82-мм криволинейного ствола для казематного орудия-миномета и выдало задание НИИ-13 Министерства вооружений на его изготовление. В конце 1949 г. НИИ-13 изготовило этот ствол и поставило его ОКБ-43 (рис. 9.4).
Проектный радиус кривизны ствола — 1500 мм — в НИИ-13 не выдержали, а получилось 1460 мм. Ствол миномета гладкий. Внутренний диаметр его у казенной части 84 мм. На расстоянии 460 мм от казенного среза ствол прямой. Затем на длине дуги 1300 мм ствол кривой, а затем — прямой на длине 935 мм. При переходе с криволинейного участка на конечный прямолинейный в канале имелся конус длиной 80 мм. На конусе калибр ствола менялся с 84 мм на 82 мм.
Стрельба велась оперенной кумулятивной миной со скоростью около 300 м/с. Дальность прямого выстрела составляла 400–500 м. Кумулятивная мина пробивала по нормали броню толщиной 120–130 мм. Кроме того, могли использоваться и осколочно-фугасные 82-мм мины. Проектная скорострельность такого миномета — 25 выстр/мин.
Криволинейный миномет предполагалось устанавливать в подземных бетонных казематах. Над поверхностью каземата должна была находиться только дульная часть миномета.
Чтобы не возвращаться более к минометам, скажу, что в начале войны в ОКБ-43 был спроектирован и изготовлен опытный образец 82-мм казнозарядного миномета МК-2-У. 20–22 августа 1942 г. миномет МК-2-У, установленный на автомобиле ГАЗ-АА, прошел испытания на Гороховецком полигоне, однако комиссия сочла их неудовлетворительными.

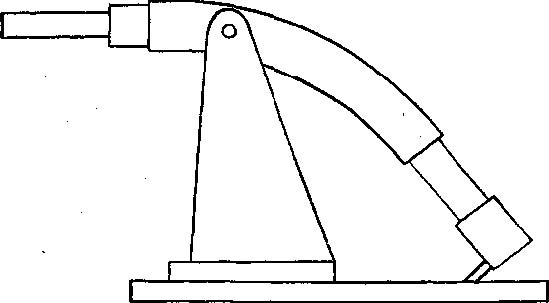

Рис. 9.4. 82-казематный миномет с криволинейным стволом.
Автоматические установки ОКБ-43 1940–1950-х годов
В августе 1941 г. ОКБ-43 было эвакуировано из Ленинграда в Йошкар-Олу (Марийскую АССР). Там конструкторское бюро разместили в здании дворца пионеров площадью 540 м2 и в специально построенном здании площадью 53 м2. Механический цех разместился в здании электростанции. К 20 сентября 1941 г. было введено в строй 23 станка и продолжался монтаж остальных.
В годы войны в работе ОКБ-43 большое место отводилось морской тематике. Как уже говорилось, по вине Тухачевского и K° производство зенитных автоматов в СССР началось лишь в 1939 г., а в армию и флот они начали поступать в конце 1940 г. При этом 37-мм морские автоматы 70К — единственные автоматы, состоявшие на вооружении нашего флота, — обладали рядом принципиальных недостатков,
[83]
да и их было очень мало. Из-за отсутствия зенитных автоматов советский флот нес большие потери. К примеру, германская авиация фактически парализовала действия крупных надводных кораблей с июня 1942 г. и до конца войны.
В начале. 1943 г. в ОКБ-43 создается спаренная 12,7-мм установка открытого типа 2-УК. На ее турели было установлено два автомата ДШК. Приводы наведения ручные. Угол вертикального наведения составлял от −10° до +85°. Вес установки 400 кг (рис. 9.5).

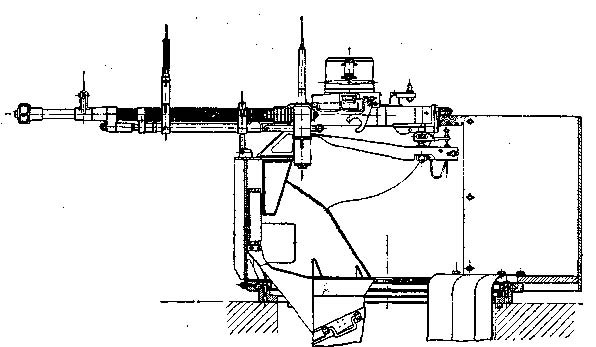

Рис. 9.5. 12,7-мм турельная установка 2-УК.
Опытный образец 2-УК был изготовлен в мастерских ОКБ-43 в октябре 1943 г. Ее корабельные испытания успешно прошли в начале 1944 г. на Черном море.
