5 октября 1876 г. из крепости Динабург (с 1893 г. Двинск) были отправлены в Севастополь четыре 6-дюймовые мортиры обр. 1867 г.
2 ноября 1876 г. десять 24-фунтовых чугунных пушек с лафетами были доставлены в Севастополь из Киевской крепости.
В начале 1879 г. из Варшавы в Севастополь были доставлены три системы нового типа — 11-дюймовые пушки Круппа, стрелявшие снарядами не со свинцовой оболочкой, как обр. 1867 г., а с двумя медными поясками, как у современных пушек. Позже эти системы назвали орудиями обр. 1877 г. Вместе с пушками было доставлено четыре лафета Круппа.
В 1876 г. было решено выставить минные заграждения вблизи Севастополя. К этому времени в России на вооружении состояли мины двух типов: гальваноударные (их часто называли автоматическими) и гальванические
[11]
. Обе мины ставились на глубине 0,9—1 м с помощью чугунных якорей весом от 9 до 16 пудов (130—260 кг). Постановка мин была возможна лишь на мелководье, где глубина не превышала 40 м.
Гальванические мины приводились в боевое положение с берега с помощью кабеля (магистрального проводника), подключенного к электрической батарее. К одному магистральному проводнику присоединялось десять гальванических мин. Основным преимуществом этих мин была возможность прохода собственных судов по минам, находящимся в небоевом положении. При постановка мин системы Герца с малых пароходов и 1876—1877 гг. на Черном море. необходимости минер замыкал контакт, и мины становились гальваноударными, то есть могли взрываться при ударе о корпус корабля.
Гальванические мины имели форму цилиндра, корпус их был оцинкован. Вес заряда составлял 5—7 пудов (82—115 кг) взрывчатого вещества (обычно черного пороха).
Гальванические мины системы Герца были закуплены Россией в Германии. С ноября 1876 г. по июль 1878 г. Морское и Военное ведомства получили из Германии 4035 мин (2100 и 1935 соответственно). Из них на Черное море и Дунай было направлено лишь 860 мин Герца, а остальные начальство, убоявшись англичан, оставило на Балтике.
Гальваноударные мины были сфероконическими, за что их прозвали грушевидными. Мина содержала заряд весом от 16 до 25 кг. В качестве взрывчатого вещества использовались динамит, влажный пироксилин, реже — черный порох.
Кроме того, крепостная артиллерия располагала донными гальваническими минами (фугасами). Донные мины имели цилиндрическую форму корпуса. Заряд мины составлял 30—50 пудов (491—819 кг). Подрыв мины производился по проводам с берега.
Обычно на берегу размешалось два наблюдательных пункта. Когда корабль противника проходил через пересечение линий визирования обоих наблюдателей, цепь замыкали и производился взрыв.
В конце 1876 г. у Одессы, Севастополя, Балаклавы и Очакова было выставлено 1218 мин, из которых 1175 мин якорных гальванических, 35 мин Герца и 10 донных гальванических мин.
Начиная с 20 октября 1876 г. в Севастополе было поставлено 240 гальванических мин и 35 гальваноударных мин системы Герца. Последние мины были снаряжены пироксилином. Кроме того, 23 гальванические мины выставили у входа в Балаклавскую бухту. Замечу, что все мины принадлежали Военному ведомству и их ставили армейские саперы. Постановка мин производилась со специальных баркасов.
Из мобилизованных коммерческих судов была создана целая флотилия вооруженных судов для защиты минных заграждений в Одессе, Очакове и других крепостях.
Так, в Севастополе минные заграждения охраняли: пароходы «Голубчик» (водоизмещение 263 т; построен в Ньюкастле в 1859 г., в 1876 г. куплен Морведом у РОПИТа; вооружен двумя 4-фунтовыми пушками обр. 1867 г.) и «Матушка» (водоизмещение 110 г, колесный, машина мощностью 35 номинальных л. с; построен в 1857 г. в Англии (Биркехед), в 1876 г. куплен Морведом; вооружен двумя 3-фунтовыми пушками обр. 1867 г.). А также шхуна «Соуксу» (3 пушки. Длина 39,4 м. Ширина 6,2 м. Водоизмещение 326 т. Машина мощностью 60 номинальных л.с. Винтовая. Построена в Англии в 1857—1859 гг. Вооружена одной 9-фунтовой пушкой обр. 1867 г. и двумя 4-фунтовыми пушками обр. 1867 г.).

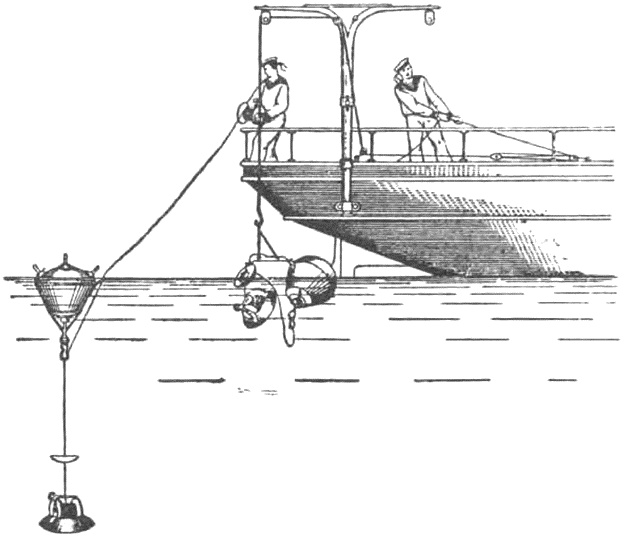

Постановка мин системы Герца с малых пароходов в 1876-1877 гг. на Черном море

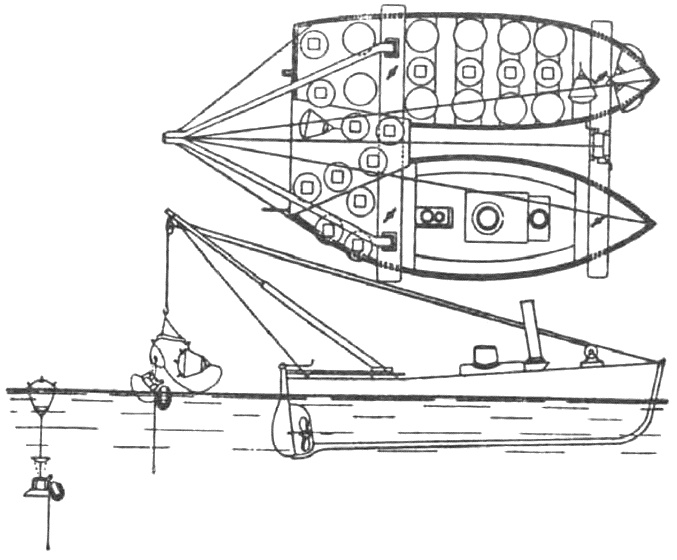

Постановки мин с баркасов.
Интересно, что суда, охранявшие минные заграждения, помимо артиллерийского вооружения были снабжены «еще носовыми и буксирными минными шестами, показавшими в Севастополе хорошие результаты. Эти шесты предназначены для действия минами против неприятельских судов в случае намерения их форсировать минные заграждения и прорваться на рейд. Днем пароходы, предназначенные для постановки и охранения мин, должны были находиться на рейде и способствовать саперным офицерам устраивать или исправлять минные заграждения, а по ночам занимать поочередно сторожевые дежурства впереди минных заграждений и охранять их от покушения неприятельских шлюпок; пароходы, свободные от дневных работ по минным заграждениям, особенно назначенные для действий в открытом море, должны были упражняться в стрельбе из орудий и действий минами, буксировать шиты для стрельбы с судов и батарей и проводить суда между минными заграждениями. Паровые катера должны были служить в помощь пароходам, особенно для разъездов впереди минных заграждений по ночам в тихую погоду, самую удобную для повреждения мин неприятелем. Шхуны же должны были, очередуясь между собой, занимать брандвахтенные посты на указанных им местах у минных заграждений.
Если будет предвидеться возможность прорыва неприятеля на рейд, то мелкосидящие пароходы должны были действовать носовыми и буксирными шестовыми минами; для этого они должны были становиться в закрытое от неприятельских выстрелов место и приготовиться действовать как брандеры, т. е. вызвать 2 охотников — одного на руль и одного для управления машиной, остальную команду свезти на берег и, выждав, когда неприятель придет на траверз маяка или мола, за которым стоит пароход, стараться столкнуться с ним и, таким образом, взорвать обе мины разом. Подобный маневр признавалось возможным исполнить без помощи минеров, которых тогда было мало, приготовив предварительно гальванические батареи для действия и прирастив к ним проводники от мин, взрывающихся автоматически. Хотя многие из этих пароходов были ветхи и плохи, но в крайности могли быть годны для предназначенной цели»
{15}.
Пароходы можно обратить в носители шестовых мин и в брандеры? Замечу, что по своим характеристикам малые пароходы в 1876 г. мало отличались от своих собратьев в 1854 г. Но вот действовать в 1854 г. против колесных пароходов союзников было куда проще, чем в 1877 г. против турецких броненосцев.
Для обороны минных заграждений в ночное время в черноморских портах использовалась новинка — электрические прожекторы. Так, на Северной стороне Севастополя прожектор был установлен близ Волоховой башни,
