Ракеты с системой астрокоррекции должны лететь на максимальной высоте, насколько позволяют возможности воздушно-реактивного двигателя. На высоте 18–25 км звезды днем видны так же ярко, как и ночью, и система астрокоррекции может работать круглосуточно независимо от погодных условий.

В СССР работы по созданию системы астрокоррекции велись с 1947 г. В рамках НИИ-88 была создана лаборатория, занимавшаяся автоматической астрокоррекцией, ей руководил И. М. Лисович. Позже это подразделение было переведено в НИИ-1.

Со второй половины 1952 г. по 1954 г. опытная система астрокоррекции испытывалась на самолете Ил-12, а с 1954 г. по 1955 г. — на бомбардировщике Ту-16. В полете на 4000 км система имела ошибки в пределах 3,3–6,6 км. Причем полет проходил на высоте около 10 км, а на высотах вдвое больших система, соответственно, должна была работать лучше.

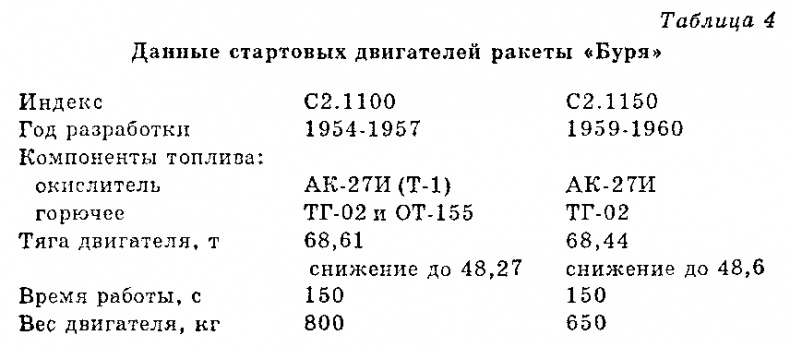

Крылатая ракета «Буря» была двухступенчатой. Маршевая ступень оснащалась прямоточным двигателем РД-012. Стартовая ступень состояла из двух боковых ускорителей. Ускоритель имел цилиндрическую форму с заостренной передней частью и состоял из топливных баков и четырехкамерного ЖРД С2.1100 (позже С2Л150), разработанного в ОКБ-2 НИИ-88. В топливные баки каждого ускорителя заправлялось 20 840 кг окислителя и 6300 кг горючего. В струе газов ЖРД располагались газовые рули, обеспечивающие управление ракетой на начальном участке полета. При наборе скорости управление полетом осуществлялось воздушными рулями. На ускорителях устанавливались горизонтальные рули и стабилизаторы. Ускорители общим весом 64 760 кг симметрично располагались под крыльями маршевой ступени и крепились к ее фюзеляжу на четырех узлах каждый.


Чудо-оружие СССР: Тайны советского оружия

Маршевая ступень «Бури» построена по нормальной самолетной схеме с треугольным крылом, имеющим стреловидность по передней кромке 70° и тонкий сверхзвуковой профиль. В передней части цилиндрического фюзеляжа маршевой ступени находился сверхзвуковой диффузор с центральным телом, в котором размещалась боевая часть. В хвостовую часть фюзеляжа вел воздухопровод, окруженный кольцевыми баками с топливом. Сверхзвуковой ПВРД диаметром 1700 мм стыковался с воздухопроводом и питался топливом с помощью тур-бонасосного агрегата и регулятора подачи топлива, которые устанавливались в специальном отсеке. Турбонасосный агрегат также приводил в работу генератор мощностью 25 кВт. Фюзеляж заканчивался обтекателем сопла ПВРД и крестообразным хвостовым оперением с аэродинамическими рулями. Система астронавигации находилась в охлаждаемом приборном отсеке в средней верхней части фюзеляжа, а датчики этой системы прикрывались специальным куполом из жаростойких кварцевых пластин.

Межконтинентальная ракета «Буря» стартовала вертикально непосредственно со стрелы установщика специального пускового устройства на железнодорожной платформе конструкции Новокраматорского машиностроительного завода им. В. И. Ленина (главный конструктор В. И. Капустинский). После старта ракета разгонялась ускорителями до скорости ЗМ и достигала высоты 18–20 км.

Первые 50 секунд полета управление ракетой осуществлялось с помощью газовых рулей. Через 50 секунд, когда ракета набрала достаточную скорость и могла управляться аэродинамическими рулями, газовые рули отстреливались. На 80-й секунде полета начинал работать прямоточный маршевый двигатель, а «боковушки» отстреливались.

После того как скорость достигала ЗМ, и ПВРД выходил на режим максимальной тяги, происходила расцепка ускорителей и маршевой ступени. Далее полет маршевой ступени до района цели шел с постоянной скоростью 3,15–3,2М и с постоянным аэродинамическим качеством на сверхзвуковом ПВРД. На маршевом участке полет корректировался с помощью системы автоматической астронавигации «Земля». За время полета до цели ракета поднималась до высоты 25,5 км. При приближении к цели маршевая ступень должна была переводиться автопилотом в крутое пикирование на цель, и при этом отделялось центральное тело с боевым ядерным зарядом.

В конце августа 1954 г. был закончен эскизный проект межконтинентального самолета-снаряда «Буря». В ноябре 1956 г. закончилась отработка двигателя РД-Д12У. В 1956 г. начались наземные испытания опытного образца «Бури». Параллельно на двух заводах — № 301 в г. Химки и № 18 в Куйбышеве — была запущена в производство первая серия ракет для летных испытаний. Всего было изготовлено 19 ракет.

Представим кратко хронологию летных испытаний «Бури» на полигоне Капустин Яр.

31 июля 1957 г.: включился стартовый ЖРД, но ракета так и осталась на пусковом столе — один из ускорителей не вышел на режим номинальной тяги и автоматика заблокировала команду «старт».

1 сентября 1957 г.: восстановленная ракета доставлена на старт и подготовлена к пуску. В момент старта от ракеты неожиданно отделились газовые рули. Так как вектор тяги стартовых ЖРД не проходит через центр тяжести ракеты, то стартовики создают вращательный момент, который уравновешивается газовыми рулями. После отстрела рулей ракета под действием этого момента силы медленно описала «мертвую петлю» и упала в нескольких десятках метров от пусковой установки, вызвав на полигоне сильнейший пожар.

После этого пуска элементная схема отстрела газовых рулей была изменена, и преждевременный их отстрел не наблюдался.

31 октября 1957 г.: второй пуск. Отказ ЖРД одного из ускорителей.

21 марта 1958 г.: третий пуск с макетом маршевой ступени. На 63-й секунде полета потеряно управление.

28 апреля 1958 г.: успешный пуск с макетом маршевой ступени.

22 мая 1958 г.: удачный пуск с маршевой ступенью. 80 секунд нормальной работы ускорителей, а затем включился прямоточный двигатель.

На двенадцатом пуске была достигнута дальность 1315 км, далее последовал отказ систем воздушных датчиков и падение ракеты.

20 февраля 1960 г. на шестнадцатом пуске была достигнута дальность 5500 км.

23 марта 1960 г. состоялся восемнадцатый пуск по «большой трассе» Владимировка (Астраханская область) — мыс Озерный (Камчатка). Ракета совершила полет по трассе на 6500 км за 2 час 04 мин на высоте 18–24,5 км с заданной скоростью 3,2-ЗД5М. Запуск второй ступени произошел при М=2,85. Отсечка двигательной установки первой ступени произошла при М=3,2, а расцепка прошла нормально на 101,3 секунде. Захват звезды произошел на 114 секунде. Начальная высота полета — 18 км. На 118 минуте вследствие полной выработки топлива прекратилась работа ПВРД. На 121 минуте произошел переход на аварийные аккумуляторы, и была выдана команда на ликвидацию. Рулями вторая ступень не отработала. Полет с потерей высоты продолжался до 124 минуты. Предварительная отработка материалов пуска показала перерасход топлива на 10–15 %.

Последний, девятнадцатый, [134] пуск совершен 16 декабря 1960 г. по «большой трассе». На «Буре» была установлена астронавигационная аппаратура АН-2Ш, обеспечивавшая старт в темное время и полет в светлое время. Ракета пролетела 6425 км со скоростью 3,1–3,2М. Полет прекратился из-за выработки топлива.
