5) V5 – на том же горизонтальном уровне, что и V4, по левой передней подмышечной линии;
6) V6 – по левой средней подмышечной линии на том же горизонтальном уровне, что и V4 и V5.
При выраженной волосистости кожи места наложения электродов следует намочить мыльным раствором. Если это не помогает, можно прижать электрод к коже, прикасаясь пальцами только к резиновой груше.
Современные электрокардиографы записывают в автоматическом и ручном режиме. Перед записью следует выставить высоту контрольного милливольта – 10 мм и скорость движения ленты – 25 или 50 мм за секунду. Далее включается запись, которая проходит автоматически.
Запись контрольного милливольта
Для этого переключателем установки милливольта следует установить высоту мВ, равной 10 мм (загорится соответствующий светодиод), проверить, чтобы переключатель отведений был установлен в положение «1 мВ» (горит соответствующий светодиод в блоке 10), выключить успокоитель пера (нажать кнопку успокоителя пера, световод «0» погаснет).
Если перо установлено у нижнего или верхнего края ленты, установить его в среднее положение регулятором положения пера.
Включить движение ленты (кнопка вкл/выкл движения ленты) со скоростью 50 мм/с и сразу же 3–4 раза быстро нажать на кнопку записи милливольта «1 мВ», после чего движение ленты остановить кнопкой вкл/выкл движения ленты. На ленте запишутся несколько прямоугольных зубцов высотой 10 мм, при расшифровке ЭКГ их и называют милливольтом. Это масштаб записи, он важен для дальнейших измерений и для сравнения электрокардиограмм, записанных на разных аппаратах, между собой.
Последовательная запись отведений с I по aVF
Производят последовательную запись отведений с I по aVF Для этого переключают аппарат в режим записи I отведения (нажать кнопку переключателей отведений, загорится соответствующий светодиод), успокоитель пера при этом включится (загорится светодиод «0») и через секунду выключится. Если этого не произошло, его следует отключить (нажатием кнопки успокоителя пера). Затем включить движение ленты (кнопку вкл/выкл движения ленты), записать 4–5 комплексов и ленту остановить. Переключить аппарат в режим записи II отведения и всю процедуру повторить. После записи III отведения следует попросить больного сделать глубокий вдох, задержать дыхание, и в таком положении записать III отведение еще раз. Затем записать усиленные отведения aVR, aVL и aVF.
При аритмии у больного в отведениях I–III записывают по 8-10 комплексов. При необходимости длительной регистрации ЭКГ ее записывают со скоростью 25 мм/с, обычно после стандартной записи во всех отведениях.
Запись грудных отведений
Для этого переключателем отведений устанавливают положение «V»; включают успокоитель пера, грудной электрод ставят на грудь больного, в точку записи отведения V1, выключают успокоитель, записывают на скорости 50 мм/с 4–5 комплексов, включают успокоитель, переставляют электрод в точку V2 и всю процедуру повторяют до записи отведения V6.
Запись контрольного милливольта
Вновь записывают контрольный милливольт, ленту пропускают немного вперед и отрывают. Милливольт при этом должен быть в конце записи, а не остаться на катушке бумаги в кардиографе (очень частая ошибка!), иначе его запись теряет всякий смысл.
Выключение питания, снятие электродов
Оформление ленты ЭКГ
Ленту ЭКГ следует подписать. В начале указывают ФИО больного, возраст, дату и время записи. Каждое отведение подписывают. Если вы плохо ориентируетесь на готовой кардиограмме, какое отведение как выглядит, их следует подписывать в процессе записи. При записи ЭКГ с нестандартной скоростью или нестандартным мВ это следует обязательно отметить.
Формирование электрокардиограммы
Любая ЭКГ состоит из нескольких зубцов, интервалов и сегментов, отражающих процесс распространения волны возбуждения по сердцу (рис. 6).

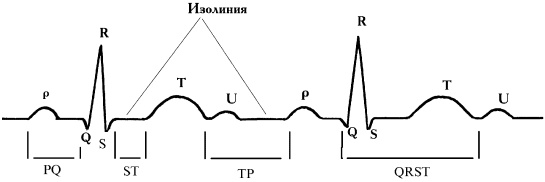

Рис. 6. Электрокардиограмма
Зубец Р соответствует сокращениям правого и левого предсердий. Интервал Р – Q (R) измеряется от начала зубца Р до начала комплекса QRS (зубца Q или R). Он отражает продолжительность проведения импульса возбуждения по предсердиям, атриовентрикулярному узлу, пучку Гиса до желудочков.
Комплекс QRST соответствует систоле желудочков. Волна возбуждения распространяется по желудочкам в разных направлениях в разные моменты времени, при этом на ЭКГ формируются зубцы Q, R и S (рис. 7).

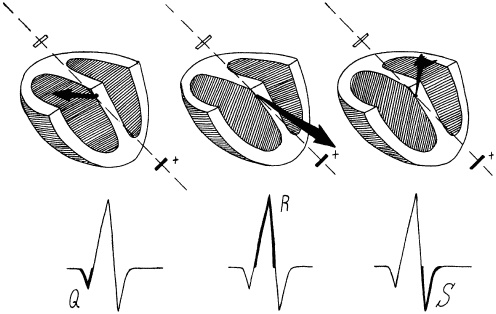

Рис. 7. Формирование зубцов Q, R и S на ЭКГ
Зубцы Q и S отражают начало и конец распространения возбуждения по межжелудочковой перегородке, а зубец R – по миокарду левого и правого желудочков. Но поскольку левый желудочек является более мощным отделом сердца, можно упрощенно считать, что зубец R отражает в основном систолу левого желудочка.

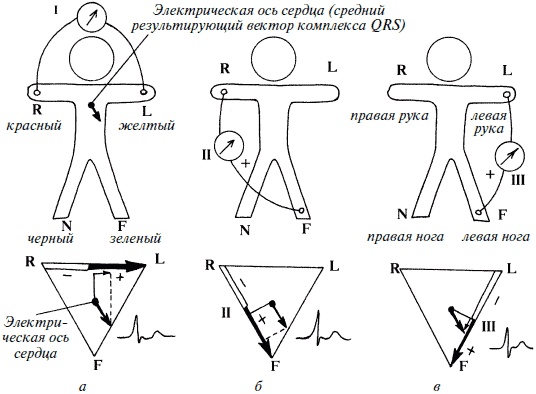

В зависимости от проекции векторов распространения волны возбуждения на оси различных электрокардиографических отведений (см. далее) зубцы Q, R и S в разных отведениях могут иметь различную амплитуду, некоторые зубцы могут отсутствовать совсем. На рисунке 8б показано расположение электродов, соответствующее II стандартному отведению.
Сегмент (R) S – Т – отрезок от конца комплекса QRS, т. е. от конца зубца S, а если его нет, то от конца зубца R до начала зубца Т. Он соответствует периоду полного охвата возбуждением обоих желудочков. Разность потенциалов на поверхности миокарда при этом очень мала, поэтому в норме на ЭКГ сегмент (R) S – Т расположен на изолинии.
Зубец Т отражает процесс реполяризации миокарда желудочков.
Иногда позади зубца Т записывается небольшой зубец U. Его происхождение не совсем ясно, он не имеет большого диагностического значения, но его не следует путать с зубцом Р!
Сегмент Т – Р от конца зубца Т до начала зубца Р соответствует электрической диастоле сердца.
В разных отведениях форма, амплитуда и соотношения зубцов различны. Зубцы, направленные вверх от изолинии, называются положительными, а вниз от нее – отрицательными.
Электрокардиографические отведения
Изменения разности потенциалов на поверхности тела, возникающие во время работы сердца, записываются с помощью различных отведений. Электроды, установленные в выбранных точках на теле человека, подключаются к гальванометру электрокардиографа: один из электродов – к положительному полюсу гальванометра (этот электрод называют активным), другой – к отрицательному (рис. 8, 9).
