7.1.6. Параметры ЭКГ
Зубцы и волны ЭКГ характеризуют величину, направление и локализацию потенциалов сердца.

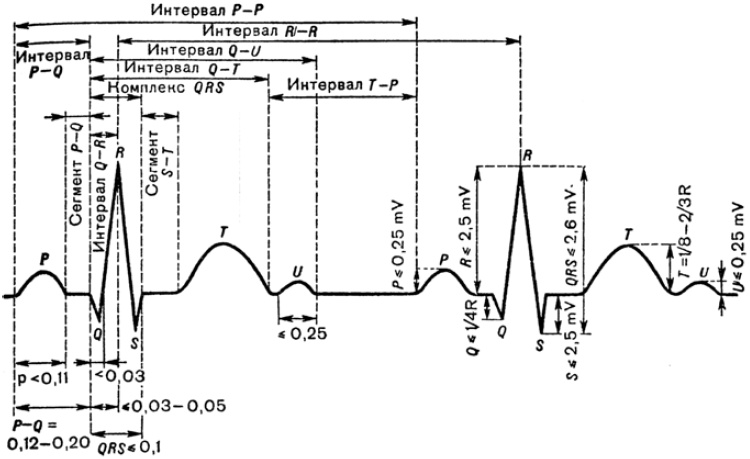

Взгляните на рис. 4. Прежде чем анализировать электрокардиограмму, необходимо усвоить несколько основных понятий:
• сегмент – отрезок между зубцами ЭКГ;
• интервал – отрезок, состоящий из сегмента и прилегающего зубца;
• изоэлектрическая линия (изолиния) – горизонтальные участки сегментов, отражающие отсутствие разности потенциалов на поверхности тела;
• положительные зубцы и волны – направлены вершиной вверх от изолинии;
• отрицательные зубцы и волны – направлены вершиной вниз от изолинии.
Рис. 4. Параметры ЭКГ
Зубцы на ЭКГ имеют буквенные обозначения: Р, Q, R, S, Т, U. Величина и направление зубцов зависят от вектора потенциалов правых и левых отделов сердца. Зубец Р отображает работу предсердий, комплекс QRS – систолу желудочков, а сегмент ST и зубец Т – процесс реполяризации миокарда.
Зубцы Q и S на кардиограмме всегда отрицательные, а зубцы R, напротив, – только положительные. Зубцы Р, Т и U могут быть положительными и отрицательными, одно– и двухфазными.
Выделяют сегменты Р-Q, S-T, Т-Р.
Соответственно различают интервалы:
• Р-Q (состоит из сегмента Р-Q и зубца Р);
• Q-T (от начала зубца Q до конца зубца Т);
• S-T (сегмент S-T и зубец Т).
Амплитуда зубцов измеряется в миллиметрах (по вертикали), продолжительность элементов ЭКГ – в секундах и долях секунды.
Бумага, на которой записывается кардиограмма, расчерчена: каждая маленькая клеточка, расположенная между соседними вертикальными линиями (расстояние 1 мм), при скорости движения ленты 50 мм/с соответствует 0,02 с.
Каждые пять маленьких квадратиков объединены в большой (он выделен более толстой линией).
Такой квадрат отображает период времени, равный 0,1 с.
7.1.7. Нормальная ЭКГ

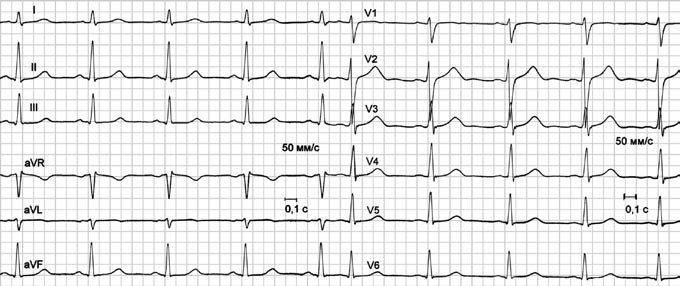

Электрокардиограммы совершенно здоровых людей могут значительно отличаться друг от друга. Форма кривой зависит от ряда факторов, в том числе возраста, массы тела, регулярности занятий спортом. Вместе с тем нормальная ЭКГ (рис. 5) всегда отличается определенным набором волн, зубцов, сегментов и интервалов, отражающих последовательность возбуждения сердечной мышцы.
Рис. 5. ЭКГ здорового человека
На кардиограмме здорового человека зубец Р имеет овальную форму. Его продолжительность – 0,08-0,11 с, амплитуда – 2–2,5 мм.
Данный зубец отражает период охвата возбуждением предсердий. Положительный зубец подтверждает наличие синусового (то есть нормального) ритма, а регистрация отрицательного зубца свидетельствует о миграции водителя ритма или о декстрапозиции сердца.
Увеличение амплитуды зубца Р наблюдается при учащении ЧСС, повышении тонуса симпатического отдела вегетативной нервной системы, гипертрофии правого предсердия.
Расширение (0,12 с) и двугорбость этого зубца – признак гипертрофии левого предсердия.
Интервал Р-Q соответствует времени распространения возбуждения от предсердий к желудочкам. Нормальная продолжительность – 0,12-0,2 с.
Удлинение Р-Q (более 0,2 с) указывает на замедление атриовентрикулярной проводимости, но может и не указывать на патологию (у спортсменов, а также при лечении гликозидами).
Уменьшение интервала на ЭКГ – это признак синдрома Вольфа – Паркинсона – Уайта (WPW).
Комплекс QRS отражает время распространения возбуждения по желудочкам.
Отрицательный зубец Q имеет продолжительность не более 0,03 с и глубину 1–3 мм.
Расширение и/или углубление этого зубца может свидетельствовать об инфаркте миокарда. Амплитуда зубца в стандартных отведениях обычно не превышает 20 мм, а в грудных – 25 мм.
Величина зубца R нарастает с отведения V1 по V4, а затем снижается в отведениях V5 и V6. Зубец S, напротив, постепенно уменьшается от V1 до V4. В отведениях V5 и V6 он имеет малую амплитуду или отсутствует совсем.
Грудное отведение, где наблюдается равенство зубцов R и S, именуется переходной зоной (обычно V3 или V4).
Общая продолжительность комплекса QRS составляет 0,07-0,11 с.
Расширение комплекса QRS объясняется замедлением внутрижелудочковой проводимости и свидетельствует о гипертрофии желудочков, а также блокаде ножек предсердножелудочкового пучка и других нарушениях.
Сегмент S-T соответствует периоду равномерного охвата желудочков возбуждением. Длительность может значительно изменяться и зависит от частоты ритма.
Важно, чтобы этот сегмент находился на уровне изолинии. Смещение от изолинии вверх или вниз более чем на 2–3 мм может наблюдаться при гипертрофии миокарда, инфаркте миокарда, сердечной недостаточности, блокаде ножек пучка Гиса.
Зубец Т имеет округлую форму и отражает процесс угасания (реполяризации) возбуждения в желудочках. Высота зубца составляет от 2 до 10 мм, его длительность не имеет существенного значения.
Появление на ЭКГ глубоких или высоких остроконечных зубцов Т – признак патологии.
Зубец и регистрируется в редких случаях после зубца Т. Появление связывают с запаздыванием реполяризации отдельных участков миокарда.
Интервал Q-Т – электрическая систола сердца. Соответствует периоду возбуждения желудочков. Его продолжительность в среднем составляет от 0,24 до 0,55 с.
Длительность данного интервала возрастает у больных ИБС и гипертонической болезнью, при ряде нарушений электролитного баланса и в других случаях.
Итак, несложная процедура записи ЭКГ и последующий анализ элементов графика позволяют врачу существенно улучшить свое представление о состоянии работы сердечной мышцы пациента, а также значительно сузить рамки диагностического поиска. В итоге это приводит к своевременному и более точному распознаванию болезней и адекватному лечению.
При полном анализе ЭКГ определяется положение электрической оси сердца. Электрической осью сердца называется среднее суммарное положение вектора сердца за полный цикл сокращения. Чаще всего встречается направление оси вниз и влево (нормальные значения – от -30 до +90°).
Направление электрической оси определить визуально по величине и направлению основных зубцов комплекса QRS в стандартных отведениях I и III или с помощью определения угла α (угол между электрической осью сердца и осью стандартного отведения I). Определение электрической оси сердца дает представление о положении сердца в грудной клетке и об электрических свойствах его отделов. Выявляемые на ЭКГ отклонения электрической оси могут указывать на наличие патологических изменений, таких как гипертрофия миокарда, блокады ножек пучка Гиса, тромбоэмболия легочной артерии.
