Снизу хвостовой части его фюзеляжа на силовых узлах крепился большой пороховой ускоритель под углом в 30 градусов к продольной оси самолёта.

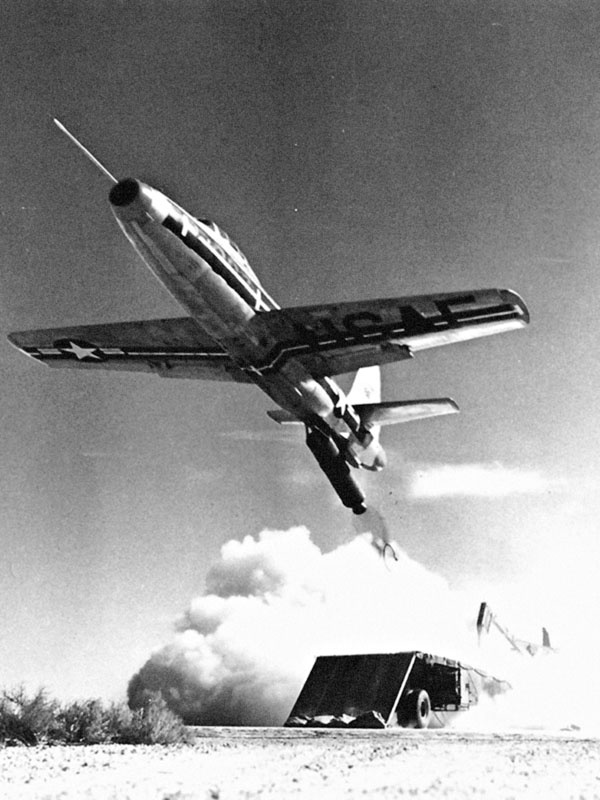

«Точечный» взлёт опытного истребителя Картвели
Грузовик привозил платформу с истребителем в заданную точку взлёта и уезжал. Платформу закрепляли домкратами на земле. Пилот занимал место в кабине. Затем конструкция платформы позволяла повернуть на ней самолёт носом вверх под углом в 45 градусов. Пилот запускал двигатель, выходил на взлётные обороты и включал зажигание стартового ускорителя. Он плавно выбрасывал истребитель вперёд и вверх на высоту около двухсот метров и отваливался, а истребитель уверенно продолжал разгоняться на своём двигателе и набирать высоту. Всё это было блестяще продемонстрировано в начале 1954 года.
Стреловидные истребители Картвели
Практически одновременно с работой над перехватчиком XF-91 «Тандерсептор» Картвели начал прорабатывать стреловидный ударный самолёт в качестве модернизации серийного истребителя с прямым крылом. Военные выдали контракт на его разработку и постройку опытных машин. Но фактически оказалось, что это будет совершенно новый самолёт со своими многочисленными проблемами, работа над которым затянется на многие годы.
Александр Картвели – работа над стреловидным истребителем
Аэродинамическая схема, на которой остановился Картвели, была классической. Среднеплан с крылом малого сужения и стреловидностью 40 градусов по четверти хорд. Небольшой отрицательный угол поперечного V. Предкрылки, обслуживающие зону элеронов. Главная забота Картвели – снизить волновое сопротивление машины.
Но ударный многоцелевой истребитель должен нести бомбовую нагрузку и подвесные баки. Картвели решает установить по два пилона на нижней поверхности каждого крыла. Один точно в корне крыла, другому остаётся место перед элероном. Ведь надо убрать ногу шасси, хотя он, как всегда, использует кинематическую схему с подтягом.
Первый опытный с серийным ТРД и тягой всего 2360 кг взлетел 3 июня 1950 года. Для второго купили в Англии двигатель «Сапфир» с большей тягой. Он будет выпускаться в США по лицензии компанией «Райт» под индексом J65. Второй XF-84F с «Сапфиром» начал лётные испытания в феврале 1951 года. На третьем опытном Картвели решил попробовать боковые воздухозаборники в корне крыла. Но оказалось, что они съедают тягу двигателя. Их оставили для модификации разведчика, для которого было важно освободить носовую часть фюзеляжа для размещения фотоаппаратов.
ёёё 320-1

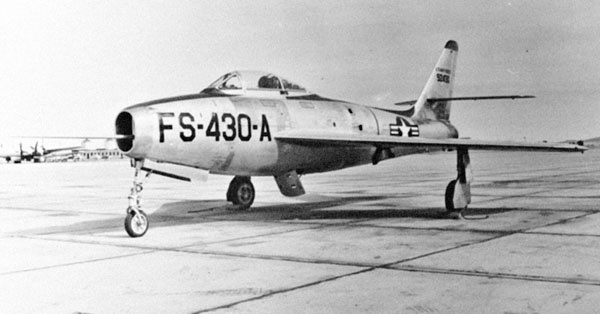

Первый опытный стреловидный истребитель
Через год все три опытные стреловидные машины летали на больших околозвуковых скоростях. И тут появились проблемы с управлением и неустойчивой работой двигателя. Картвели переделывает оперение, и самолёт стал послушным. Но он по-прежнему трудно выходит из штопора.
ёёё 320-2

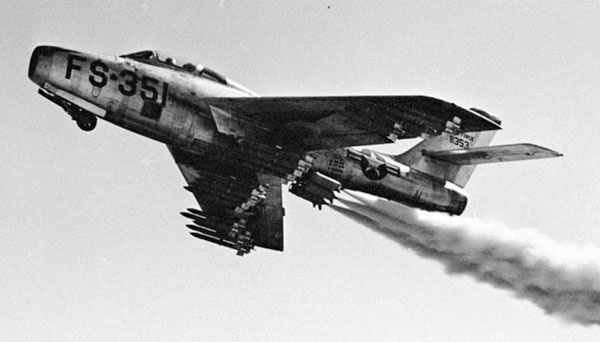

Укороченный взлёт F-84F с ракетным вооружением
Несмотря на сложности явлений околозвукового обтекания самолёта со стреловидным крылом и оперением на скорости 1100 км/ч, когда возникают местные скачки уплотнения, Картвели удалось решить все проблемы. Но это потребовало гораздо больше времени, чем он ожидал. Только через пять лет после начала лётных испытаний истребитель F-84F «Тандерстрик» можно было предложить союзникам США по НАТО. От серии к серии он становился всё более надёжным, и его боевая мощь усиливалась.
ёёёё 321

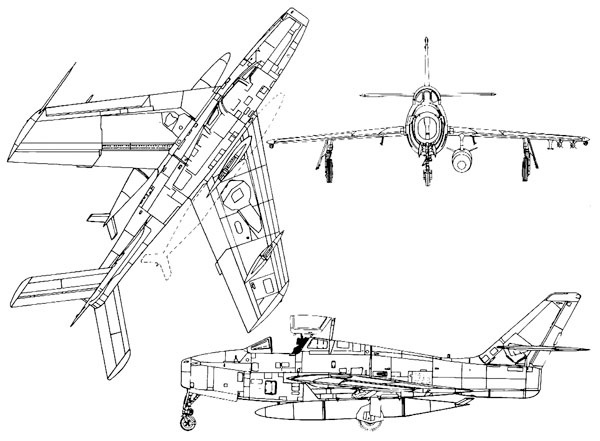

Общий вид серийного истребителя-бомбардировщика F-84F
«Тандерстрик» стал первым истребителем Картвели, которому доверили нести тактическую атомную бомбу весом около тонны. Четыре пилона под стреловидным крылом позволяли комбинировать бомбовую нагрузку и подвесные баки для увеличения дальности. Проблема помпажа двигателя на переходных режимах полёта была сразу решена правильным выбором геометрии перепускных створок воздушных каналов по бокам фюзеляжа под кабиной пилота. Стреловидный F-84F разительно отличался от его старшего брата с прямым крылом: откидная часть фонаря кабины рычажной системой легко поднималась вверх и назад, предкрылки обеспечивали эффективную работу элеронов, а автопилот облегчал работу лётчика.

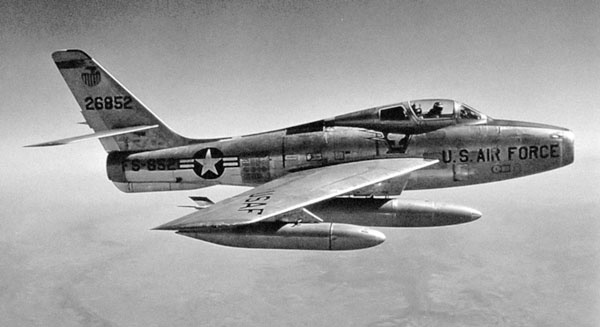

Стреловидный F-84F 50-й серии в дальнем полёте
Стреловидный истребитель Картвели оказался настолько хорош, что к его производству подключили ещё один авиационный завод компании «Дженерал моторс» в Канзас-Сити, который к середине 1957 года выпустил 600 машин.

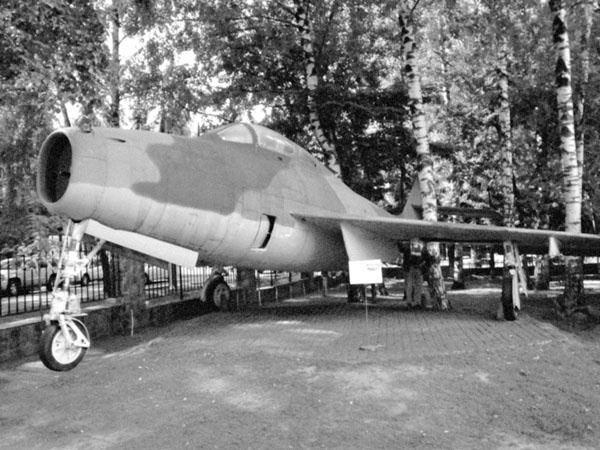

Истребитель Картвели F-84F в музее под Москвой
Мне удалось обнаружить прекрасно сохранившийся истребитель Картвели F-84F в частном музее техники Вадима Задорожного в подмосковном Архангельском.

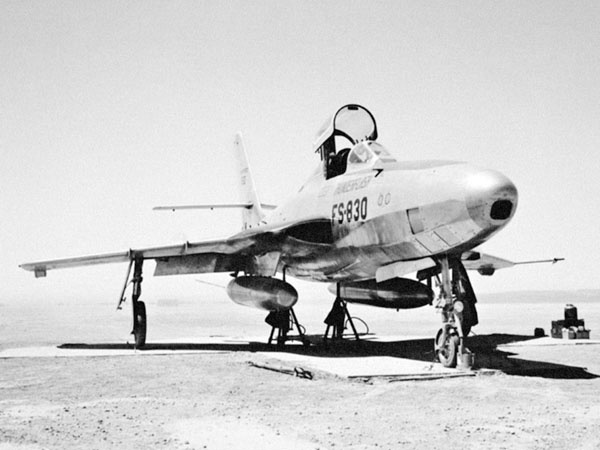

Стреловидный разведчик RF-84F «Тандерфлеш»
Проектируя вариант стреловидного разведчика, Картвели был поставлен в жёсткие ограничения по размещению шести фотокамер с плоскими стеклянными окнами в носовой части фюзеляжа истребителя. Он вынужденно пошёл на боковые воздухозаборники в корне крыла, хотя, отработав эту схему, с успехом применит её на сверхзвуковом истребителе.

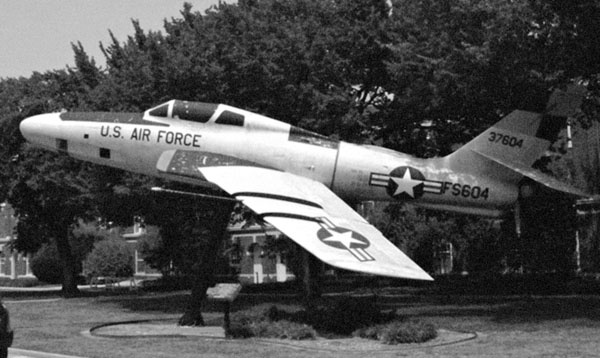

Памятник стреловидному разведчику Картвели
