Хейнкель использовал идею простого полиспаста
Да, сила вытягивания будет в четыре раза меньше, чем разовьет пневмоцилиндр, но она будет вполне достаточной.
Все кинулись к чертежным доскам. Отдельные узлы катапульты состыковывались на чертеже ее общего вида. В ходе работы многое менялось. Теперь сопротивление движению тележки стало не настолько важным — силы пневмоцилиндра с лихвой хватало, чтобы его преодолеть. И тележка сменила свои колеса на ползуны и стала санками. Мощный пневмоцилиндр спроектировали как можно более длинным, чтобы обеспечить максимально возможный ход его штока. Разгонная платформа крепилась консольно к поворотному кругу на палубе корабля. В ее основании размещался пневмоцилиндр, шток которого двигался назад и тянул трос, проходящий через носовые ролики платформы к санкам.
Уточнился и процесс старта. Санки и гидроплан удерживались на платформе бомбовым замком, который открывали по команде, и тогда давление воздуха в цилиндре плавно увеличивалось до максимального, чтобы не создавать большой перегрузки экипажу самолета. Интересное решение нашлось для торможения санок в конце платформы. На последнем метре они пролетали над передним роликом и теперь тянули трос в обратном направлении, сжимали упругий шток пневмоцилиндра и останавливались.

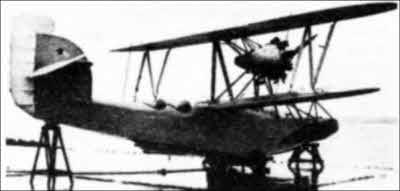

Летающая лодка Хейнкеля Не-15, 1927 год
Первую экспериментальную катапульту К.1 смонтировали на большом плавучем плоту. На нем был установлен и подъемный кран с поворотной стрелой для установки гидросамолета с воды на катапульту. Самолетом для экспериментов служила одномоторная летающая лодка Не-15. Ее бипланная коробка была с обычными стойками и расчалками. Обтекаемую мотогондолу расположили как можно выше на стойках и расчалках между крыльями, чтобы избежать попадания водяных брызг. Обводы корпуса отвечали всем требованиям корабельной науки.
Контракт с Министерством транспорта Германии и Адмиралтейством на настоящую катапульту и летающую лодку для нее был выполнен. Эксперименты начались летом 1928 года и были успешными. Специальные кинокамеры позволяли точно зафиксировать изменение скорости движения санок с самолетом по рельсам платформы катапульты. Набирался бесценный опыт, который потом послужит базой для разработки новых моделей. Хейнкель спешил занять достойное место среди создателей морских самолетных катапульт, которые уже входили в моду.
Через год, 21 июня 1929 года, на Ленинградском гребном канале взлетит летающая лодка LU-1 молодого инженера Вадима Шаврова, построенная на квартире его друга на втором этаже. Она будет очень похожа на лодку Хейнкеля.
Катапульта для «Бремена»
Перед новым, 1929 годом Хейнкель получает контракт на проектирование и постройку новой катапульты и почтового самолета для немецкого океанского лайнера «Бремен». Этот самый большой и скоростной корабль Германии покинул верфь только полгода тому назад и летом должен отправиться в свой первый круиз в Нью-Йорк. Для придания этому плаванию особой уникальности, владельцы судовой компании решили удивить пассажиров лайнера, а заодно и весь мир, такой услугой. Их письма и почтовые открытки с борта корабля будут доставлены в Нью-Йорк за сутки до его прибытия почтовым самолетом. Наличие на борту океанского лайнера двухместного самолета, который в любое время может взлететь с катапульты, существенно повышало престиж нового немецкого корабля.
Катапульта К.2 уже представляла собой внушительное сооружение весом 24 тонны. Ферма ее платформы длиной 27 метров закреплялась на двойном рельсе поворотного круга, благодаря чему ее можно было повернуть точно против ветра. Огромный пневмоцилиндр имел ход штока более трех метров и под давлением в 85 атмосфер тащил самолет на протяжении 20 метров.
Катапульту решили установить на верхней палубе «Бремена» между двумя его трубами.
Для почтового самолета Хейнкель выбрал схему моноплана с подкосами, замыкающимися через горизонтальные стяжки поплавков. Мощный и надежный американский мотор Pratt & Whitney «Hornet А» — звезда воздушного охлаждения мощностью 450 л.с. — легко отрывал от воды самолет весом чуть больше двух с половиной тонн. Но при взлете с борта «Бремена» этот мотор только помогал. Основная сила, выбрасывающая самолет с короткой разгонной платформы, таилась в большом пневмоцилиндре.
Времени на отработку систем катапульты и летные испытания нового самолета совсем не было. В конце июня все упаковали и повезли на запад в порт Бремерхафен на Северном море, где стоял «Бремен». До его отплытия в Америку оставалось две недели. Конструкторы Хейнкеля так четко заранее на своих чертежных досках провели увязку с конструкцией корабля, что монтаж катапульты не вызвал особых проблем. К отплытию «Бремена» она и самолет уже красовались на верхней палубе, придавая океанскому лайнеру еще более значительный вид.
Оставалось десять дней до отплытия, когда на борт «Бремена» поднялись Хейнкель, Шварцлер и их летчик-испытатель Штарке. После осмотра катапульты и самолета было решено завтра произвести испытательный старт. Судовладелец и капитан корабля приветствовали такое решение. Это была отличная реклама. Оповестили прессу, гостей и пассажиров.
К девяти утра взгляды огромного числа людей на корабле и на берегу и многочисленные объективы фотоаппаратов были устремлены в одну точку — белый красавец самолет с государственным регистрационным номером D-1717 на фюзеляже и крыльях приготовился к прыжку в небо. Эрнст опять очень нервничал. Слишком много причин могут привести к аварии или катастрофе. Просто первый вылет любого нового самолета, как проверка на отсутствие явных огрехов, всегда очень волнителен. А тут такой трюк — одновременно должны безотказно работать все системы катапульты и самолета.

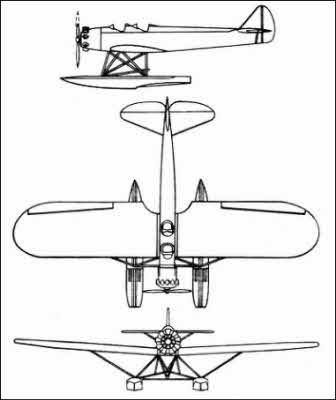

Общий вид гидросамолета Не-12 для «Бремена»
Летчик Штарке в кабине, мотор самолета прогрет и работает на малых оборотах, Шварцлер подает сигнал — все в порядке, можно взлетать. И Эрнст дает отмашку. Мотор взвыл и запел на самой высокой ноте, еле слышный хлопок, самолет срывается с места и выстреливается, как из рогатки, в сторону открытого моря. Вот он плавно набирает высоту и под аплодисменты тысяч людей совершает круг над бухтой. Первое испытание катапульты К.2 и самолета Не-12 прошло блестяще. Эрнст был собой доволен. Его все поздравляли и жали руки. А Эрнст поздравил всех членов экипажа катапульты и самолета, особо отметив мужество и стойкость к перегрузкам летчика-испытателя Штарке, жал им руки и объявил, что все получат премию.
