Преимущества такой системы в том, что излучение тепла начинается не в 20–40 см от пола, как при использовании традиционных настенных радиаторов или панелей, а нагревается сам пол. Благодаря этому в помещении создается наиболее комфортный баланс температур с плавным уменьшением по высоте. Физиологически эта схема более предпочтительна, чем привычное расположение батарей под окнами, при котором ледяной пол в сочетании с теплым воздухом, поднимающимся от батарей, создают большую разницу температур и провоцируют чрезмерную конвекцию (сквозняки).

Особенно оправдано применение теплых полов на основе металлополимерных труб в помещениях санузла, а также в саунах и бассейнах.

Единственный серьезный недостаток металлополимерных труб – их сравнительная дороговизна. Такие трубы зарубежного производства требуют для монтажа фирменных соединительных элементов, а также специального комплекта инструментов. Впрочем, отечественные умельцы с успехом заменяют специальные ножницы для разрезания труб обыкновенной ножовкой по металлу, а российские предприятия уже осваивают лицензионное производство. Сделанные на импортном оборудовании металлополимерные трубы отечественных производителей практически ничем не отличаются по качеству от немецких или итальянских аналогов, зато значительно выигрывают в цене.

Фасонные части

Фасонные части, имеющие антикоррозийную защиту, используют при выполнении поворотов, переходов от одного диаметра трубы к другому, ответвлений. Их используют при соединении различных видов труб:

– cтальных электросварных труб со спиральным швом диаметром 254 мм, с антикоррозийным этинолевым покрытием;

– стальных тонкостенных спирально-шовных труб диаметром 254 мм с двусторонним цинковым покрытием;

– стальных труб, имеющих толщину стенок 168–1220 мм;

– стальных тонкостенных электросварных труб диаметром 168–426 мм со спиральным швом;

– стальных тонкостенных труб диаметром 200–400 мм с лакоэтинолевым покрытием;

– асбестоцементных труб диаметром 150–500 мм;

– полиэтиленовых труб диаметром 160–300 мм;

– чугунных труб диаметром 150–400 мм.

Для соединения труб применяют переходы, тройники, отводы, кресты и патрубки.

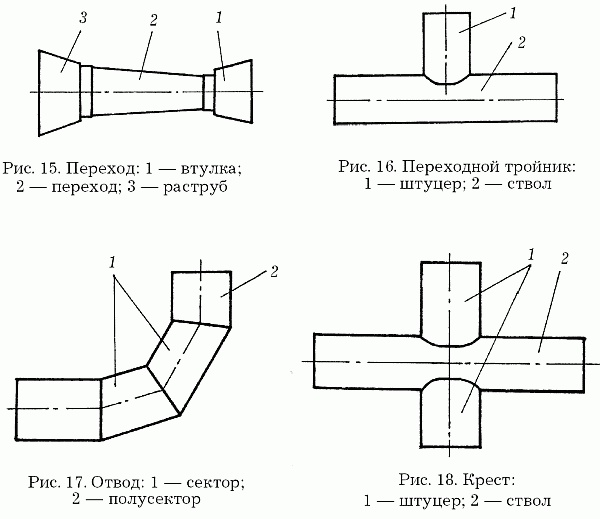

Переходы используют в трубопроводах для устройства переходов от одного диаметра труб к другому (рис. 15).

Вода в доме и на участке

Тройники применяют для устройства ответвлений на трубопроводах. Они бывают равнопроходными и переходными (рис. 16).

Отводы служат для устройства поворотов трубопроводов под углом 90° (рис. 17).

Кресты используют для устройства ответвлений трубопроводов (рис. 18).

Для установки трубопроводной арматуры на трубопроводах применяют патрубки (рис. 19).

Вода в доме и на участке

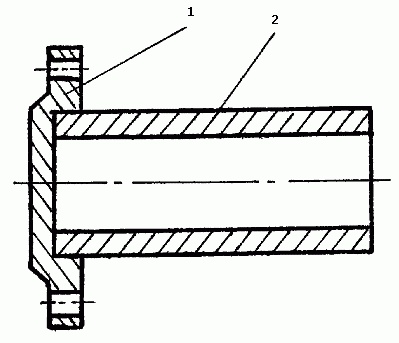

Рис. 19. Патрубок: 1 – фланец; 2 – патрубок


Стенки фасонных частей могут быть разной толщины. Это зависит от срока службы трубопровода, для которого они применяются. Для стальных труб используют фасонные части, рассчитанные на рабочее давление 2 МПа, а для остальных труб – 1,5 МПа.

Соединение фасонных частей с трубами производят по-разному. Например, с гладкими концами стальных труб фасонные части соединяют сваркой. Чугунными муфтами стыкуют стальные тонкостенные трубы с обечайками, чугунные с гладкими концами и асбестоцементные трубы.

С помощью втулок и раструбов соединяют концы тонкостенных стальных труб. Обточенный конец асбестоцементной трубы можно соединить с необточенным концом трубы с таким же диаметром с помощью перехода с раструбом и гладким концом. Фасонные части с полиэтиленовыми трубами стыкуются на фланцах.

Способы соединения труб

Соединения труб подразделяются на разъемные и неразъемные. Выбор соединения зависит в первую очередь от материала, из которого изготовлены трубы, использующиеся при прокладке водопровода.

Неразъемные соединения

Это такие соединения, которые разъединяются только в том случае, если разрушить крепление или деталь. Они производятся путем сварки и склеивания.

Сварку труб производят встык или враструб. Она соединяет трубы наиболее прочно и надежно.

Сварка враструб. Этот способ соединения труб осуществляется путем одновременного оплавления нагревательным инструментом наружной поверхности гладкого конца трубы и тонкого слоя внутренней поверхности раструба. После этого нужно очень быстро вдвинуть конец трубы в раструб.

Сварка встык. Этот способ соединения труб заключается в оплавлении нагревательным инструментом, а затем в соединении оплавленных поверхностей при незначительном давлении.

В домашних условиях из-за отсутствия сложного оборудования применимы не все виды сварки. Наиболее часто используется газовая и дуговая электросварка. Прежде чем выполнять сварку, следует предварительно промыть замасленные места раствором каустической соды, а затем теплой водой.

Далее нужно обработать места сварки с помощью напильника и органического растворителя. Затем кромки необходимо опилить.

Газовой сваркой можно соединять и металлы, и пластмассу. Ее принцип очень прост. При сгорании газа в атмосфере образуется пламя, расплавляющее присадочный материал – проволоку, которая заполняет зазор между кромками деталей, образуя таким образом сварной шов.

Соединение труб дуговой электросваркой применяют достаточно широко. Производят электросварку с помощью как плавящихся, так и неплавящихся (вольфрамовых или угольных) электродов. Во втором случае в зону плавящей дуги обязательно вводят присадочный материал. Если сварка сделана правильно, свищи не появляются, а линия спая почти заметна.

Неразъемные соединения производят и с помощью склеивания. Чаще всего используют следующие виды клея: эпоксидный (для металлов и пластмассы), БФ-2 (для пластмассы и металла), 88Н (для металла с резиной и резины с резиной).

У данного способа соединения, по сравнению со сваркой, много преимуществ.

Склейка не требует повышенных температур, благодаря чему исключается деформация деталей. Этим способом можно соединять разнородные металлы и неметаллические материалы.

Прежде чем приступить к склеиванию, предварительно готовят поверхности. Сначала удаляют пятна ржавчины, грязи, а также следы жира и масла. Для очистки от ржавчины и грязи используют шлифовальные шкурки или металлические щетки. Пятна жира и масла удаляют с помощью бензина или ацетона в зависимости от марки клея. Если склеивание осуществляют клеем 88Н, то применяют бензин, а если используют ЭДП и БФ-2 – ацетон.
