Маховик по-прежнему вращает шток, только в отличие от первого случая шток просто вставлен в корпус головки, которая внутренней резьбы не имеет. Зато резьбовое соединение есть у штока со шпинделем. Последний, в отличие от штока, вращаться не может, и ему остается только перемещаться вверх и вниз в корпусе головки.
Другими словами, принцип действия здесь тот же, только роль пары корпус-шток выполняет пара шток-шпиндель. В данном случае при вращении маховика последний не меняет своего положения, т. е. не поднимается и не опускается.
Краны с керамическими дисками
Краны с керамическими дисками почти не отличаются по внешнему виду от вышеописанных и полностью с ними взаимозаменяемы. Головка с дисками может быть установлена в тот же кран или смеситель, что и любая из 2 первых.
При этом конструктивно головка с «керамикой» более совершенна. В ней вообще отсутствуют вертикальные перемещения, а отпирание происходит за счет совмещения просветов в двух дисках. Диски притерты друг к другу и за счет совершенно гладких поверхностей легко скользят. Точнее, скользит только один из дисков, закрепленный в поворотном цилиндре, а второй неподвижен – просвет в нем играет роль гнезда клапана. Клапана тут никакого нет, в положении «закрыто» отверстие нижнего диска заперто плоскостью верхнего.
При повороте маховика происходит вращение одного из дисков. Когда отверстия совпадают, начинает поступать вода. Чем больше совмещаются отверстия 2 дисков, тем больше открывается просвет для прохода воды. При полном совпадении отверстий кран будет максимально открыт.
Неоспоримыми преимуществами кранов с керамическими дисками являются удобство и надежность их в эксплуатации (практически полностью исключается течь).
Главное же преимущество таких кранов в том, что рабочий ход маховика у них намного короче, чем у кранов с прокладкой и клапаном: больше не нужно выкручивать маховик, чтобы полностью открыть кран, и за-кручивать обратно, чтобы закрыть кран.
В данном случае маховик вообще не приходится крутить, ему не нужен даже один полный оборот. Достаточно повернуть кран на 90°, и вода пойдет с максимальным напором; довернуть еще на 90° или вернуть в прежнее положение – и кран закрыт. Все промежуточные позиции регулируют степень совпадения отверстий, а значит, и напор. Новинкой являются краны с панелью управления. При помощи кнопки предохранителя можно избежать повышения температуры воды, если этого не требуется.
Смесители
Смесители представляют собой конструкцию, объединяющую в одном корпусе краны с горячей и холодной водой (рис. 21).

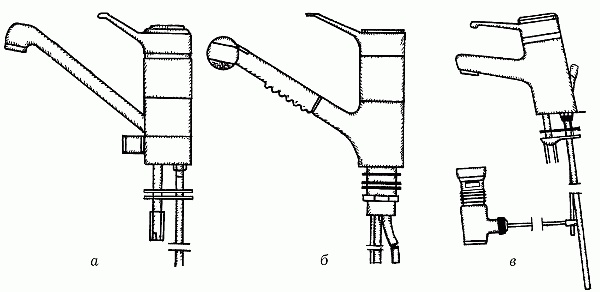

Рис. 21. Некоторые конструкции смесителей: а – смеситель для кухни; б – смеситель для кухни с душевой сеткой; в – смеситель для умывальника с управляемым выпуском
Основное их предназначение – подача воды нужной температуры.
Корпус смесителя состоит из 2 патрубков для подводки горячей и холодной воды, 2 гнезд для головок, а также имеет носик-излив.
Существует 2 типа смесителей, которые различаются по способу подключения. Это настенный, с горизонтальной подводкой воды и настольный, патрубки которого располагаются вертикально под полочкой раковины.
Головки в корпусе смесителя тоже могут размещаться по-разному, но в большинстве смесителей они устанавливаются горизонтально.
В смесителе клапан запирает лишь одно седло, поэтому ремонт одной из головок рассматривается как ремонт отдельного узла.
Крепление носика осуществляется с помощью разжимного кольца и накидной гайки. Чтобы вода не просачивалась, используются сальники или изолирующие кольца.
Для соединения с подводящими магистралями смесителя с 2 патрубками требуются специальные фитинги на подводке.
Смесители для ванных комнат могут также иметь еще 1 дополнительный узел – переключатель «душ-излив». Благодаря ему один смеситель может работать как на раковину, так и на ванну. Это позволяет обойтись без отдельных смесителей для душа и умывальника.
В большинстве квартир типовой постройки в ванных комнатах установлены именно такие смесители.
Соответственно, в корпусе универсального смесителя предусмотрено еще одно резьбовое отверстие – выход подготовленной воды для душа.
Сам душ может быть стационарным, жестко закрепленным на штанге или же может соединяться с корпусом смесителя гибким шлангом.
Последний вариант наиболее распространенный. Крепление душевого шланга по месту осуществляется просто – кольцевым уплотнительным кольцом и накидной гайкой и практически не требует к себе особенного внимания. А вот с переключателем дело обстоит сложнее.
Переключатели могут быть разного устройства и принципа действия. Самую простую и надежную конструкцию имеет переключатель душ-излив пробочного типа. В корпусе смесителя с таким переключением установлена цилиндрическая пробка с вырезом. Посредством штока она соединяется с рукояткой поворотного переключателя.
Пробка имеет вырезанное в боковой поверхности отверстие, которое в зависимости от положения рукоятки открывает доступ воде либо в излив, либо в душевой шланг, запирая при этом противоположный выход.
Другой распространенный тип переключателя – кнопочный. Конструкция кнопочного переключателя позволяет менять положение штока, клапан которого может запирать либо излив, либо душ.
Шток у кнопочного переключателя подпружиненный, в рабочем положении он запирает канал в корпусе смесителя, который ведет к душевому шлангу. Открывая воду, ее получают из излива. Чтобы включить подачу воды на душ, надо вытянуть кнопку, при этом шток приподнимается и клапан открывает другой просвет.
В таком положении переключатель остается до тех пор, пока на клапан, преодолевая сопротивление пружины, давит поток воды. Стоит напор ослабить, и пружина прижмет клапан на место. Кнопка переключателя может быть сделана как отдельная деталь либо представлять собой продолжение штока.
Корпуса смесителей обычно выполнены из стали с декоративно-защитным хромовым покрытием, в современных моделях они имеют керамическое или пластиковое покрытие.
В усовершенствованных смесителях имеются системы контроля потока воды и ее температуры, аэраторы, а также клапаны, с помощью которых возможно подключение посудомоечной или стиральной машины. Есть конструкции, в которых предусмотрено одновременное подключение обеих машин.
Помимо традиционных смесителей с двумя кранами в последнее время получили большое распространение смесители с одним рычагом – джойстики.
В буквальном переводе «джойстик» – «игровая палочка» или «рычаг для игры». Однако этот рычаг давно уже применяется в самых разных приборах, в том числе и в санитарно-технической водоразборной арматуре – смесителях для кухонь и ванных.
Так называемые монокомандные, или шарнирные, краны (смесители) имеют вместо привычных 2 поворотных рукояток всего 1 рычаг, он же джойстик. С его помощью регулируется не только температура воды, но и интенсивность потока. Другими словами, один этот узел совмещает функции двух, применяемых в описанных выше типах водоразборной арматуры.
