Когда песок прогреется, окалина начнет отлетать от трубы. Температура нагрева измеряется на глаз: стальные трубы должны стать ярко-красными; алюминиевые нагревают до тех пор, пока бумага, поднесенная к месту нагрева, не начнет тлеть. Следует отметить, что сгибание оцинкованных труб в горячем состоянии недопустимо, так как это способно нарушить сохранность покрытия.

Гнуть трубы можно не только в тисках, но и в трубном прижиме. Также в арсенале мастера должно быть несколько других приспособлений, с помощью которых легко осуществить сгибание труб. Самым простым из них является металлическая плита с отверстиями, в которые особым образом вкручиваются штифты небольшого размера. Штифты можно переставлять, чтобы получить изгиб нужного радиуса и трубу нужной формы. Однако, применяя данное устройство, не всегда удается добиться того, чтобы труба изогнулась именно так, как нужно. Кроме того, на плите удобно гнуть трубы только большой длины. Чтобы согнуть короткую трубу, может не хватить силы.

Другим приспособлением для гибки труб является плоскопараллельная пластина, изначально имеющая необходимую кривизну (рис. 46).

Вода в доме и на участке

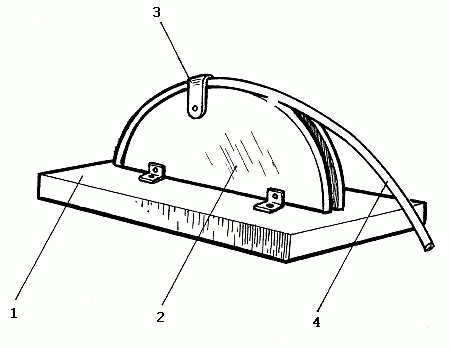

Рис. 46. Плоскопараллельная пластина: 1 – плита; 2 – пластина; 3 – хомут; 4 – труба


Гибку с помощью данного инструмента осуществляют следующим образом: в специальном хомутике зажимают трубу и гнут ее по пазу пластины. Заметим, что на этом приспособлении можно гнуть трубы диаметром до 40 мм.

Самым популярным инструментом для проведения операций данного вида является станок Вольнова (трубогиб). С его помощью по-разному можно изогнуть трубу диаметром 15, 20 и 25 мм: в виде утки, калача, скобы или отвода (рис. 47) . Для этого длинную сторону трубы закладывают под хомут верстака, смазывают место, где будет произведен изгиб, машинным маслом и загибают короткую сторону.

Вода в доме и на участке

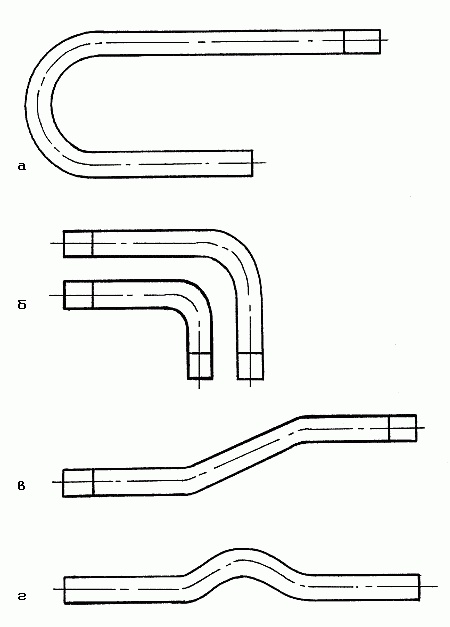

Рис. 47. Виды загибов труб: а – калач; б – отводы; в – утка; г – скоба


Кроме вышеописанных инструментов, существует специальная машинка для сгибания труб. Она может понадобиться при сгибании трубы диаметром 28 мм. На машинке устанавливают нужный угол сгибания, трубу вставляют в специальное отверстие и сводят рукоятки (рис. 48).

Вода в доме и на участке

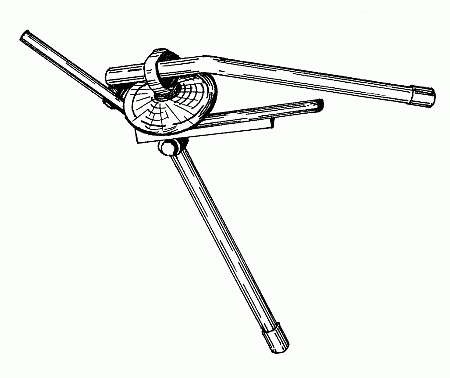

Рис. 48. Машинка для гибки труб


Имеется целый ряд других, менее известных приспособлений для гибки труб, например трубогиб с гидроприводом. Но в любом случае, используя тот или иной инструмент, необходимо помнить, что измерение длины трубы производится уже после того, как ее согнули. Эта длина будет истинной. Длина, полученная при измерении трубы перед гибкой, носит название заготовительной.

Нарезание резьбы

Необходимость в резьбовых соединениях возникает достаточно часто. Таким способом соединения труб можно воспользоваться и при монтаже водопровода.

Резьба бывает внутренней и наружной, а также левой и правой (рис. 49). В случае необходимости нарезать резьбу можно самостоятельно.

Вода в доме и на участке

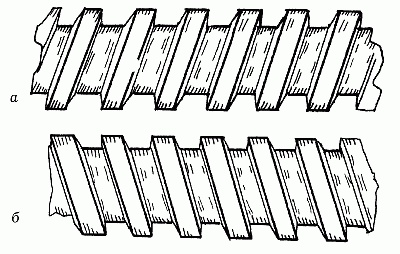

Рис. 49. Виды резьбы: а – левая; б – правая


Нарезание внутренней резьбы

Нарезание внутренней резьбы производят метчиком. Для получения качественной резьбы необходимо правильно определить диаметр метчика. Если диаметр трубы будет меньше, это может привести к срыву резьбы или к поломке метчика; если же он окажется больше, чем нужно, то резьба не будет иметь полного профиля.

При вычислении диаметра метчика можно руководствоваться формулой, которая имеет некоторые поправки для различных материалов. Так, работая со стальной трубой, необходимо из размера наружного диаметра резьбы вычесть величину ее шага. При работе с чугунной трубой формула немного усложнится: в данном случае величину шага резьбы нужно умножить на коэффициент, равный 1,1, после чего вычесть результат из размера наружного диаметра резьбы.

Приступая непосредственно к нарезанию резьбы, внутрь трубы вставляют конец чернового метчика, предварительно смазав его машинным маслом; затем поворачивают метчик, придерживая его за вороток, до тех пор пока он не врежется в металл. Метчик должен занять устойчивое положение.

После этого берут вороток обеими руками и совершают вращательные движения, через каждые пол-оборота перехватывая его.

После того как будет сделано несколько оборотов по направлению резьбы, метчик возвращают на пол-оборота назад, чтобы стружка была мельче и легче ломалась, а резьба имела более высокое качество; обрабатывают резьбу вторым метчиком, а затем чистовым.

При нарезании внутренней резьбы нередко причиной брака становится поломка метчика. При этом в отверстии остаются его осколки, извлечь которые можно несколькими способами:

1) если в отверстии осталась выступающая часть метчика, ее выворачивают с помощью плоскогубцев или ручных тисков;

2) если выступающая часть метчика отсутствует, то в канавки вставляют трехштырьковую вилку и выкручивают его, вращая вилку против часовой стрелки.

В обоих случаях перед извлечением метчика в отверстие по канавкам заливают керосин.

Нарезание наружной резьбы

Прежде чем приступить к нарезанию наружной резьбы, выбирают трубу необходимого диаметра и зажимают один ее конец в тиски. На другом конце трубы напильником снимают небольшую фаску, которую обязательно смазывают машинным маслом.

Особое значение при нарезании наружной резьбы придается выбору диаметра трубы. Дело в том, что несоответствие диаметра трубы требуемому (например, он меньше необходимого) может привести к образованию неполного профиля резьбы. Если же диаметр трубы больше, чем надо, возможен срыв резьбы или поломка зубьев плашки.

Приступая непосредственно к нарезанию наружной резьбы, в плашкодержатель вставляют плашку и фиксируют ее стопорными винтами. Далее плашку кладут на конец трубы и по направлению резьбы осторожно вращают одной рукой, в то время как другой прижимают головку плашки к трубе.

После того как произойдет врезка инструмента в металл, берутся за плашкодержатель и обеими руками производят несколько оборотов вперед, а затем пол-оборота назад. Чтобы резьба не перекашивалась, плоскость плашки должна быть строго перпендикулярна к трубе.

Чтобы избежать травм, только что нарезанную резьбу не следует трогать пальцами, потому что на ней могут остаться острые заусенцы. При нарезании резьбы на трубах следует обратить внимание на одну особенность: при прорезывании нескольких последних витков не стоит производить вращение назад, это будет способствовать лучшему запиранию трубопровода.
