Ключ
Это один из основных слесарно-сборочных инструментов, без которого невозможно выполнить резьбовые соединения. Существует множество различных видов ключей (рис. 2).

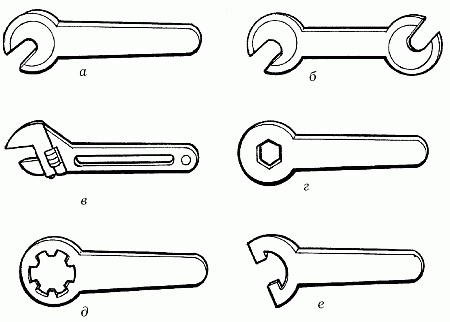

Рис. 2. Виды гаечных ключей: а – односторонний; б – двусторонний; в – разводной; г – накладной; д – накидной закрытый для круглых гаек; е – накидной открытый для круглых гаек
Например, одно– и двусторонние, накладные, накидные и коловоротные ключи применяют для закручивания угольников, тройников, винтов, гаек и контргаек в доступных местах. Торцевые ключи позволяют провести эту операцию в труднодоступном месте.
Ключи бывают разных номеров, от № 1 до № 5, которые можно узнать по клейму. Необходимо, чтобы номера соответствовали номерам винтов и гаек.
Гаечный разводной ключ необходим для соединения труб в трубопроводе и установки сантехники. Размер обычно указывается на самом ключе.
Помимо гаечного, применяют также и многофункциональный трубный рычажный ключ (рис. 3), с помощью которого можно закручивать детали с гранями (винты, гайки) и вращать цилиндрические предметы (муфты).
Рис. 3. Трубный рычажный ключ
В основном такой ключ применяют для соединения трубопроводов. Для того чтобы труба была надежно зафиксирована, трубным рычажным ключом захватывают не менее половины ее окружности.
Рычажные ключи бывают разных размеров. Длина каждого их них варьируется в пределах 300–800 мм.
С помощью такого ключа зажимают трубы диаметром 10–120 мм. Рычажный трубный ключ № 5 рассчитан на диаметры труб 30–120 мм и используется только в случае, когда работают со стальными трубами с резьбовым соединением.
Линейка
Это измерительный инструмент, представляющий собой стальную полированную полоску с делениями. Применяют ее в том случае, если нет необходимости
в более точных измерениях. Длина стандартной линейки обычно составляет 20–30 см, цена деления – 1 мм.
Метчик
Этот инструмент служит для нарезания на трубах внутренней резьбы. Метчики бывают многогранными, трех– и четырехперовыми.
При покупке метчика необходимо обратить внимание на его диаметр. Следует учитывать, что при нарезке резьбы с шагом менее 3 мм нужно применять набор из 2 метчиков: чернового и чистового.
Для того чтобы нарезать резьбу с шагом более 3 мм, необходим набор из 3 метчиков: чернового, среднего и чистового (рис. 4).

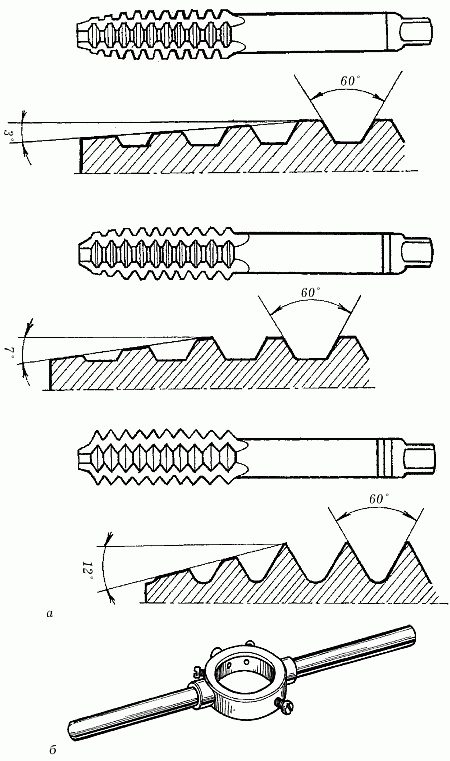

Рис. 4. Инструменты для нарезания внутренней резьбы: а – метчики; б – вороток
Вместе с метчиками необходимо приобрести вороток – приспособление для вращения метчика, которое надевается прорезью на квадрат метчика.
Микрометр
Это точный измерительный инструмент, с помощью которого можно определить размер детали до сотых долей миллиметра. Измерения проводят с помощью микрометрического винта, являющегося основной деталью микрометра.
При измерении винт микрометра выдвигают и зажимают им деталь, помещая ее между пяткой полукруглой скобы и торцом винта. Измерительная шкала находится на втулке-стебле и представляет собой продольную линию, снабженную сверху миллиметровыми делениями, снизу – полумиллиметровыми.
Сотые доли миллиметра определяют по шкале, нанесенной на коническую часть барабана, вращающегося вокруг втулки-стебля. Размер детали определяется сначала по втулке-стеблю, а затем – по шкале барабана.
Молоток
Этот инструмент применяют для выправления, гибки металла, нанесения ударов по зубилу. Для каждого вида работ обычно применяют разные молотки, поэтому при прокладывании водопровода таких инструментов должно быть несколько. Например, при обработке металла с помощью зубила используют молоток весом до 1 кг со стальной рабочей частью (бойком). Следует учитывать, что такой молоток нельзя применять при работе с железными деталями (например, при правке).
В этом случае боек молотка должен быть изготовлен из мягкого металла, – такого, как алюминий или медь. Однако срок годности такого молотка невелик.
В слесарном деле обычно применяют комбинированный молоток, который необходим для очистки металла от окалины, запекшейся краски, лака, шпатлевки.
На одном конце бойка такого молотка имеется скребок, на другом с помощью гайки привернута тонкая проволока в виде щетки.
Напильник
Инструмент представляет собой стальной брусок с насечкой и предназначен для опиливания металличе-ских деталей, когда необходимо снять лишний слой металла и подогнать деталь по размеру. Кроме того, напильник применяют в случае, когда необходимо удалить за-усенцы, возникающие при резке труб и металлических листов.
Напильники бывают круглые, квадратные, прямо-угольные, треугольные, большие, достигающие 400 мм, и маленькие, называемые надфилями.
Насечка на напильниках бывает двойной, одинарной, рашпильной и дуговой. Двойная насечка подходит для обработки заготовок из стали, чугуна и твердых сплавов.
Напильники с одинарной насечкой применяют в случае, когда необходимо заточить пилу или обработать детали из мягких металлов и сплавов, – таких, как латунь, медь, бронза, свинец.
Напильники с рашпильной насечкой, представляющей собой канавки и пирамидальные выступы, применяют для черновой обработки заготовок.
Наиболее долговечными из всех вышеперечисленных являются напильники с дуговой насечкой, которые позволяют снимать одновременно мелкую и крупную стружку, что улучшает качество обработки детали.
Насечки на напильниках имеют разный шаг, в зависимости от чего эти инструменты различают по номерам: драчевые – № 0, применяемые для первичной обработки, личные – № 1, используемые для обработки заготовок из твердых сплавов, и бархатные – № 2–5, необходимые для доводки поверхностей.
Если напильник без ручки, рекомендуется сделать ее самостоятельно, для того чтобы инструмент был более удобным в работе.
Изготовить ручку можно из дерева. В случае если нет подходящего материала для выполнения ручки, один конец напильника следует обмотать толстым слоем изоленты.
Ножницы
Их используют для резки нетвердого металла, – такого, как алюминий, латунь, медь, полосовая сталь. Ножницы бывают ручные, силовые и рычажные (рис. 5).
