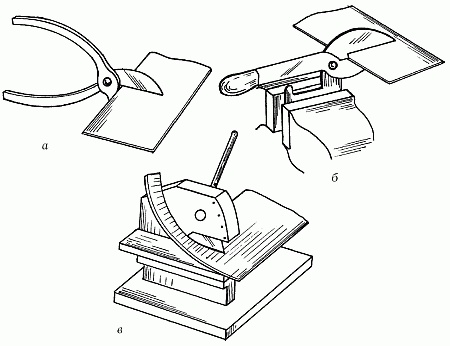

Рис. 5. Виды ножниц: а – ручные; б – силовые; в – рычажные
Силовые ножницы применяют в том случае, когда необходимо разрезать металл толщиной 1,5–2,5 мм. Ручные ножницы используют при разрезании металла толщиной 0,5–1,5 мм. С помощью рычажных ножниц можно разрезать листовой металл толщиной до 4 мм и мягкий металл толщиной до 6 мм.
Ножовка и лобзик
Эти инструменты состоят из полотна, изготовленного из закаленной, или углеродистой, стали, и рамки или станка с ручкой. Длина полотна ножовок обычно регулируется. Для большего удобства в работе при прокладывании водопровода рекомендуется использовать ножовку не с горизонтально расположенной ручкой, а с рукояткой пистолетного типа.
Ножовку и лобзик применяют для резки толстых листов полосового или профильного металла и вырезания заготовок по контуру из листового металла.
Разница между инструментами заключается в том, что лобзик меньше ножовки, у него мельче зубья и направлены они к ручке.
Зубья полотна ножовки направлены от ручки. Именно поэтому лобзик применяют при вырезании сложных фигур.
Зубья ножовки и лобзика имеют клиновидную форму, бывают мелкими и крупными. Расстояние между ними (шаг) составляет примерно 0,8–1,5 мм. При работе с разными материалами шаг необходимо учитывать.
Например, при разрезании листового железа используют полотна с шагом 0,8 мм, тонкого профильного железа и тонкостенных труб – 1 мм, стального проката, цветного металла и труб – 1,25 мм, мягкой стали и чугуна – до 1,5 мм.
Для того чтобы при работе полотно не заклинивало в детали, предусмотрен развод зубьев – поочередное или групповое отгибание их в разные стороны от полотна.
Отвертка
Существует множество разновидностей отверток: коловоротная, реверсивная, воротковая, с направляющей втулкой, с шарнирно закрепленным лезвием (предназначенная для работы в труднодоступных местах), с держателем (удерживающая винт или шуруп при закручивании на несколько витков).
Плашка
Этот инструмент служит для нарезания резьбы, в том числе и наружной. Плашки бывают призматиче-скими (раздвижными) круглыми, называемыми лерками (рис. 6).

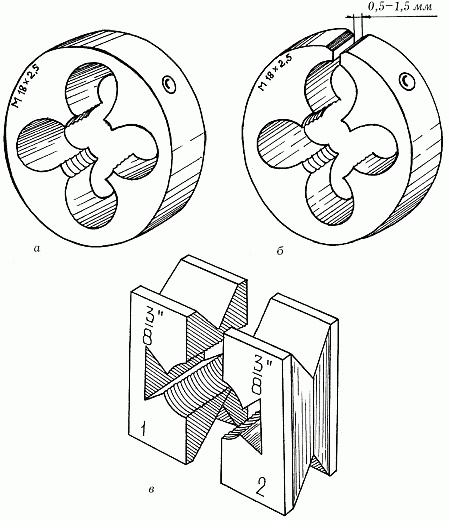

Рис. 6. Плашки: а – круглая цельная; б – круглая разрезная; в – раздвижная
Помимо плашек, при прокладывании водопровода рекомендуется иметь специальный вороток-плашкодержатель (рис. 7).

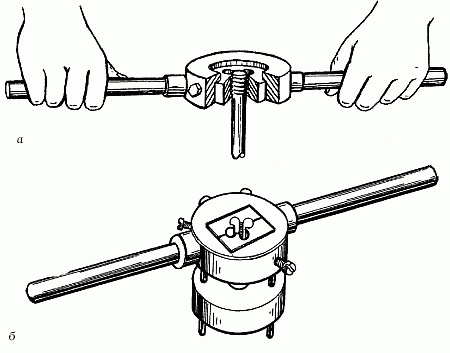

Рис. 7. Воротки: а – для круглых плашек; б – для раздвижных плашек с направляющим кольцом
Этот инструмент оснащен направляющим фланцем – цилиндрическим выступом, внутренний диаметр которого соответствует внешнему диаметру трубы.
Вороток не позволяет плашке перекоситься при нарезании первой нитки резьбы. Если предстоят работы с трубами разного диаметра, таких воротков должно быть несколько.
В усовершенствованной модели воротка фланец при нарезании резьбы наворачивается на специальную втулку, которая, в свою очередь, заранее закрепляется на трубе стопорными винтами.
Другое полезное устройство для нарезания резьбы – вороток-трещотка, который от обычного воротка-плашкодержателя отличается тем, что вместо 2 рукояток имеет 1, закрепленную на обойме с холостым обратным ходом. С помощью такого воротка можно нарезать резьбу в наиболее труднодоступных местах.
Для призматических плашек вороток-плашкодержатель должен быть снабжен направляющим кольцом, обеспечивающим работу без перекосов. В это кольцо при нарезании резьбы вставляют плашку.
Призматические раздвижные плашки состоят из двух полуплашек и имеют форму квадрата. Их также применяют при нарезании резьбы.
Круглые плашки (лерки) бывают как разрезными, так и цельными. Разрезные плашки помогают более точно нарезать резьбу. Они имеют небольшую боковую прорезь диаметром 0,1–1,25 мм. Размер и тип плашек бывает разный. Определяют это по клейму, которое должно стоять на каждом инструменте. По клейму на плашке также можно определить ее диаметр, который должен соответствовать диаметру трубы.
Приступая к работе, необходимо определить, из какой стали выполнена труба. Это поможет правильно подобрать плашку при нарезании резьбы. В противном случае можно испортить инструмент и трубу.
Плоскогубцы
Это наиболее простой и распространенный зажимной инструмент, состоящий из 2 рукояток и двух прижимных губок. С помощью плоскогубцев можно прижать деталь, согнуть гвоздь или перекусить проволоку.
Разметочная плита
Данное приспособление применяют при выполнении слесарных работ. Разметочную плиту выполняют из серого чугуна. Плита должна быть ровной, гладкой. Обязательное условие при ее установке – хорошо освещенное место. Следует учитывать, что свет должен падать вертикально.
Для того чтобы установить плиту строго горизонтально, рекомендуется использовать домкрат. При работе нужно следить за тем, чтобы на плите не было крошек, стружек. Она должна быть сухой и чистой.
По окончании работы плиту протирают маслом, чтобы предотвратить появление ржавчины, и накрывают деревянным или железным щитом для защиты поверхности.
Следует учитывать, что, помимо разметочных, никакие другие виды работ на плите выполнять не рекомендуется.
Тиски параллельные
Это зажимное приспособление, которое отливается из серого чугуна и состоит из корпуса и губок (рис. 8). Одна из губок подвижная, что позволяет зажимать детали разных размеров.

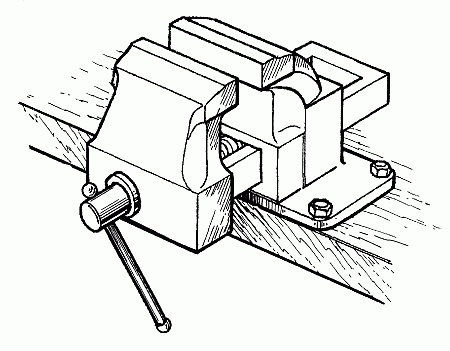

Рис. 8. Тиски
На обеих губках имеются поперечные насечки, помогающие прочно удерживать в них детали. Подвижную губку приводят в движение с помощью рукоятки винта.
Помимо этого, нередко встречаются тиски со стопорной пружиной и педалью. Такие приспособления позволяют при зажиме детали прилагать минимум усилий.
При работе с тисками следует проявлять аккуратность, так как, несмотря на кажущуюся монументальность, инструмент довольно часто ломается (срывается резьба гайки винта).
Рекомендуется периодически прочищать винт и гайку, смазывая их солидолом или машинным маслом. Кроме того, в процессе работы нельзя ударять по тискам молотком, не следует зажимать деталь слишком сильно и применять дополнительно рычаги для затягивания тисков.
