Тисочки-струбцины
Это зажимное приспособление (рис. 9), в отличие от тисков, применяют для зажима плоских деталей.
Большую помощь тисочки-струбцины оказывают при сборке сложных механизмов.

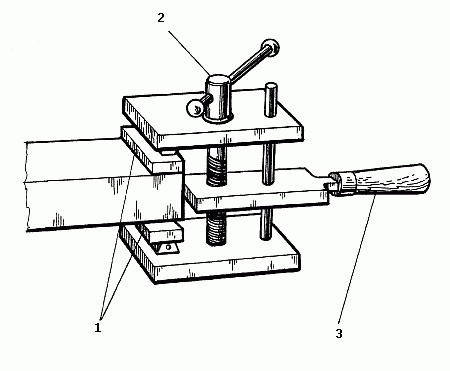

Рис. 9. Тисочки-струбцины: 1 – губки; 2 – винт с рукояткой; 3 – ручка
Трубный прижим
Это приспособление (рис. 10) помогает надежно фиксировать трубы во время нарезания резьбы.

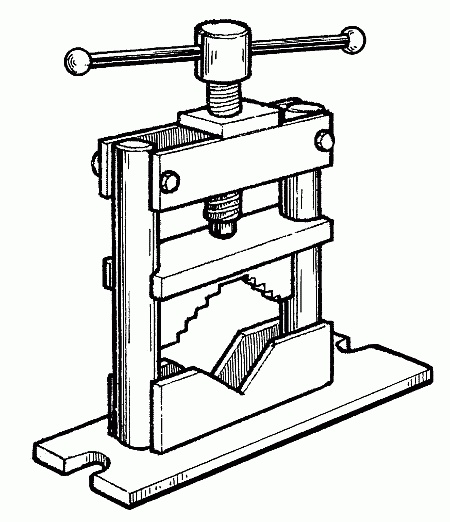

Рис. 10. Трубный прижим
Устанавливать трубный прижим следует на прочном массивном основании, привернув его болтами. Это обеспечивает неподвижность инструмента. Принцип работы инструмента довольно прост: в отверстие вставляют трубу и прижимают ее с помощью пресса. Существуют более сложные по конструкции прижимы, например с откидной верхней частью. Такое приспособление позволяет прижать трубу сбоку.
Однако практического значения такие прижимы не имеют, так как в большинстве случаев обрабатываемый конец трубы в любом случае должен выступать из прижима на минимальную длину.
Трубогиб
Этот инструмент необходим для механизации более точного изгибания труб. Трубогибы бывают ручными и стационарными. Все они снабжены набором роликов-шаблонов с соответствующими им опорными роликами, подходящими для труб разных диаметров. Ролики помогают соблюдать правильный радиус изгиба в зависимо-сти от диаметра трубы. В противном случае при прокладывании водопровода неизбежным было бы нарушение просвета, деформация стенок или разрыв трубы.
На трубогибе закреплена специальная скоба, которая прочно фиксирует трубу.
С помощью трубогиба сгибают даже толстостенную трубу: длинная рукоятка-рычаг позволяет провести это без особых усилий. При этом длина трубы не имеет значения, так как угол, на который можно согнуть трубу, может быть любым.
Один из видов трубогибов – станок Вольнова (рис. 11).

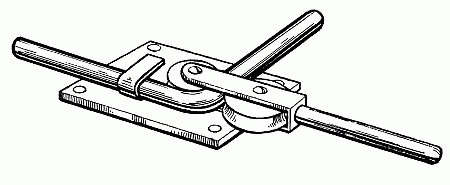

Рис. 11. Трубогиб
Он позволяет производить практически все типы изгибов на трубах разного диаметра. Ролики станка Вольнова мягко гнут трубу, не позволяя ей деформироваться.
Фиксирующая скоба надежно обеспечивает непо-движность изгибаемой трубы, длинная рукоятка служит рычагом и помогает согнуть на требуемый угол практически любую трубу, даже самую толстостенную.
Опорный ролик и ролик-шаблон собраны в едином блоке, что облегчает настройку приспособления и ускоряет процесс выполнения работы.
Другое немаловажное преимущество трубогиба за-ключается в том, что он одинаково успешно гнет длинную трубу и самые короткие ее отрезки.
Труборез
Этот инструмент (рис. 12) используют при резке трубы. Труборез позволяет получить наиболее чистую линию разреза, строго перпендикулярную к ее стенкам.

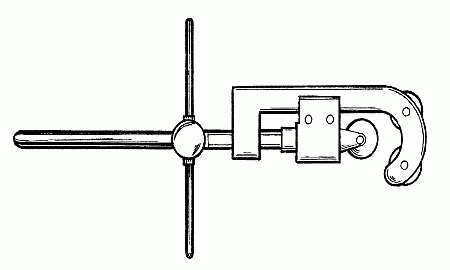

Рис. 12. Труборез
Резать можно трубы диаметром до 100 мм, так как из 3 дисковых резцов, имеющихся в инструменте наряду со стальной скобой и винтовым зажимом, 1 является подвижным.
Конструктивно труборез представляет собой прочную стальную обойму, рассчитанную на охват труб большого сечения. В обойме закреплены дисковые резцы, изготовленные из прочной высокоуглеродистой стали.
Положение резцов относительно друг друга можно регулировать. Обычно 1 или 2 резца устанавливают на по-движной части обоймы, которая посредством резьбового штока перемещается в плоскости разреза.
В самых простых, но не менее эффективных моделях труборезов подающий шток служит одновременно рукояткой. Преимущество трубореза перед ножовкой заключается в качестве сделанного разреза и в экономии сил и времени, затраченных на выполнение данного вида работы. Никакая, даже самая совершенная, ножовка по металлу не позволит сделать такого чистого и ровного разреза, как труборез. Кроме высокого качества результата, он заметно сокращает время, необходимое, чтобы разрезать трубу большого диаметра.
Кроме того, затрата сил при использовании трубореза значительно ниже, чем потребовала бы работа обычной ножовкой.
Место, на котором будет сделан разрез, предварительно поливают маслом или водой. Затем трубу вставляют в корпус трубореза, начинают вращать рукоятку до тех пор, пока ролик-резак не соприкоснется с трубой, и за-кручивают еще немного, чтобы ролик врезался в трубу.
Труборез двигают поступательным движением назад-вперед, повторяя процедуру, пока труба не будет полностью разрезана.
Однако наиболее пригодным инструментом для резки труб является дисковая электропила.
Угломер
Этот инструмент предназначен для измерения угла детали и представляет собой полудиск со шкалой. К угломеру с помощью стопорного винта прикреплен передвижной сектор, на который нанесен нониус, и линейка. Еще одна съемная линейка и угольник крепятся к по-движному сектору.
Измерение проводят следующим образом: деталь прикладывают одной стороной к съемной линейке угломера, передвижную линейку сдвигают таким образом, чтобы между сторонами линеек и деталью была небольшая щель. Затем передвижной сектор закрепляют стопорным винтом и определяют размер сначала по измерительной шкале, а после этого – по нониусу.
Уровень
Все трубопроводы прокладывают с определенным уклоном, проконтролировать правильность которого можно с помощью уровня.
Этот инструмент представляет собой металличе-ский или деревянный брусок, в середине которого установлена стеклянная трубка, заполненная водой и герметично закрытая.
В воде имеется пузырек, находящийся в центре. Если уровень уложить на трубу, пузырек воздуха в трубке смещается. Это показывает, в какую сторону направлен угол наклона. Линейка помогает определить уклон.
С помощью уровня можно проложить водопровод не только в доме, но и на приусадебном участке.
Фитинги
Это специальная соединительная арматура, необходимая при прокладывании водопровода. Фитинги необходимы при сборке отдельных участков трубопровода, для временной заглушки концов, соединения труб разного диаметра и устройства ответвлений.
Таким образом, соединительные фасонные части (фитинги) являются наиболее важными элементами трубопровода. Они могут быть изготовлены из стали или ковкого чугуна.
