Фитинги, выполненные из ковкого чугуна, имеют утолщения-буртики по краям. Муфты, изготовленные из чугуна, снабжены продольными ребрами.
Разница в материале принципиального значения не имеет, однако, покупая набор тройников, муфт и прочих фасонных частей, следует учитывать, что стальные фитинги могут быть изготовлены в любой полукустарной мастерской.
При покупке фитингов следует учитывать, что их торцы должны быть ровными и строго перпендикулярными к оси изделия, а резьба – чистой, без рванин и заусенцев.
Циркуль
Это разметочный инструмент, который применяют для измерения длины на чертежах, деления углов, прямых линий для вычерчивания окружностей, построения перпендикуляров. Циркули бывают разных размеров.
Чертилка
Это самый распространенный из инструментов, предназначенных для разметки. Чертилка представляет собой круглый стержень, изготовленный из металла повышенной прочности.
Диаметр инструмента не превышает 5–6 мм, длина обычно составляет 20 см. Один конец чертилки остро заточен. В последнее время часто встречаются чертилки со вставной иглой, которую можно сделать в домашних условиях. Для этого за основу берут отвертку со сменными насадками. Вместо насадки вставляют заточенный стальной стержень.
Нередко можно встретить чертилки, у которых с двух концов вставлены стальные стержни, заточенные под разными углами. Обычно у таких инструментов один стержень согнут под углом 90°.
Если возникает необходимость в инструменте, который оставляет при разметке следы, но не делает рисок, применяют латунную чертилку. Для удобства при работе среднюю часть инструмента делают утолщенной, покрывая накаткой.
Шабер
Этот инструмент используют для подгонки и обеспечения более плотного прилегания деталей при сборке. Выполнение работы с помощью шабера называется шабрением.
Шаберы представляют собой толстый стержень с разной рабочей поверхностью: плоской – для предварительного шабрения, двугранной, трехгранной и фасонной – для работы в труднодоступных местах.
Изготавливают шаберы из твердых сплавов, однако встречаются шаберы и со вставной пластинкой из твердого сплава. Как и все рубяще-режущие инструменты, шаберы по мере необходимости следует затачивать. Для этого используют точильные станки, предварительно смазанные пастой из наждачного порошка.
Штангенциркуль
Это наиболее часто используемый измерительный инструмент, представляющий собой негнущуюся металлическую линейку (штангу) с ценой деления 0,5 мм (рис. 13).

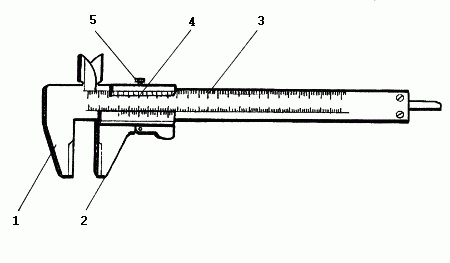

Рис. 13. Штангенциркуль: 1 – измерительные губки; 2 – рамка; 3 – штанга; 4 – нониус; 5 – стопорный винт
На верхней части линейки имеются 2 измерительные губки, на передней прикреплена металлическая рамка, которая перемещается вдоль штанги. На линейку также нанесена измерительная шкала с ценой деления 0,02 мм.
Кроме того, на рамке расположены 2 губки. Перемещение рамки по линейке во время измерения можно остановить с помощью винтика. Таким способом фиксируют полученный размер.
Щетки
Щетки изготавливают из различной проволоки и применяют для очистки деталей от окалины, краски, шпатлевки. Размер щеток может быть разным – от 30 до 500 мм.
При выборе щеток нужно помнить, что чем толще проволока, из которой они изготовлены, тем более грубой получится обрабатываемая поверхность.
Приступая к обработке, щетку надевают на точильный круг, запускают двигатель и подносят к щетке деталь. Вместо точильного круга можно использовать электродрель.
Щуп
Это измерительный инструмент, необходимый для определения величины зазора.
Щуп состоит из нескольких пластинок разной толщины. Ширину зазора определяют, накладывая несколько пластинок друг на друга, а затем пропуская в измеряемое отверстие. Если щуп проходит в отверстие свободно, добавляют еще по пластинке. С этим инструментом нужно обращаться очень осторожно, так как пластинки хрупкие и легко ломаются.
Хранение слесарных инструментов
Для того чтобы слесарные инструменты прослужили как можно дольше, необходимо придерживаться некоторых полезных советов о том, где и как их правильно хранить.
Металл, как известно, подвержен коррозии. Большинство слесарных инструментов изготовлено именно из этого материала. Чтобы предотвратить появление ржавчины, следует хранить инструменты в сухом, хорошо проветриваемом помещении.
Если для этой цели выбрана открытая лоджия или балкон, необходимо следить за тем, чтобы влага не попадала непосредственно на инструменты.
Если же на инструменты попала влага, следует насухо вытереть их ветошью, а затем смазать тонким слоем машинного масла.
В том случае, если инструменты используются нечасто, рекомендуется периодически осматривать их, проверяя исправность. Особенно аккуратно нужно обращаться с электрическими инструментами.
Перед тем как включить какой-либо инструмент, необходимо удостовериться в целостности провода и вилки.
Для лучшей сохранности слесарного инвентаря и с целью собственного удобства рекомендуется изготовить специальный ящик, в котором можно разместить все инструменты. Преимущество ящика заключается в том, что его можно переносить с места на место.
Крупные инструменты можно разместить в шкафчиках, находящихся в специально отведенном для них месте.
Для работы с тисками и для разметки можно изготовить откидной столик. Очень удобен при выполнении слесарных работ щит из толстого куска фанеры с закрепленными на нем инструментами. Такой щит можно прикрепить к стене или задней стенке шкафчика.
Особое внимание нужно уделить правильному освещению в ходе работы. В дневное время необходимо следить за тем, чтобы свет падал с левой стороны и соответственно расположить стол.
Для работы в вечернее время рекомендуется использовать переносную электролампу на длинном шнуре, которая удобна тем, что подвесить ее можно практически везде.
Основным условием для долгого хранения и продления срока службы инвентаря является использование инструментов по их прямому предназначению. Не следует применять нож вместо отвертки, а кусачки вместо плоскогубцев, так как это приводит к порче инструментов.
Не следует торопиться при работе с различными инструментами, так как можно нанести себе серьезную травму. Приступая к прокладыванию водопровода, необходимо хорошо обдумать ход работы и заранее подготовить весь необходимый набор инструментов.
Не следует работать неисправными или затупившимися инструментами. Режущие инструменты нужно хранить в специальных футлярах из пластмассы или кожухе.
