Материалом служат сосновые или еловые доски и брусья. Корпус собирают и на киле, т. е. килем вниз, и на шпангоутах, днищем вверх; во втором случае бортовые ветви шпангоутов делают длиннее, чтобы они опирались на землю.
Конструкция бударки; а — продольный разрез; б — вид сверху; в — поперечное сечение. 1 — форштевень, сосна (2200х100х120); 2 — пал-битенг (затесан конец усиленного 70х70 топтимберса); 3 — носовая банка (крышка рундука); 4 — уключина; 5 — стенка закроя (переборка); 6 — крышка закроя; 7 — наклонный фальшборт; 8 — пузырь; 9 — подушка уключины; 10 — крышка кормового ящика; 11 — кормовой брештук; 12 — ахтерштевень (1200х150х200); 13 — киль (5000х25х200); 14 — фальшкиль высотой 50 мм; 15 — полка в закрое; 16 — слань, сколоченная из досок; 17 — буртик (40х25); 18 — доски наружной обшивки (25х200), 13 шт.; 19 — топтимберс (50х70); 20 — подсланевый брусок (20х20); 21 — флортимберс (50х70); 22 — кница полубимс из доски
Схематический чертеж паруса и узел его подъема на топе мачты: 1 — парус площадью около 12 м2; 2 — реек; 3 — мачта; 4 — фал; 5 — шкив; 6 — ракс-бугель с крюком; 7 — кованная петля — коромысло для подвески рейка
Предварительно на плазу собирают шпангоуты, каждый из трех вытесанных деталей — флортимберса и топтимберсов, — соединяемых в лапу (вполдерева) на гвоздях. Шпангоуты 1, 2 и 11 собирают из двух частей со стыком в ДП. С обеих сторон каждого флортимберса крепят рейки для опоры еланей (рыбин).
У киля во флортимберсах делают водотоки. На шп. 8 и 9 ставят водонепроницаемые переборки из досок, соединенных в шпунт на смоляной шпаклевке.
Шпангоуты выставляют по разметке и крепят к килю, набор выравнивают и раскрепляют временными распорками и откосами.
Обшивку набирают вгладь из строганых сосновых досок толщиной 20–25 мм. Начинают от киля, причерчивают доски по месту и одновременно малкуя шпангоуты. Тщательно пригнанные доски крепят к каждому шпангоуту двумя коваными гвоздями (шпигорьями) средним диаметром 10 мм.
Доски верхнего пояса в корме скрепляют массивной горизонтальной кницей (из доски толщиной 40 мм), врезаемой заподлицо с кромками бортов. Снаружи по бортам прививают буртик из рейки.
Верхние концы топтимберсов шп. 2 отесывают, придавая им форму швартовых палов, а на шп. 4–8 срезают с наклоном к бортам для установки наклонных досок — фальшбортов. На шп. 5, 6 и 7 под эти доски ставят висячие кницы — полубимсы. Наклонные фальшборты образуют продольные стенки небольшой темной рубки, поместному — закроя.
На шп. 4 ставят банку с отверстием для прохода мачты, а с кормовой стороны набирают из досок еще одну глухую переборку, которая служит передней стенкой закроя (кормовой стенкой служит переборка на шп. 8). Образованный этими переборками и наклонными фальшбортами отсек закрывают сверху свободно вставляемой крышкой из досок толщиной 25–20 мм, скрепляемых снизу тремя продольными рейками.
Между шп. 2 и 3 устраивают банку в виде ящика — рундука с откидной крышкой. Изолированный отсек между шп. 8 и 9 нужен для хранения живой рыбы и по-местному называется пузырем.
К обоим штевням закрепляют рымы. Обычно на бударах применяют деревянные уключины, прикрепленные на бобышках к бортам. На веслах делают путцы — мягкую петлю (из брезентового шланга), которой весло и надевается сверху на уключину. Положение уключин определяется по месту, чтобы удобно было грести первой парой весел, сидя на передней банке, и второй парой — сидя на крышке пузыря.
Корпус покрывают горячей олифой изнутри — весь, кроме живорыбного отсека, а снаружи — только фальшборт и буртик. Затем лодку переворачивают вверх килем, и пока олифа просыхает, к килю от форштевня до шп. 7 пришивают фальшкиль. Стыки и пазы обшивки тщательно конопатят снаружи пеньковой паклей, а затем пропитывают горячей олифой со смолой.
Полностью высохший корпус покрывают снаружи густой горячей смолой. Внутреннюю сторону обшивки и остальные детали корпуса (кроме пузыря изнутри) дважды прокрашивают масляной краской.
Навесной руль сколачивают из досок. В кузнице заказывают съемный румпель (румпальник) из железного квадратного прута 15х15, крючья и петли руля. Весла вытесывают из еловых брусков 100х100х3000. Мачта также изготовлена из ели; диаметр ее у комля — 80 мм, в верхней части — 50–60 мм.
На мачте чуть выше закройной доски крепится деревянная утка для крепления фала. Поднимающийся по мачте ракс-бугель и коромысло с вертлюжным кольцом для подвески рейка — кованые. Чаще всего бударки вооружались косым рейковым парусом. Кромки шкаторин подрубают и обвивают ликросом, закладывая его на углах петлями. В нижнем галсовом углу в петлю заделывается коуш с гаком из 6-миллиметрового прутка. В петлю шкотового угла ввязывается шкот.
Под верхний ликрос вшивают несколько отрезков линя по 40 см для крепления паруса к рейку. Параллельно нижней шкаторине на расстоянии 600 мм от нее в полотнище делают 4–5 отверстий (люверсы диаметром 5 мм), в которые пропускают рифштерты; при особо сильном ветре для уменьшения площади паруса нижнюю шкаторину подбирают и подвязывают.

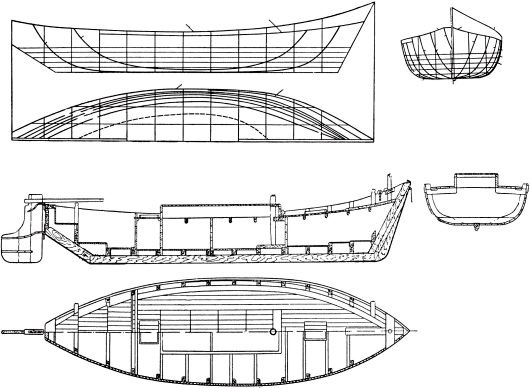

Парусная реюшка. Теоретический чертеж; разрезы и план палубы
Подвязанный к рейку парус поднимают, предварительно закрепив галсовый угол за одну из трех веревочных петель, прикрепленных в носовой части бударки (две по бортам у шп. 1, а одна — на форштевне у рыма). Шкот продевают в специально просверленное отверстие в борту, под буртиком, около шп. 11, называемое шпигатом.
Бударки с успехом используют не только рыбаки, но и многие туристы. Лодка имеет четыре крытых помещения. Под парусом бударка показывает отличные качества. Достаточной длины фальшкиль (иногда его увеличивают до 100 мм) и узкие обводы кормы хорошо противостоят дрейфу. Благодаря наклонным фальшбортам бударка не черпает воду даже при большом крене, когда подветренный фальшборт находится наполовину в воде.
Должен заметить, что благодаря небольшой высоте мачты ванты обычно не ставят» [73].
Реюшка
«Парусное рыбацкое судно, предназначенное для самостоятельного поискового (фырочного) лова рыбы. Имела полубу и две мачты с косыми парусами: фок-мачту в носу и грот-мачту, иногда съемную, близко к миделю. Площадь парусов — 16–35 м2. В носовой части располагался кубрик, в средней хранили снасти, в корме был открытый отсек. Способ лова требовал быстрых переходов с места на место, и реюшки хорошо лавировали (реяли) на ветру. Улов обычно сдавали на рыбницу. Реюшки были распространены на Каспийском море (длина — 8—11 м, ширина — около 3 м, осадка — около 0,7 м, грузоподъемность — 5–6 т, экипаж — 3–4 человека)» [84].
