В процессе выполнения кладки некоторых фрагментов печи вам нужно будет раскалывать и стесывать кирпич, чтобы придать ему нужную форму, а затем аккуратно зачищать стесанные поверхности либо закрывать их кладкой. Это нужно обычно для улучшения качества перевязки.
Раскалывать качественный кирпич можно без предварительной насечки, только наметив линию. Если у вас несколько пережженный алый кирпич с волосяными трещинами, проводить насечку перед колкой нужно обязательно. Она делается по всему периметру, ее глубина должна быть не более 0,5 см. Если вы раскололи кирпич аккуратно, у вас получатся половинки: 12,2 и 12,5 см. Они считаются ровными, потому что учитывается линия раскола. Но так бывает редко, чаще он поглощает большее количество миллиметров. Чтобы не терять ширину кирпича, имеет смысл раскалывать кирпич так, чтобы насечка шла рядом с нанесенной линией.
Простейшие перемычки: арки и своды
Одна из самых сложных задач среди тех, которые стоят перед неопытным печником, — выполнить перекрытие топливников, топочных отверстий и камер. Для этого применяются различные перемычки. Их форма зависит от размера отверстия или пролета, нуждающегося в перекрытии (рис. 6.6.)

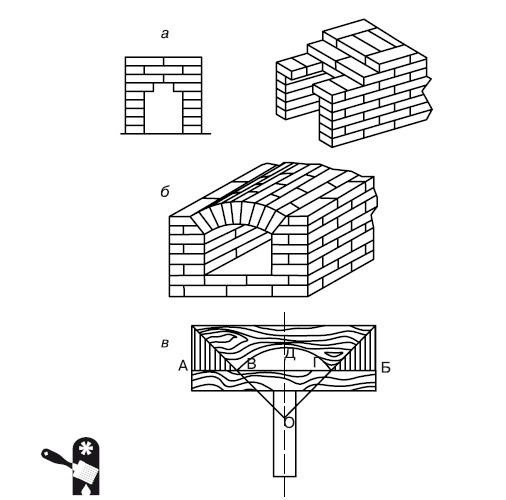

Рис. 6.6. Кладка арок и сводов: а — перекрытие топливника на выпусках; б — арочное перекрытие топливника; в — вычерчивание свода
Расскажу о перемычках — арках и сводах — несколько подробнее, хотя в банных печах они применяются реже, чем в больших по размерам стационарных домашних.
Сперва несколько терминологических тонкостей. Для начала уточним, чем арка отличается от свода. Аркой называется полукруглое перекрытие в стене. Свод — это перекрытие между стенами. Арки и своды используются, когда нужно перекрыть достаточно большие отверстия или пролеты. Небольшие пролеты перекрывают перемычками из одного или двух кирпичей, которые укладывают плашмя или с небольшим подъемом.
Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич — замковый. Если же по каким-то причинам кирпичей или рядов четное количество, тогда замковыми становятся два кирпича.
Пяты — это кирпичи, на которые опирается перемычка. Необходимая форма им придается соответствующей обработкой.
Пролетом называют пространство, перекрываемое любой перемычкой.
Помните, что при кладке любой перемычки все швы между уложенными кирпичами всегда необходимо направлять к точке, из которой описывается кривая арки или свода. Высота их подъема называется стрелой подъема.
В зависимости от назначения и конструкции печи своды выполняют высокими или крутыми, плоскими или пологими. Высокий полуциркульный свод равен половине окружности. Менее крутой — пологий свод.
Закладка пят — первая операция, которую проводят при закладке арки или свода. Ее выполняют по шаблону. Нужно учесть, что высота арки или свода разная, угол пяты изменяется, поэтому нельзя применять для всех арок и сводов одну форму пяты.
В небольших банных печах, ширина топливников и пролетов над дверками которых не превышает 42 см, пролеты перекрывают простым треугольным сводом. Кирпич для этого нужно укладывать с подъемом кверху и продолжать кладку стенок, которые будут надежно прижимать пяты к нижним рядам.
Такой свод нельзя возводить без продолжения кладки, потому что уложенные пяты не удержат прочно кирпичи треугольного свода. Они не будут прижаты сверху с достаточной силой. В этом случае пяты сдвинутся распором свода, который может обрушиться.
Для предотвращения этого пяты, уложенные под своды, стягивают или сжимают стальными брусками и связывают жгутом из проволоки. Такая конструкция должна находиться внутри кладки, ведь если жгут останется открытым, он из-за высокой температуры быстро перегорит в топливнике. Надежнее вместо проволоки применять полосовую сталь, которую надлежит прочно приклепать к брускам.
Еще одно важное замечание. Запрещается опирать кирпичи на рамку дверки, поэтому при кладке топочные отверстия необходимо перекрывать перемычками. Топочное отверстие, ширина которого меньше кирпича, перекрывают кирпичом в замок. Если же оно более широкое, перекрытие нужно выполнять клинчатой перемычкой из кирпича. Если отверстие и вовсе большое, то делают арочное перекрытие. Своды в этом случае опираются на боковые стенки топливника, плоскости которого стесывают под определенным углом. Опорой для свода служат также его задняя и передняя стенки.
Устройство дымовых труб
Заключительный, сложный и не менее важный этап строительства банной печи — это сооружение дымовой трубы (рис. 6.7–6.9).
Трубы в печах служат не только для отвода дыма, но и для образования тяги. Чтобы каналы труб меньше засорялись сажей и обеспечивали хорошую тягу, они должны иметь очень гладкие стенки.
В разных печах применяется довольно много видов труб: насадные, коренные, а также стенные каналы или дымоходы. Насадные трубы (именно такие в большинстве своем употребляются в индивидуальных банях) служат продолжением печи. Их кладут на ее перекрытие. Такие трубы ставят не прямо на печную кладку, а на железобетонную плиту, хорошо армированную, толщиной не менее 5 см, чтобы обеспечить более устойчивую опору. Плита позволяет при необходимости поочередно разбирать стенки печи, не нарушая трубы.

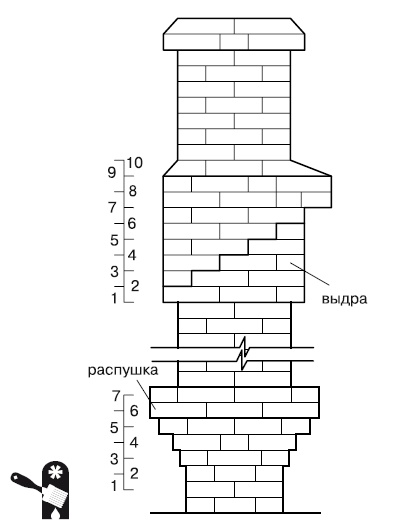

Рис. 6.7. Печная труба
Диаметр внутренних каналов труб из любого материала должен быть не менее 200 см2. Их устраивают строго вертикальными. Кирпичная труба должна иметь сечение не менее 14 × 14 см, то есть в полкирпича. Каналы труб меньшего сечения быстро зарастают сажей и начинают дымить.
Трубы выкладывают на разных растворах: глиняных, известковых, известково-цементных (сложных) или цементных. Толщина швов должна быть не больше 1 см. Если на чердаке трубы обычно выкладывают на глиняном растворе, то выше крыши их следует устраивать на более прочном, лучше сложном или цементном растворах, чтобы трубы не разрушались от атмосферных осадков (это часто приводит к пожару) и не требовали систематического ремонта. Швы кладки всегда заполняют, не оставляя пустот. Чтобы обеспечить противопожарную безопасность, трубы оштукатуривают или облицовывают. Это дополнительно утепляет их и сводит к минимуму образование конденсата.
Иногда вместо кирпичных применяют асбестоцементные, керамические и стальные трубы. Они прочны, легки и не имеют швов. Гладкие внутренние стенки труб улучшают тягу.
Прежде чем приступить к кладке трубы, изучим ее составные части.
В качестве примера рассмотрим насадную трубу. Она устанавливается на перекрыше печи, которую на два-три и более ряда не доводят до междуэтажного перекрытия. Можно закрепить трубу и на шейке печи, на так называемой шейке распушки. В шейке печи обычно ставят вьюшку.
