Ливневую канализацию для загородного дома с точки зрения домовладельца можно разделить на две части:

✓ водосточная система – часть ливневой канализации, относящаяся непосредственно к дому, фактически являющаяся частью кровли (устройство водосточной системы относится к кровельным работам – это завершающий этап устройства кровли);

✓ внешняя ливневая канализация – та часть ливневой канализации, которая «занята» сбором воды с участка и выводом ее за его пределы.


Для домовладельца равно важны обе части ливневой канализации. Отсутствие водосточной системы означает возможные повреждения здания, снижение срока его эксплуатации, а отсутствие внешней ливневой канализации – это испорченный участок, возможное затопление и загрязнение колодца поверхностными водами (дождевыми или талыми) и т. д.

Водосточная система

Водосток – это конструкция, которая обеспечивает отвод дождевой воды и талых снегов с кровли, таким образом защищает фасады и фундамент от возможных повреждений, связанных с намоканием, и продлевает срок их службы.

Выделяется три принципиальных варианта устройства водоотвода:

✓ неорганизованный водоотвод – фактически отсутствие водоотвода, при этом вода просто стекает с крыши непосредственно на землю, попадая и на наружные стены, и на фундамент, что приводит к их повреждению и преждевременному износу;

✓ внутренняя водосточная система – трубы устанавливают внутри здания на некотором расстоянии от наружных стен, при этом на кровельном покрытии монтируются уклоны к водоприемным воронкам, которые располагаются на расстоянии около 0,5 м от выступающих частей здания, равномерно по всей площади;

✓ наружная водосточная система – вода, стекающая с кровли, отводится к наружным трубам по установленным желобам.


Наиболее распространена наружная водосточная система, как более дешевая и простая в монтаже и уходе.

Водосточные трубы и желоба изготавливаются из различных материалов: стали с односторонним или двухсторонним полимерным покрытием, меди, титана-цинка, алюминия, пластика.

Металлические системы водоотводамогут быть как круглого, так и прямоугольного сечения. Кроме внешнего вида, они отличаются антикоррозионными покрытиями. К примеру, оцинкованный металл покрывается с обеих сторон грунтовкой и полимером. А медные водосточные системы не нуждаются в покрытии, так как медь надежно защищена естественным слоем патины.

Водоснабжение, канализация и отопление загородного дома

Внимание

При устройстве водоотвода с использованием цинкотитановых труб необходимо следить, чтобы они не соприкасались с медными деталями или железными узлами во избежание электрокоррозии.

Пластиковые водостокиуступают металлическим в прочности (но при этом выдерживают и температурные перепады, и прямое солнечное излучение, и даже ударные нагрузки), зато абсолютно не подвержены коррозии, гораздо легче, а уход за ними проще – грязь на пластиковые поверхности налипает меньше, чем на металлические.

Кроме того, пластиковые водостоки, в отличие от металлических с полимерным покрытием, не боятся повреждения покрытия – если в металлических деталях начинает развиваться коррозия в результате повреждения покрытия, то пластик в этом плане абсолютно надежен и царапины на него не действуют. А этот момент весьма существенен, так как водосточные системы нуждаются в регулярной очистке, при этом применяются жесткие щетки, способные повредить полимерное покрытие металлических водостоков.

Монтаж системы водостока ведется одновременно со строительством крыши. Обычно водосточную систему прокладывают по всему периметру здания. Она состоит из отдельных элементов, таких как водосточные желоба, трубы, водоотводы, воронки и др. (Рис. 2.9). Все элементы системы и сопутствующие материалы можно приобрести вместе – современные водосточные системы представляют собой своеобразный конструктор, в котором можно выбрать нужные детали, чтобы конечное изделие в точности соответствовало проекту.

Водоснабжение, канализация и отопление загородного дома

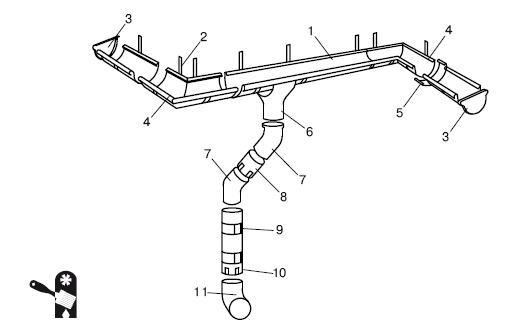

Рис. 2.9.Детали водосточной системы: 1 – полукруглый желоб; 2 – крюк; 3 – заглушка желоба; 4 – угол желоба; 5 – соединитель желоба; 6 – воронка желоба; 7 – колено трубы; 8 – круглая соединительная труба; 9 – кронштейн; 10 – круглая труба; 11 – колено стока


Водостоки надежно закрепляют с помощью специальных крюков, кронштейнов и хомутов.

При проектировании водосточной системы нужно заранее определить тип и систему водоотвода. Лучше всего – подземная ливневая канализация. На втором месте – сбор стоков в специальном резервуаре. Последним по эффективности является традиционное колено на высоте 20–30 см от земли, не дающее воде литься на цоколь. Следует заметить, что, хотя эта система идет в списке последней, обычно ее вполне достаточно, чтобы надежно защитить как наружные стены, так и цоколь и фундамент здания. И, что немаловажно, она является самой экономичной и поэтому используется наиболее часто при строительстве загородных домов.

Важный элемент водосточной системы кровли – желоба. Их назначение – непосредственный сбор воды, стекающей с крыши. Желоба монтируют с небольшим уклоном, чтобы вода из них могла свободно стекать в трубы водостока, куда она поступает с помощью воронок. Этот элемент водосточной системы несет большую нагрузку, а потому при его установке необходимо отдельное надежное крепление, иначе перекос воронки, а вместе с ним и повреждения водостока гарантированы уже в первую зиму. Чтобы труба водостока могла обойти выступающие части здания, а также для отвода воды от цоколя применяются так называемые колена.

Чаще всего для стыковки отдельных секций на концах труб предусматривают уширения, и элементы водостока вставляют друг в друга, но иногда для сочленения применяют специальные муфты.

Монтаж пластиковых водостоков имеет некоторые особенности. Если элементы просто соединять встык, то при сильном изменении температуры водосток может деформироваться и даже лопнуть. Поэтому такие водосточные системы комплектуются компенсаторами температурного расширения.

Чтобы предотвратить деформацию металлических водостоков, их отдельные части соединяют специальной муфтой.

Внешняя ливневая канализация

Внешняя ливневая канализация состоит из трех систем:

✓ сбора талых и дождевых вод;

✓ фильтрации талых и дождевых вод;

✓ водоотведения талых и дождевых вод.

Чаще всего владельцев загородных домов интересуют только две системы: сбор и водоотведение талых и дождевых вод. Система фильтрации стоит весьма недешево и довольно габаритна, поэтому домовладельцы предпочитают просто вывести талые и дождевые воды за пределы своего участка – а там пусть они стекают в общественную ливневую канализацию, где и проходят полагающуюся очистку и фильтрацию (Рис. 2.10).
