2. Способ и точность изготовления.
3. Упаковка.
4. Транспортировка.
5. Хранение. Проволока реализуется в виде мотков, внутренний диаметр которых составляет 150–750 мм, а масса – 1,5– 40 кг, и бухт, имеющих бирку с указанием выходных данных, в частности завода-изготовителя, маркировки, номера партии, клейма техконтроля. Кроме того, прилагается так называемый сертификат соответствия.
В последние годы для сварки и наплавки стали шире применять порошковую проволоку, имеющую вид свернутой из стальной ленты (20 × 0,2 мм) трубки (для этого используется лента из низкоуглеродистой стали марки 08 КП холодного проката мягкая или особо мягкая), в которую засыпана шихта (порошок) из газо– и шлакообразующих компонентов, благодаря которым значительно улучшаются сварочный процесс и его результат. Сварной шов отличается высокими механическим свойствами, визуально выглядит более аккуратно. Кроме того, снижаются деформации, возрастает глубина проплавления и устраняется разбрызгивание металла при сварке.
Для придания проволоке необходимой жесткости и защиты от смятия подающими роликами при наплавке ее сечение специально делают сложным (рис. 27).
Шихта может иметь различный состав, в частности:
✓ рутиловый;
✓ рутилово-целлюлозный;
✓ рутилово-флюоритный;
✓ карбонатно-флюоритный;
✓ флюоритный (флюорит – это плавиковый шпат CaF2, о котором упоминалось выше).

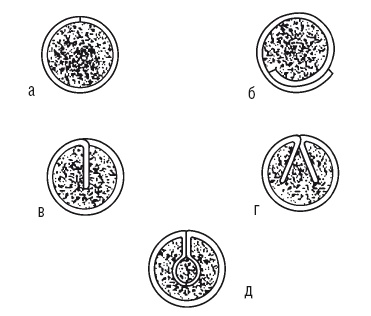

Рис. 27. Сечение оболочек порошковой проволоки: а – трубчатое; б – трубчатое с нахлестом; в, г – с загибом в оболочке; д – двухслойное
Но при этом она должна быть такой, чтобы сплав, который получится после расплавления оболочки проволоки и порошка и их затвердения, имел бы химический состав и характеристики, требуемые от металла шва.
Порошковая проволока находит применение в следующих случаях:
✓ для сварки открытой дугой;
✓ для сварки под флюсом;
✓ для сварки в защитных газах (в углекислом, инертных);
✓ для наплавки с целью образования твердосплавного слоя.
В строительно-монтажных работах используется порошковая проволока марок ПП-АН1, ПП-АН2 и др.
Порошковая проволока различается диаметром, который может составлять 2,3, 2,5 или 3,2 мм. Как и сварочная проволока, она имеет специальную маркировку, которая расшифровывается следующим образом:
✓ тип проволоки обозначается буквами ПГ (нуждающаяся в дополнительной защите) или ПС (самозащитная);
✓ цифры, следующие за буквами, указывают характеристику прочности металла шва или сварного соединения по гарантируемому пределу прочности;
✓ буквы Н, В, Вх, Ву, Т обозначают допускаемое пространственное положение при выполнении сварки (нижнее и горизонтальное на вертикальной поверхности; вертикальное, нижнее и горизонтальное; горизонтальные швы; вертикальные швы; любые положения, в том числе и кольцевые швы без вращения);
✓ последние цифры указывают на критическую температуру перехода к хрупкому состоянию металла шва, характеризующемуся значениями ударной вязкости менее 35 Дж/см2: 0 – +20 °C; 1–0 °C; 2 —20 °C; 3 —30 °C; 4 —40 °C; <5 —50 °C;
✓ буква Д, присутствующая в обозначении, говорит о том, что требования по температуре не регламентированы, т. е. применение проволоки ограничено исключительно сваркой наиболее неответственных изделий и конструкций, которые предполагается эксплуатировать при положительной температуре окружающего воздуха.
Например, маркировку порошковой проволоки ПС-50-Н2 следует понимать так:
✓ ПС – «проволока самозащитная»;
✓ 50 – минимально гарантируемый предел прочности металла шва или сварного соединения составляет 50 кгс/мм2;
✓ Н – проволока используется для сварки в нижнем положении;
✓ критическая температура —20 °C.
Порошковая проволока должна соответствовать определенным требованиям:
✓ обеспечивать легкое возбуждение сварочной дуги и ее стабильное горение;
✓ плавиться равномерно, с минимальным разбрызгиванием;
✓ образовывать шлак, равномерно покрывающий сварочную ванну и не создающий проблем при отделении его после охлаждения сварного шва;
✓ формировать качественный и прочный сварной шов, т. е. такой, который не имеет пор, трещин и других повреждений и дефектов.
Порошковую проволоку используют при сварке конструкций из углеродистых и низколегированных сталей, которые рассчитаны на средние и тяжелые режимы эксплуатации.
Электроды
Сварочный электрод представляет собой металлический либо неметаллический электропроводный стержень длиной 250–450 мм со специальным покрытием или без него, через который к свариваемым изделиям или конструкциям подводится электрический ток. Современная промышленность производит более 200 марок электродов, и большая часть из них – это плавящиеся сварочные электроды, предназначенные для ручной дуговой сварки. Все типы сварочных электродов должны соответствовать определенным требованиям:
1) обеспечивать:
✓ устойчивое горение сварочной дуги;
✓ качественное формирование сварного шва и его прочность;
✓ повсеместно равномерное расплавление стержня и покрытия с минимальным разбрызгиванием металла электрода;
✓ беспрепятственное удаление шлаков;
✓ высокопроизводительную сварку;
2) давать металл сварного шва необходимого химического состава;
3) сохранять свои физико-химические и технологические свойства на протяжении заданного количества времени;
4) обладать минимальной токсичностью.
Кроме того, имеются специальные технические требования, например:
✓ получение металла шва с особыми свойствами, к которым относятся окалино– и износостойкость, коррозионная устойчивость, повышенная прочность;
✓ формирование шва заранее определенной формы (с глубоким проваром, вогнутой поверхностью);
✓ осуществление сварки конкретным способом (с опиранием вертикальных швов сверху вниз, в любых пространственных положениях).
Разнообразие сварочных электродов и различные принципы, которые могут быть положены в основу их классификации, делают разработку единой системы достаточно затруднительной. Кроме того, марки электродов не стандартизированы, их деление осуществляется по техническим условиям и паспортам, причем каждый тип электродов может соотноситься как с одной, так и с несколькими марками. Однако электроды можно разделить по наличию тех или иных признаков на группы и подгруппы, что позволит в значительной степени облегчить их применение:
