✓ источник питания дуги должен быть оснащен устройством, регулирующим сварочный ток (предел регулирования должен составлять приблизительно 30– 130 % от номинального сварочного тока), тем более что это требуется для осуществления сварки электродами различного диаметра.
Источники питания отличаются своими свойствами, для описания которых введены следующие параметры:
1. Внешняя статическая характеристика. Это зависимость между напряжением на выходных зажимах источника питания и величиной сварочного тока. Различаются несколько типов внешних вольт-амперных характеристик источников питания (рис. 31), в частности:
✓ крутопадающая;
✓ пологопадающая;
✓ жесткая;
✓ возрастающая.
Каждому способу сварки должен соответствовать тип внешней характеристики. Для ручной дуговой сварки подходят источники с крутопадающей внешней характеристикой, поскольку у них при коротком замыкании напряжение падает до нуля, благодаря чему сила тока короткого замыкания не растет. Но при возбуждении сварочной дуги, когда ток минимален, мгновенно возникает повышенное напряжение. Источники питания с такой внешней характеристикой позволяет удлинять дугу, не опасаясь при этом, что она быстро оборвется, и сокращать ее без риска значительного увеличения тока.

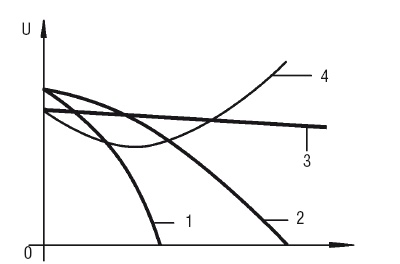

Рис. 31. Типы внешних вольт-амперных характеристик: 1 – крутопадающая; 2 – пологопадающая; 3 – жесткая; 4 – возрастающая
Оставшиеся типы внешней характеристики источников питания (пологопадающая, жесткая и возрастающая) позволяют обеспечить существенное изменение величины сварочного тока при изменении длины дуги, что приводит к быстрому возрастанию или снижению скорости плавления электродной проволоки.
Источники питания с пологопадающей вольт-амперной характеристикой предназначаются для автоматической и полуавтоматической сварки под флюсом, а с жесткой и возрастающей внешней характеристикой – для сварки в среде защитных газов.
Необходимая характеристика источника питания задается при его изготовлении и обеспечивается конструкцией, а при сварке ее тип не изменяется.
Велико значение и динамических свойств источника питания, а именно быстрота, с которой напряжение при коротком замыкании восстанавливается с нулевой отметки до напряжения повторного возбуждения сварочной дуги. Это определяется индуктивностью источника питания: чем она больше, тем выше динамические свойства, при которых происходят равномерный перенос капель электродного металла и незначительное разбрызгивание.
2. Напряжение холостого хода. Так называется напряжение на выходных клеммах, когда нагрузка в сварочной цепи отсутствует, т. е. при разомкнутой сварочной цепи. Напряжение холостого хода источника питания с падающей вольт-амперной характеристикой всегда выше рабочего напряжения дуги, поэтому облегчаются возбуждение и повторное зажигание сварочной дуги. Если номинальное рабочее напряжение составляет 30 В, то напряжение холостого хода не должно быть более 75 В (чем оно выше, тем легче загорается сварочная дуга, но одновременно возрастает риск поражения сварщика током). Напряжение зажигания различно для источников постоянного и переменного тока и составляет не менее 30–35 В для первых и 50–55 В для вторых. В ГОСТе 7012–77 Е указано, что для трансформаторов, которые рассчитаны и выдерживают сварочный ток силой 2000 А, напряжение холостого хода не должно быть более 80 В. Увеличение напряжения холостого хода источника переменного тока влечет за собой снижение cos φ (напомним формулу мощности переменного тока: P = U × I × cos φ), т. е. снижение КПД источника питания.
3. Относительная продолжительность работы (ПР) и относительная продолжительность включения в прерывистом режиме (ПВ). Источник питания сварочной дуги функционирует в таком режиме, когда включения периодически сменяются выключениями, которые необходимы для удаления шлака со сварного шва, замены электрода и проч. Можно сказать, что данные показатели характеризуют повторно-кратковременный режим работы источника питания сварочной дуги. Разница между ПР и ПВ заключается в том, что при ПР источник питания в момент паузы не отключается от сети и продолжает функционировать в холостом режиме при разомкнутой цепи, а при ПВ источник питания во время паузы отключается от сети.
Величины ПР и ПВ выражаются в процентах и определяют возможную степень эксплуатации источника сварочной дуги:
где tсв – время сварки, т. е. работы под нагрузкой;
tхх – время холостого хода;
tп – время паузы.
Для расчетов условно принимается время сварки (tсв), равное 3 минутам, паузы (tп) – 2 минутам. Подставив значения в формулу, можно установить, что оптимальная величина ПР составляет 60 %. Если ПР равняется 20 %, то время сварки составит 1 минуту, а продолжительность паузы – 4 минуты.
Современная промышленность изготавливает различные источники питания для дуговой сварки и наплавки.
1. Источник питания, работающий от переменного тока и предназначенный для ручной дуговой сварки, автоматической сварки под флюсом и электрошлаковой сварки, называется сварочным трансформатором. Это устройство представляет собой статический электромагнитный аппарат, основная функция которого – преобразование имеющегося в электрической цепи напряжения (220 или 380 В) в более низкое напряжение вторичной электрической цепи, необходимое для возбуждения сварочной дуги и обеспечения ее горения. Энергия в трансформаторе преобразуется за счет переменного магнитного поля и использования необходимого количества витков в первичной и вторичной обмотках, расположенных на магнитопроводе. Так называется сердечник, выполненный из трансформаторной стали (из нее изготавливаются различные электрические изделия, которые в процессе эксплуатации попеременно на– и размагничиваются), которая является тонколистовой, низкоуглеродистой и отличается повышенным содержанием кремния (не более 4 %) и малым количеством вредных примесей – фосфора и серы (не более 0,02 %). Ее магнитопроницаемость определяет и вес устройства. Если магнитные свойства стали максимальны и магнитный поток протекает через нее с наименьшими потерями, то количество стали, необходимое для аппарата, значительно снижается.
В основе действия всех трансформаторов, применяемых для сварочных работ, лежит принцип электромагнитной индукции, т. е. переменный по направлению (с частотой тока) магнитный поток на магнитопроводе, образовавшийся от действия переменного тока первичной обмотки, пересекает витки вторичной обмотки трансформатора, после чего согласно закону электромагнитной индукции возбуждает в ней напряжение (ЭДС). Пока вторичная (сварочная) цепь не будет замкнута, тока в ней (кроме напряжения) не будет.
