Если в процессе сварки дуга обрывается, ее следует возбудить, переместив электрод от точки обрыва вперед, чтобы потом вернуться к месту обрыва, заварить кратер и продолжить шов.
При сварке надо правильно держать электрод. Обычно его располагают вертикально или наклонно по отношению ко шву – углом вперед или назад (рис. 52), причем сварка углом назад дает глубокий провар и аккуратный, не слишком широкий шов. При таком положении электрода выполняют угловые, тавровые и нахлесточные соединения, а высококвалифицированные мастера – и стыковые.
Для выполнения сварного шва следует подобрать соответствующий режим сварки, т. е. совокупность условий, обеспечивающих стабильное протекание процесса сварки.
Режим сварки включает параметры двух видов.
Первую группу составляют основные параметры:
✓ величина, род и полярность сварочного тока;
✓ диаметр электрода;
✓ напряжение дуги;
✓ скорость сварки;
✓ величина поперечного колебания торца электрода.

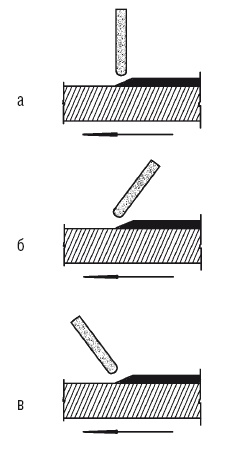

Рис. 52. Положение электрода в процессе сварки: а – вертикальное; б – углом вперед; в – углом назад (стрелка указывает на направление сварки)
Во вторую группу входят дополнительные параметры:
✓ величина вылета электрода;
✓ состав и толщина электродного покрытия;
✓ пространственное положение электрода;
✓ начальная температура основного металла;
✓ положение изделия при сварочных работах.
Рассмотрим далее основные параметры, а второстепенные прояснятся в процессе изложения.
Выбор сварочного тока зависит от разных факторов – диаметра электрода, типа его покрытия и пространственного положения шва. Величина сварочного тока определяет производительность сварки (количество металла, наплавленного за единицу времени) и глубину провара.
При малом токе количества тепла, поступившего в сварочную ванну, будет недостаточно, что может привести к непровару, который значительно ухудшит прочностные свойства соединения деталей.
При чрезмерной величине сварочного тока электрод сильно нагреется, будет быстро плавиться и стекать в шов, что тоже связано с негативными последствиями, в частности с появлением излишнего наплавленного металла в зоне шва и риском непровара, если расплавленный электродный металл ляжет на еще нерасплавленный основной металл.
На упаковке с электродами содержатся рекомендации по выбору сварочного тока, но можно воспользоваться и соответствующими формулами:
I = (40–50)dэ при dэ = 4–6 мм;
I = (20 + 6 dэ)dэ при dэ < 4 мм и dэ > 6 мм, где
I – сварочный ток,
dэ – диаметр электрода.
С учетом толщины металла и пространственного положения шва значение сварочного тока корректируют: если толщина кромок составляет (1,3–1,6)dэ, то расчетное значение тока должно быть ниже на 10–15 %; если толщина больше 3 dэ, то расчетное значение тока должно быть выше на 10–15 %; при сварке вертикальных и потолочных швов значение сварочного тока должно быть на 10–15 % ниже расчетного.
Форма и размер шва определяются родом и полярностью тока, которые подбирают в зависимости от типа электродного покрытия, марки и толщины основного металла. Здесь установлены такие закономерности:
✓ при использовании постоянного тока обратной полярности глубина провара оказывается примерно на 40–50 % больше, чем в случае применения постоянного тока прямой полярности, что связано с разным количеством теплоты, которая выделяется на катоде и аноде. По этой причине ток обратной полярности рекомендуется при сварке тонколистового металла и высоколегированных сталей, чтобы исключить прожог и перегрев соответственно;
✓ при ведении сварки переменным током глубина провара будет на 15–20 % меньше по сравнению со сваркой постоянным током обратной полярности.
Диаметр электрода зависит от толщины кромок металла, который подвергается свариванию (как правило, выбирают диаметр для сварки в нижнем положении), его марки, формы разделки кромок, пространственного положения, в котором осуществляется сварка, и вида сварного соединения.
Между диаметром электрода и толщиной металла при сварке в нижнем положении экспериментально была установлена определенная зависимость, представленная в табл. 25.
При отсутствии кромок диаметр электрода выбирают согласно представленной зависимости. Если разделка кромок была сделана, то при любой марке металла корневой шов выполняют электродом диаметром 2–3 мм, иногда 4 мм.

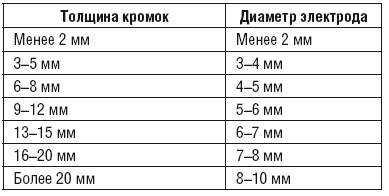

Таблица 25
Соотношение диаметра электрода и толщины кромок металла, подвергаемого сварке
Использование электродов большего диаметра не рекомендуется, поскольку это приводит к возникновению ряда дефектов, в частности к непровару, зашлаковыванию и др. Остальные слои накладывают электродом диаметром 4 мм. В тех случаях, когда толщина металла превышает 12 мм и сварку ведут в нижнем положении, возможно применение электрода диаметром 5 мм. Таким же электродом выполняют и декоративный шов при толщине металла 12 мм.
При сварке в других пространственных положениях для первого слоя выбирают электрод диаметром 2–4 мм, иногда 4 мм, последующие слои, включая декоративный, выполняют электродами диаметром 4 мм.
Диаметр электрода при равенстве прочих условий зависит и от марки металла. Чтобы снизить тепловложения в основной металл и уменьшить риск образования трещин, используют электрод диаметром 2–3 мм, который позволяет получить валик малого сечения. Это особенно актуально при сварке закаливающихся сталей и чугуна.
Тип соединения тоже имеет значение при выборе диаметра электрода. Для стыкового соединения электрод подбирают по принципам, изложенным выше, а для других типов (тавровых, нахлесточных, угловых) придерживаются следующих правил:
✓ при многослойных швах корневой шов выполняют электродом диаметром 2, 3 или 4 мм, при этом чем ответственнее конструкция или элемент, тем меньше должен быть диаметр электрода, поскольку только в таком случае можно добиться качественного провара корня шва, снизить деформации и тепловложения в основной металл и сварочные напряжения;
✓ при однопроходных швах применяют электрод диаметром 2, 3, 4, 5 или 6 мм – в соответствии с толщиной металла.
Тип и марка электрода определяются прочностью, механическими и эксплуатационными характеристиками сварного соединения.
