✓ диаметр электрода – 0,8 мм;
✓ величина сварочного тока – 120–145 А;
✓ скорость сварки – 30 м/ч;
✓ скорость подачи проволоки – 900 м/ч;
✓ расход газа – 15–17 л/мин.
Режимы автоматической сварки неплавящимся электродом представлены в табл. 33.
Основная проблема при сварке алюминия – наличие тугоплавкой оксидной пленки (температура плавления – 2050 °C). Поэтому данный материал требует специальной подготовки, т. е. обезжиривания (бензином или ацетоном), удаления с поверхности оксидной пленки (химическим или механическим способом) и применения присадок, которая должна быть завершена за 2–4 часа до проведения основных работ.
Таблица 33
Примерные режимы автоматической сварки алюминия и его сплавов вольфрамовым неплавящимся электродом
Для сварки алюминия и сплавов рекомендуется постоянный ток прямой полярности.
Материал нуждается в предварительном подогреве до 300–400 °C в зависимости от толщины. Она же определяет и необходимость разделки кромок. Если толщина металла больше 2 мм, тогда детали сваривают с разделкой кромок и зазором, составляющим половину толщины металла; если толщина равна 1–2 мм, то изделие сваривают без разделки и применения присадок.
Скорость сварки алюминия должна превышать скорость сварки стали.
При сварке в среде аргона на переменном токе подбирают вольфрамовые электроды диаметром 5–6 мм при толщине изделия до 5 мм. Угол между присадочной проволокой, подаваемой возвратно-поступательными движениями, и электродом должен сохраняться прямым.
2. Сварка меди и ее сплавов сопряжена с определенными трудностями, поскольку этот металл имеет высокую теплопроводность и при расплавлении подвержен сильному окислению.
Для меди и ее сплавов применяют практически любые виды и способы сварки. В нижнем положении используют дуговую сварку угольным либо металлическим плавящимся или неплавящимся электродом.
Медные пластины толщиной до 15 мм сваривают угольными электродами, а если она превышает 15 мм – графитовыми. Для сварки рекомендуется следующее:
✓ постоянный ток прямой полярности и применение длинной дуги;
✓ постоянный ток обратной полярности и короткую сварочную дугу при применении покрытых электродов (характер движений – возвратно-поступательный);
✓ положение электрода к изделию – под углом в 90°. При сварке присадочную проволоку (наилучшей считается проволока с раскислителем, которую может заменить флюс, состоящий из 95 % буры и 5 % металлического магния) не вводят в сварочную ванну, а придерживают под углом в 30° к поверхности изделия. Высокой производительностью отличаются электроды марок АНЦ-1 и АНЦ-2;
✓ использование асбестовых или графитовых подкладок;
✓ односторонняя сварка стыковых соединений в один проход;
✓ прогрев медных листов толщиной более 5 мм до 300 °C, односторонняя разделка кромок под углом в 70°. При толщине листов до 5 мм ни прогрев, ни разделка кромок не требуются.
Режимы сварки меди и ее сплавов наглядно представлены в табл. 34.

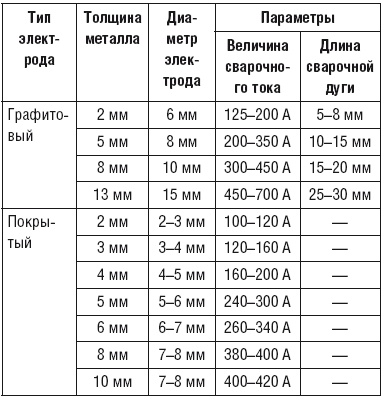

Таблица 34
Примерные режимы сварки меди и ее сплавов
3. К сварке бронзы прибегают в случае необходимости исправить дефектные отливки, при ремонте изделий из нее и для наплавки. Для этого используют угольные и металлические электроды, а в среде аргона – вольфрамовые. Технология сварки бронзы аналогична работе с медью (ток постоянный обратной полярности). Но есть некоторые особенности, которые следует иметь в виду:
✓ вести процесс нужно быстро, чтобы ограничить нагревание основного металла и величину сварочной ванны, ускорить охлаждение и кристаллизацию;
✓ следует применять присадочные прутки из фосфористой бронзы;
✓ подогревать металл при сварке и использовать флюсы необязательно.
4. Сварка чугуна призвана устранить дефекты, образовавшиеся в отливках и промышленных конструкциях. В соответствии с температурой предварительного подогрева сварка чугуна бывает:
1) холодной, которая предполагает ряд операций, а именно: очистку, разделку кромок, сварку и проковку. Для сварки подбирают определенные марки электродов:
✓ медно-никелевые (МНЧ-2), дающие наплавленный металл, поддающийся обработке. При их применении необходимо избегать перегрева изделия, поэтому его время от времени охлаждают. После сварки валики проковывают легким слесарным молотком;
✓ никелевые (ОЗЧ-3), которыми можно устранять небольшие дефекты на чугунном литье. Чтобы не допустить образования трещин в зоне сварного шва, изделие подвергают проковке;
✓ медно-железные (ОЗЧ-2), сфера применения которых совпадает с описанной в предыдущем пункте;
✓ железоникелевые (ОЗЖН-1), которые дают шов высокой прочности, наложенный на поверхность чугунного изделия;
✓ стальные (УОНИ-13/45) с легирующим покрытием, перед применением которых требуется разделать кромки изделия. При сварке шов накладывают отдельными участками длиной примерно 100 мм. После этого остуженное изделие проковывают;
2) горячей, в которую входят предварительная обработка, формовка, доведение температуры изделия до 600–800 °C, сварка и охлаждение. Очищенное от загрязнений изделие формуют, т. е. на дефектном участке разделывают полость для удобства манипулирования электродом, предотвращения вытекания расплавленного металла из сварочной ванны и сообщения наплавке надлежащей формы.
Для формовки используют графитовые пластинки и формовочную массу (смесь кварцевого песка с жидким стеклом).
Подогрев, который необходим для снижения скорости охлаждения и повышения пластических свойств соединения, осуществляют посредством индукционного тока или помещают изделие, если его габариты позволяют, в нагревательную печь.
Для горячей сварки подходят электроды марок ЭЧ-1, ЦЧ-5 и ЭЧ-2 диаметром 8, 10, 12 и 16 мм, рассчитанные на работу при величине тока 600–800, 700–800, 1000–1200 и 1500–1800 А соответственно. Ручную дуговую сварку ведут угольными электродами диаметром 8–18 мм на постоянном токе прямой полярности (280–600 А).
Горячая сварка чугуна отличается большей трудоемкостью, чем холодная.
При объемной сварочной ванне жидкий металл следует перемешивать концом присадочного прутка. Для защиты и раскисления металла применяют флюсы.
