Преодоление инженерных препятствий
Минно-взрывные заграждения – это минные поля, группы мин, одиночные мины и фугасы (заряды ВВ), установленные на местности, на путях сообщения, в строенияхили технических объектах. Минно-взрывные заграждения (МВЗ) очень часто устраиваются в сочетании с невзрывными заграждениями (проволочными заграждениями, завалами, рвами, надолбами, «ежами»). Основой МВЗ являются минные поля. В армиях стран НАТО при установке минных полей принята так называемая стандартная схема минирования. Минное поле, установленное по этой схеме, имеет не менее трех основных минных полос плюс передний «беспорядочный» ряд. Таким образом, общее число рядов мин обычно не менее четырех. Расстояние между рядами колеблется в пределах от 15 до 40 метров, с общей глубиной минного поля не менее 100 метров. Средняя плотность минирования бывает различной, нередко она составляет одну мину на один погонный метр (1 ООО мин на 1 км фронта).
Типы мин и фугасов
Мины и фугасы подразделяются:
– по тактическому назначению – на противотанковые, противопехотные, противотранспортные (дорожные), противодесантные, мины-ловушки (сюрпризы);
– по поражающему воздействию – на поражающие ударом взрывной волны (обычные и объемного взрыва), кумулятивные, осколочные, шрапнельные, зажигательные (термические) и другие;
– по принципу действия – на управляемые (которые могут быть взорваны или приведены в боевое положение в любой момент по желанию их применяющего) и автоматические (которые взрываются при непосредственном воздействии на них либо по истечении определенного, заранее установленного срока);
– по способам приведения в действие – мины нажимного, вытяжного (натяжного), часового и комбинированного действия;
– по срокам действия – на мины мгновенного действия и мины замедленного действия;
– по материалу корпуса – на металлические, пластмассовые, деревянные, бумажные, стеклянные и без корпуса (из штампованной взрывчатки);
– по уровню установки – на подвешенные (прикрепленные) выше человеческого роста (выше башен танков, кабин автомобилей); на уровне земли (по силуэту человека, транспортных средств, бронетехники); закопанные в землю (вмонтированные в строения или технические объекты); установленные на дне водоемов или в подводной части берега; плавающие в воде.
Следует отметить, что противопехотные мины очень часто бывают направленного действия, например, такие, как советские мины М0Н-100 и М0Н-200 (мины осколочные направленные, дальность поражения осколками, соответственно, до 100 или до 200 метров); выскакивающие из земли с помощью вышибного заряда на высоту до полутора-двух с половиной метров и поражающие осколками сверху (типа немецких мин-лягушек периода Второй мировой войны); «пальчиковые», содержащие в себе один пистолетный патрон калибра 9 мм и поражающие бойца выстрелом в ступню в тот момент, когда он на нее наступает. Противотанковые мины в настоящее время все чаще и чаще используют бескорпусные, со взрывателями из пластмассы. Такие мины не обнаруживаются индукционными миноискателями, однако для разведчиков обычно не представляют опасности, поскольку срабатывают при давлении на них весом не менее чем 180–200 кг. Для минирования служебных зданий, железнодорожных сооружений, аэродромов, радиолокационных станций, узлов связи и управления, систем водоснабжения, речных портовых сооружений, долговременных укреплений и т. п. обычно применяют управляемые (по радио либо по проводам) мины и фугасы или (при оставлении их войсками) мины и фугасы замедленного действия, а также мины-ловушки. Мины замедленного действия устанавливают на срок от нескольких часов до нескольких месяцев. Взрыв происходит от часовых взрывателей, установленных на определенный срок или от замыкания цепи электрического тока при помощи автоматических замыкателей замедленного действия (чаще всего химических).
Итак, мина ПОМЗ-2 имеет чугунный ребристый корпус, внутрь которого вложена 75-граммовая подрывная шашка. Общий вес мины 1,9 кг. Диаметр 65 мм, высота 135 мм. Сверху через отверстие в корпусе в шашку вводится взрыватель МУВ, снизу вставляется установочный колышек, который втыкается в грунт. К ушку чеки взрывателя привязывают проволоку (натяжную нить) длиной 6–7 м, второй конец которой прикрепляется к какому-либо предмету (пню, дереву, кусту). При натяжении нити чека выдергивается из ударника взрывателя и происходит взрыв. Необходимое давление (натяжение) для взрыва 210 кг. Мина поражает осколками в радиусе до 25 м.
Средства взрывания
Взрыватели
Взрыватель полевых фугасов (ВПФ) применяется при устройстве самодельных мин. Состоит из корпуса с хомутиком для крепления взрывателя к различным предметам; запала, снаряженного капсюлем-воспламенителем и капсюлем-детонатором; ударника; боевой пружины; цанги для удержания ударника во взведенном состоянии (при помощи шарнирного соединения с головкой ударника); предохранительного шплинта, обеспечивающего полную безопасность при обращении и транспортировке взрывателя (после установки фугаса шплинт вытягивается крючком, привязанным к шнурку). ВПФ взрывается путем сдергивания цанги вверх или наклона ее в любом направлении. Усилие, необходимое для сдергивания цанги вверх 4– 6,5 кг, для наклона в любом направлении 1–1,5 кг. При помощи ВПФ в соединении с зарядами можно:
– подрывать мосты, здания, резервуары и прочие сооружения;
– устраивать ловушки;
– минировать угрожаемые участки (узкие тропы, броды, завалы и т. п.).

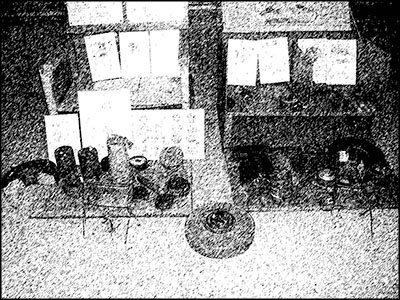

Минно-взрывные средства, принятые на вооружение спецназа
ВПФ соединяется как с шашками ВВ в 75, 200, 400 граммов, так и с зарядами большего веса, причем обязательно привязывается к заряду проволокой, шпагатом или другими подручными материалами. Во всех случаях ВПФ вместе с зарядом должны прочно привязываться к какому-либо местному предмету или к специально вбитому колу или же плотно заделываться в грунт. ВПФ (с зарядом) может взрываться как от натяжения посредством шпагата, привязанного одним концом к кольцу цанги и другим к колу или кусту, так и от нажатия на цангу ногой или рукой. Модернизированный упрощенный взрыватель (МУВ) состоит из корпуса, ударника, пружины, чеки, шпильки и запала. В боевом положении пружина находится в сжатом состоянии, чека входит в отверстие ударника, удерживая его во взведенном положении. После выдергивания чеки ударник под действием пружины ударяет по капсюлю-воспламенителю запала и происходит взрыв капсюля-детонатора. Усилие, необходимое для выдергивания чеки, всего лишь 0,5 кг. МУВ применяется в минах нажимного действия со специальной чекой, имеющей Т-образное ушко, где выдергивание чеки происходит при надавливании на крышку мины, в минах натяжного действия (ПОМЗ-2 и др.), где выдергивание чеки происходит от натяжения проволоки или шпагата, привязываемого к чеке, а также в управляемых минах, где выдергивание чеки производится в необходимый момент с расстояния при помощи длинного шнура или проволоки. Порядок работы при разряжании следующий:
