Что касается самого мотора М-17Т, то он имел массу недостатков. Танкисты жаловались, что двигатель плохо заводится и пожароопасен. Часто из глушителей вырывалось открытое пламя. Мощности стартеров не хватало. Заводы-производители даже получили приказ разработать систему дублирующего запуска двигателя сжатым воздухом и выпускать Т-34 с двумя независимыми системами пуска. Но этот проект так и остался на бумаге.
Сам немецкий мотор был крайне трудоемок в производстве, изготовлялся из дефицитных алюминиевых сплавов и высоколегированных сталей. В переписке между заводами по этому поводу сообщалось: «Достигаемая такой ценой мощность 650 л.с. и удельный вес 0,9 кг/л.с. в танках не используется. В то же время мотор М-17 т, оставшийся, в сущности, авиационным, приспособлен работать в условиях сильного обдува холодным и чистым воздухом, чего в танках нет. Здесь, наоборот, жара и пыль, что вызывает перегрев масла, повышенный износ».
[290]
Тем временем моторов же по-прежнему не хватало. В частности, сентябрьский план по М-17 промышленностью был выполнен всего на 23 %. Все это потребовало удешевления и упрощения производства двигателя. 11 сентября 1941 г. БТУ предложило заводам-производителям заменить ряд его алюминиевых деталей и узлов на изготовленные из более дешевых материалов, прежде всего из чугуна. В первую очередь это касалось верхнего и нижнего картеров, распределительного вала, водяного радиатора и др. В итоге выпускавшиеся серийно Т-34 и КВ-1 к концу 1941 г. сильно отличались от своих образцов 1939 г. А старый, добрый «БМВ VI» получил новую жизнь.
М-17 работал на высокооктановом бензине (Аи-92), однако его вскоре тоже стало не хватать. Посему в бензобаки пытались лить все, что горит, в том числе керосин, технический спирт и газойль. Заправляли танки и низкооктановым бензином. Все это неизбежно вело к падению мощности.
Впрочем, для Т-34 уменьшение максимальной мощности двигателя было как раз на руку. Дело в том, что для машины весом 25–26 тонн мощность 600–650 л.с. была излишней. К примеру, у немцев для средних танков Pz.IV, весивших 23,5 тонны, вполне хватало «Майбаха» мощностью 300 л.с. Танковые моторы в основном работают на пониженных оборотах, поэтому для них более важен объем цилиндров, нежели максимально возможная мощность, достигаемая на высоких оборотах. Установка слишком мощного движка приводила к перерасходу топлива, выбросу пламени через выхлопные трубы и быстрому выходу из строя. Поэтому на бензиновых двигателях BMW VI и дизелях В-2, ставившихся на «тридцатьчетверку», приходилось устанавливать специальный ограничитель мощности. И наоборот, для «Клима Ворошилова» весом 48–50 тонн мощности в 600–650 л.с. при работе на высоких оборотах было недостаточно. Таким образом, как В-2, так и М-17Т не годились ни для среднего, ни для тяжелого танка, и использовать их приходилось только из-за неимения какой-либо альтернативы.
Но вернемся в осень 1941 г., когда было не до рассуждений об оборотах двигателя. Решения правительства не выполнялись. Это потом, в послевоенные годы, будут писать, что якобы все задания партии героически перевыполнялись, несмотря ни на какие трудности. На самом деле как раз срыв и провал производственной программы были делом совершенно обыденным.
Так, Горьковский автозавод получил задачу – выпустить до конца 1941 г. 900 комплектов траков для гусениц Т-34. Однако «задание партии», как тогда было принято выражаться, было фактически проигнорировано, и по состоянию на 21 сентября предприятие поставило всего три комплекта.
План по производству моторов М-17 на ГАЗе тоже не выполнялся. Вместо 150 двигателей в октябре и 200 в ноябре по состоянию на 20 ноября 1941 г. там были выпущены только 72 штуки. Кроме того, завод № 112 недополучил от поставщиков бензобаки, диски ведущих колес и боковые броневые листы.
Как закалялась броня
До сих пор широко бытует мнение, в том числе и среди людей, считающих себя специалистами по танкам, что танки Т-34 и особенно КВ-1 и КВ-2 были не по зубам немецким танкистам и артиллеристам. Мол, снаряды отскакивали от их брони, как горох. Возникает резонный вопрос: а как же они их подбивали?
Фактически же, получив в конце 1941-го – начале 1942 гг. подкалиберные и кумулятивные снаряды, немцы могли поражать не только Т-34, но и «Клим Ворошилов» даже из обычной 37-мм противотанковой пушки. Согласно советским данным о полигонных испытаниях, такой снаряд с 400–500 метров довольно легко пробивал их лобовую броню при встрече под углом 20° к нормали. А кумулятивный 75-мм снаряд насквозь прошивал 120-мм броню с дистанции до 1000 метров. Таким образом, бороться с «непобедимыми» танками могли даже такие устаревшие машины, как Pz.38(t).
[291]
Немецкий солдат осматривает подбитый Т-34
Впрочем, дело здесь не только в новых снарядах. Историки, бездумно воспевающие советские танки, забывают, что сама по себе толщина брони и ее расположение под рациональными углами наклона еще ни о чем не говорят. Главное – качественно изготовить сам броневой лист. А вот с этим-то как раз и были большие проблемы. Советская промышленность давала лишь ограниченное количество никеля, 45 % ферросилиция и ферромарганца, которые были необходимы для выплавки стали марки 8-С, из которой и изготовлялась броня необходимой прочности.
Летом 1942 г. в связи с ростом производства танков дефицит материалов стал ощущаться особенно остро. В результате бронетанковое управление РККА приняло решение о поиске более дешевого заменителя стали марки 8-С. В конце августа металлургический завод № 178 изготовил для завода № 112 пробные листы толщиной 35, 45 и 75 мм с содержанием никеля 0,8–1 % вместо принятых ранее 2,5–3 %, хотя и последние параметры были следствием уменьшения содержания никеля в 1941 г.
БТУ поручило заводу-изготовителю проверить новую сталь на сварку, обработку и прочность. Стрельбы, проводившиеся с расстояния 64 метра, показали «удовлетворительную бронестойкость». Удовлетворительную, но не хорошую или отличную! При попадании 45-мм бронебойного снаряда в броневой лист толщиной 35 мм в основном образовывались вмятины глубиной 14–20 мм и иногда пробоины с отколом. При попадании в лист толщиной 45 мм образовывались вмятины глубиной 9–11 мм и пробоины без откола.
[292]

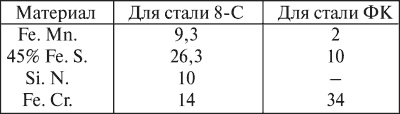

В то же время опыты показали, что выплавка указанной стали в мартеновской печи не вызывает дополнительных затруднений. Новой марке стали был присвоен индекс «ФК». Снижение расхода ферросплавов на одну ее тонну показано в таблице:
[293]
Таким образом, достигалась значительная экономия ферросплавов при повышенном расходе феррохрома. В итоге было принято решения о запуске новой марки стали в производство.
